Szkicowanie

Sketching

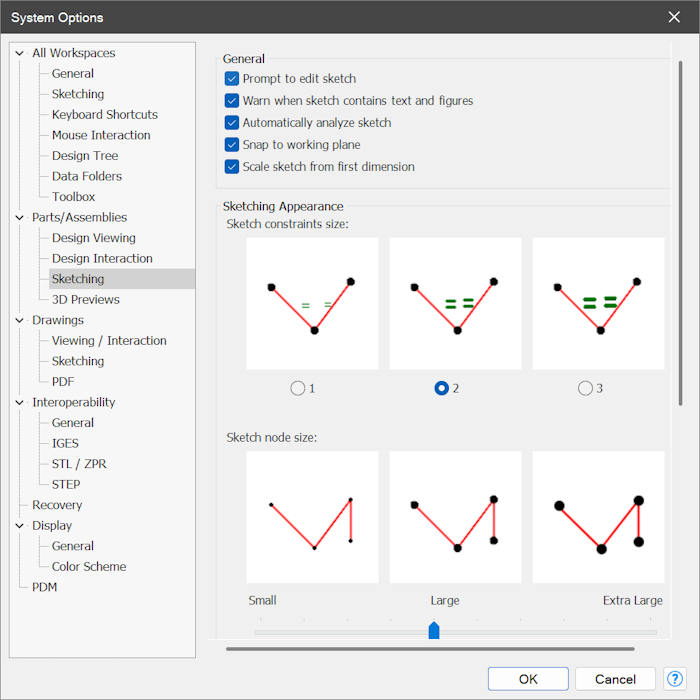

„Ogólne” (General)

Opcja „Poinformuj o edycji szkicu” (Prompt to edit sketch) włącza lub wyłącza wyświetlanie monitu o edycję istniejącego szkicu lub utworzenie nowego po przejściu do trybu szkicu.
Opcja „Ostrzegaj, gdy szkic zawiera tekst i figury” (Warn when sketch contains text and figures) włącza lub wyłącza powiadomienie, gdy szkice zawierają zarówno figury szkicu, jak i tekstowe elementy szkicu.
Opcja „Automatycznie analizuj szkic” (Automatically analyze sketch) włącza lub wyłącza automatyczne przeprowadzanie analizy szkicu po opuszczeniu trybu szkicu w celu wykrycia potencjalnych problemów.
Opcja „Złap płaszczyznę roboczą” (Snap to working plane) włącza lub wyłącza automatyczne wyrównywanie płaszczyzny roboczej do ekranu.
Opcja „Skaluj szkic z pierwszego wymiaru” (Scale sketch from first dimension) umożliwia zmianę rozmiaru szkicu na podstawie pierwszego umieszczonego wymiaru.

„Wygląd szkicownika” (Sketching Appearance)

Opcja „Używaj dużych symboli wiązań szkicu?” (Use of large sketch constraints?) określa, czy symbole wiązań w szkicach są wyświetlane dużą, czy małą czcionką.
Opcja „Rozmiar węzła szkicu:” (Sketch node size:) umożliwia ustawienie za pomocą suwaka rozmiaru wyświetlanych węzłów szkicu — od małego do dużego.

„Siatka” (Grid)

Opcja „Wyświetl siatkę” (Display grid) włącza lub wyłącza wyświetlanie siatki w trybie szkicu.
Opcja „Przyciągaj do siatki” (Snap to grid) włącza lub wyłącza przyciąganie figur do punktów przecięcia siatki w trybie szkicu.
Opcja „Odstęp” (Spacing) określa wartości odstępów między kolejnymi liniami siatki w kierunkach X, Y i Z.

„Próg przyciągania” (Snapping Threshold)

Wprowadź wartość „Próg przyciągania” z zakresu od 0 do 5, odpowiednią do używanego monitora i własnych preferencji. Zwiększenie tej wartości powoduje zwiększenie zarówno elementów podglądu przyciągania w interfejsie użytkownika, jak i odległości przyciągania podczas szkicowania.

Poniżej przedstawiono przykład zastosowania wartości progu 2 i 5. Większe wartości ułatwiają przyciąganie do figur, węzłów i punktów środkowych, ale mogą zmniejszać precyzję. Jeśli na przykład szkic zawiera wiele elementów, a liczne węzły lub figury znajdują się bardzo blisko siebie, duży próg przyciągania może utrudnić wybór właściwych figur. W takim przypadku może być konieczne powiększenie widoku, aby odległości między figurami na ekranie były większe. Należy wypróbować różne ustawienia, aby znaleźć najbardziej odpowiednią wartość.
