Tworzenie konstrukcji spawanych
Creating Weldment Structures

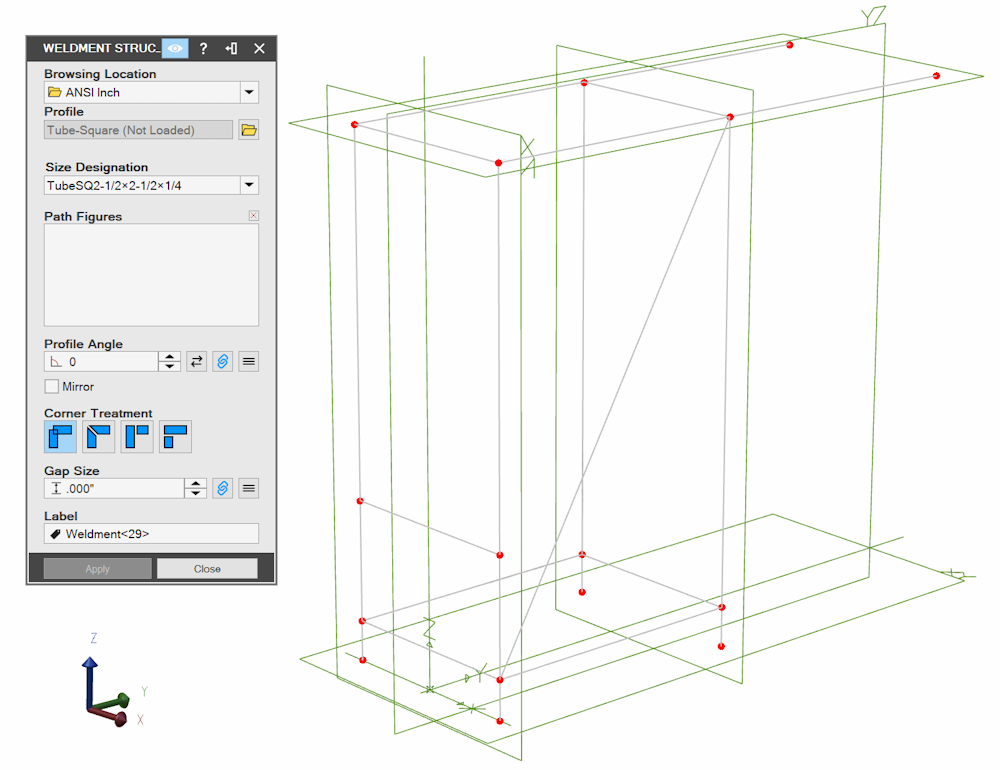

Po utworzeniu szkicu kliknij narzędzie „Konstrukcja spawana” (Weldment Structure). Zostanie wyświetlone poniższe okno dialogowe, a linie i węzły szkicu będą wyróżnione, ale nadal możliwe do zaznaczenia.
Upewnij się, że w systemie jest zainstalowana co najmniej jedna biblioteka Toolbox. W przeciwnym razie nie będzie można wybrać profili konstrukcyjnych. Więcej informacji zawiera temat Podstawy konstrukcji spawanych (Weldment Basics).
W polu „Lokalizacja przeglądania” (Browsing Location) wybierz odpowiednią bibliotekę Toolbox. Kliknij listę rozwijaną, aby wyświetlić biblioteki zainstalowane w systemie. W tym przykładzie dla profili konstrukcyjnych używana będzie biblioteka ANSI Inch.

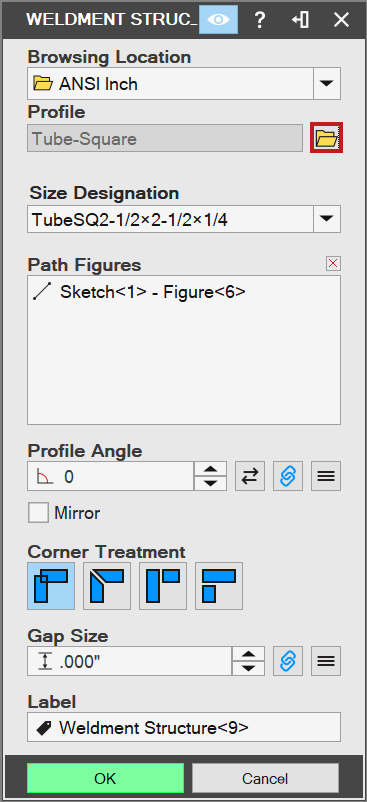

W tym oknie dialogowym wybierz z odpowiedniej biblioteki Toolbox profil konstrukcyjny, którego chcesz użyć w tej konstrukcji spawanej. Może to być pręt, belka, rura albo profil kwadratowy lub prostokątny. Następnie ustaw „Oznaczenie rozmiaru” (Size Designation), wybierz „Elementy ścieżki” (Path Figures) oraz ustaw „Kąt Profilu” (Profile Angle), „Obróbka Narożnika” (Corner Treatment) i „Rozmiar szczeliny” (Gap Size).

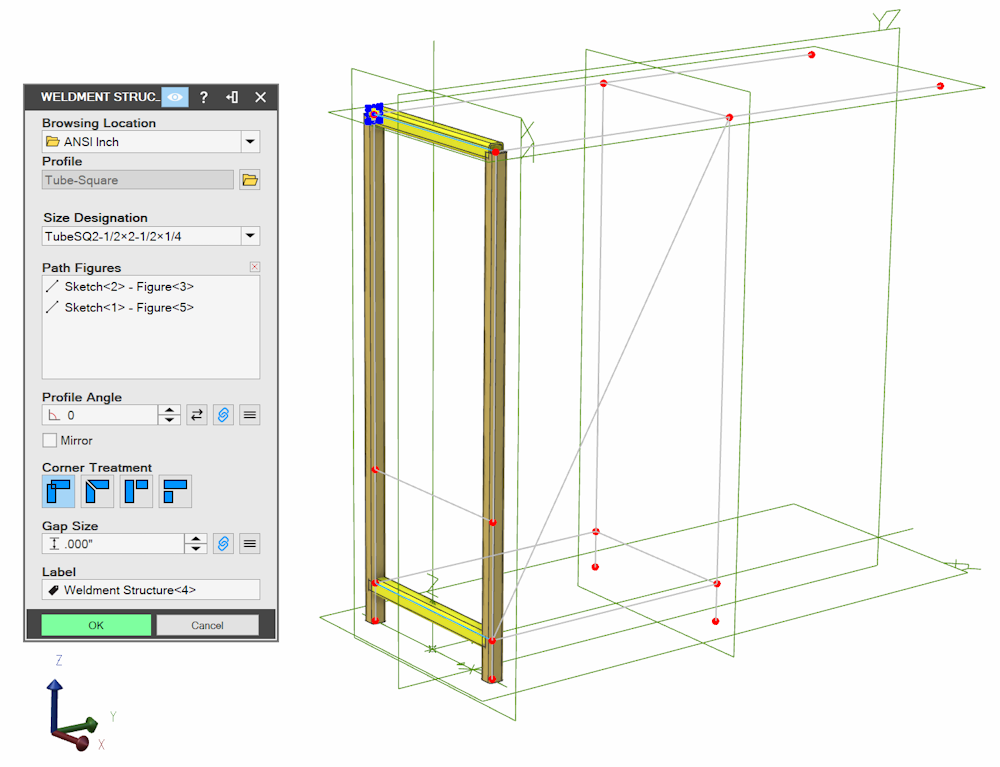

Podczas wybierania elementów ścieżki wybierz ścieżki równoległe albo jedną ciągłą ścieżkę złożoną z elementów szkicu. Oznacza to, że wybranie wszystkich elementów w ramach jednej operacji konstrukcji spawanej może nie być możliwe. W tym przykładzie do wykonania ramy regału użyto profilu kwadratowego 2-1/2”x2-1/2”x1/4” bez obróbki narożników ani szczelin. Szczeble regału zostaną wykonane z kątownika L 2”x2”x1/8”.
Założenia projektowe podczas tworzenia brył
Dział zatytułowany „Założenia projektowe podczas tworzenia brył”Podczas tworzenia konstrukcji pamiętaj o założeniach projektowych. Na przykład górne i dolne części ramy regału będą używane w operacjach odbicia lustrzanego i szyku, dlatego można je zgrupować w ramach tej samej operacji,
Używanie wielu profili konstrukcyjnych

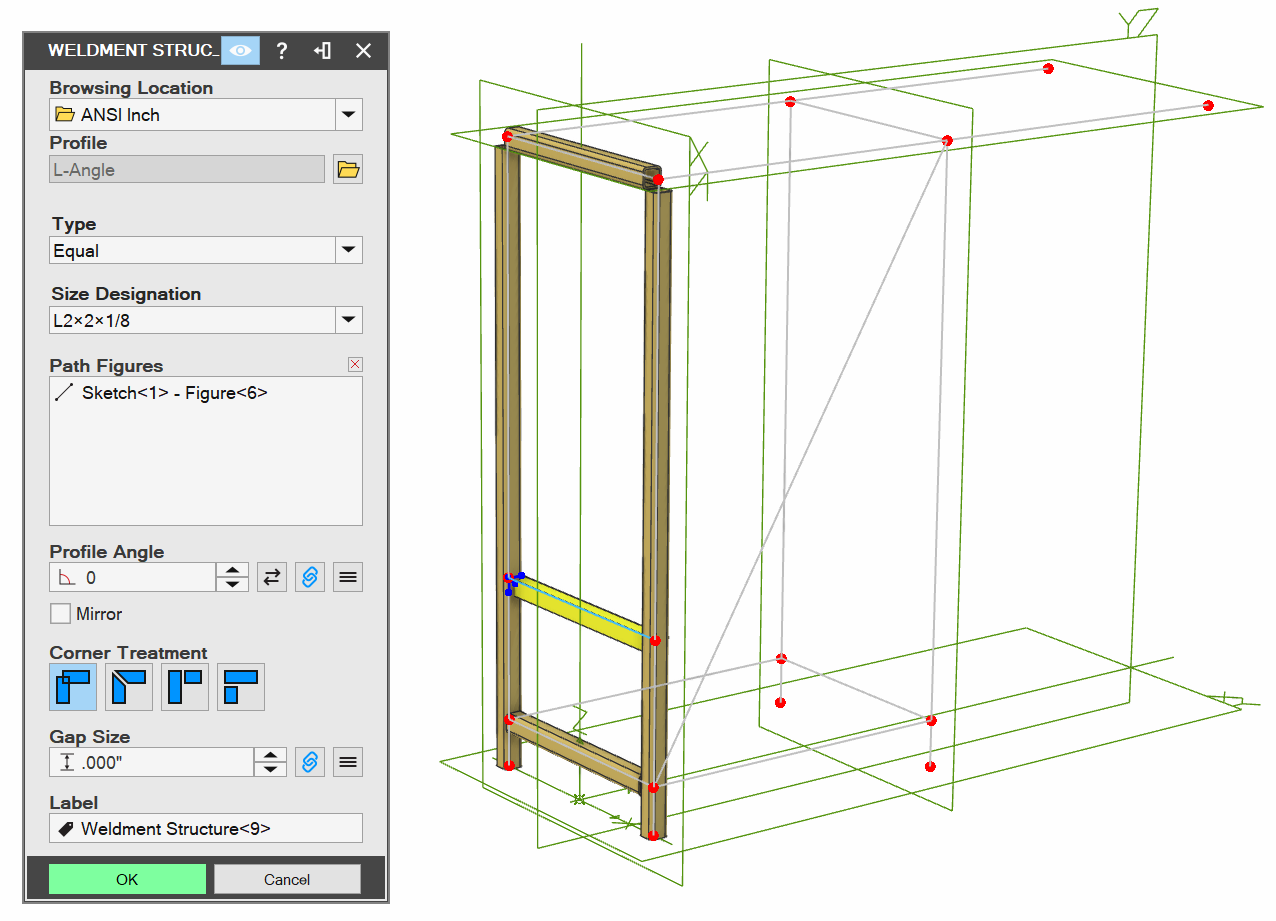

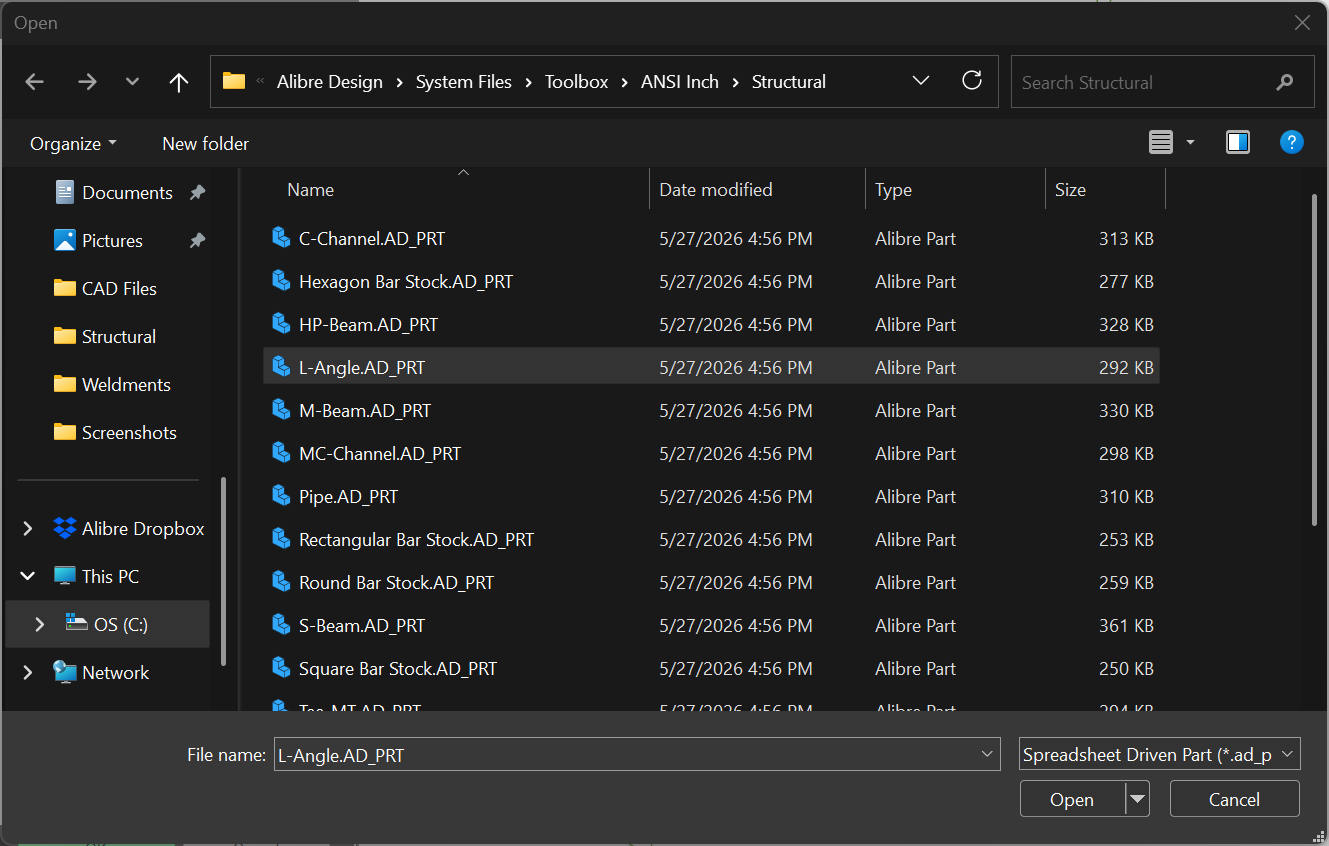

Dział zatytułowany „Używanie wielu profili konstrukcyjnych”W tym modelu zostaną użyte dwa różne profile konstrukcyjne. Szczeble regału zostaną wykonane z profili kątownika L 2”x2”x1/8”. Po dodaniu nowej konstrukcji spawanej domyślnie wybrany będzie poprzednio używany profil, ale można przejść do innego typu profilu, o ile jest on wczytany w systemie.
Następnie wybierz oznaczenie rozmiaru.
Wyrównanie profilu względem szkicu

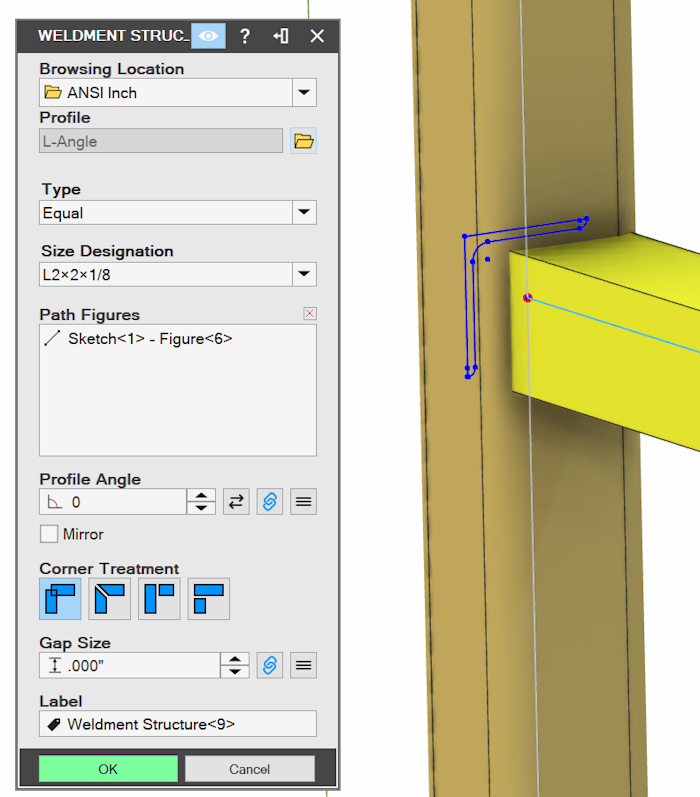

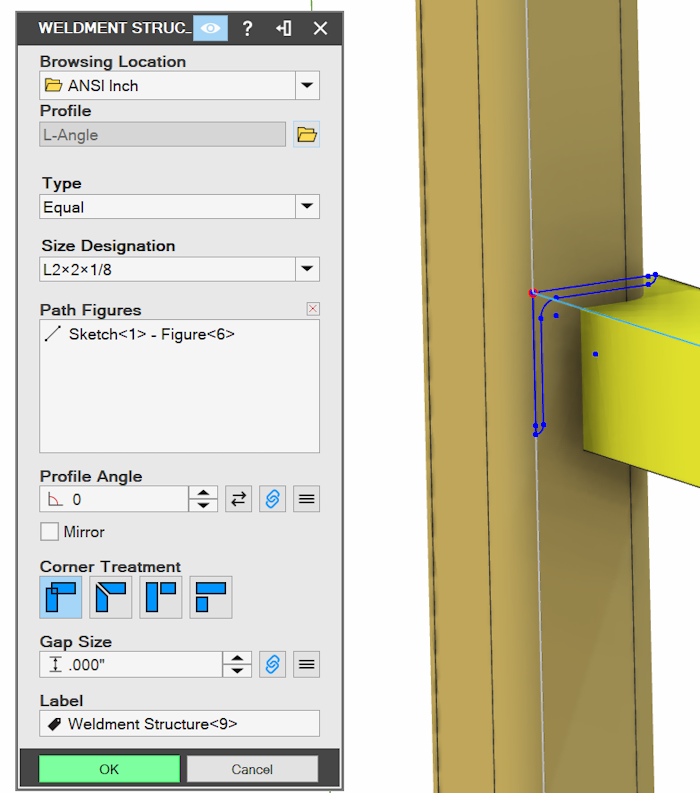

Dział zatytułowany „Wyrównanie profilu względem szkicu”Gdy okno dialogowe „Konstrukcja spawana” jest otwarte, można określić sposób wyrównania profilu względem szkicu. Powiększ wyróżniony kształt profilu, pokazany tutaj w kolorze ciemnoniebieskim.
Obecnie narożnik kątownika L jest wyrównany względem szkicu. Bryła ma być wyśrodkowana względem szkicu, dlatego kliknij pokazany punkt środkowy szkicu.
„Wyrównanie” (Alignment) zostanie odpowiednio zaktualizowane.
Jeśli dla dowolnego profilu konstrukcyjnego potrzebujesz większej liczby lub innych punktów wyrównania, przejdź do oryginalnej części Toolbox, zmodyfikuj jej szkic, dodając kolejne punkty szkicu, a następnie zapisz część. Zmiany te zostaną uwzględnione w operacji konstrukcji spawanej podczas używania tego profilu
Nadpisywanie obróbki narożników
Dział zatytułowany „Nadpisywanie obróbki narożników”Podczas tworzenia brył konstrukcji spawanej można edytować obróbkę narożników i szczeliny dla wszystkich brył. Mogą jednak wystąpić przypadki, w których trzeba indywidualnie dostosować typ obróbki poszczególnych narożników.

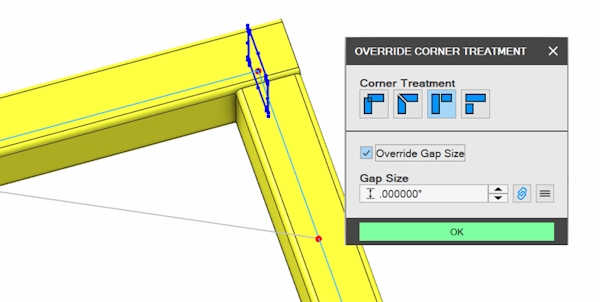

Aby zmienić typ obróbki narożnika, kliknij węzeł narożnika prawym przyciskiem myszy, a następnie wybierz nowy typ obróbki i odpowiednią wartość szczeliny.
Konfiguracje

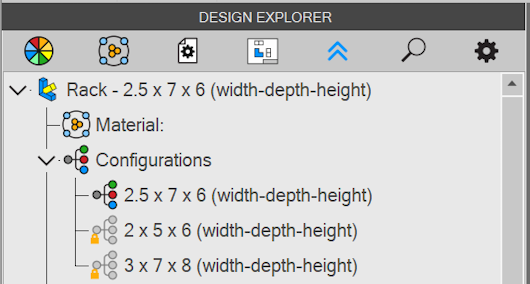

Dział zatytułowany „Konfiguracje”Podobnie jak w obszarach roboczych części i złożeń, dla modeli konstrukcji spawanych można tworzyć „Konfiguracje” (Configurations). Jeśli potrzebujesz modelu o takiej samej konstrukcji, lecz z innymi długościami części lub zmienionymi innymi operacjami, utwórz nową konfigurację, odpowiednio zmodyfikuj parametry i zapisz wszystko w jednym pliku.
Można również zmienić konfigurację wyświetlaną na rysunku 2D. Dodatkowe informacje dotyczące konfiguracji zawierają tematy „Tabela Listy cięć” (Cutlist Table) i „Podpowiedzi” (Callouts).
Oryginał: Creating Weldment Structures
