Pomiar odległości

Measure Distances

Narzędzie „Narzędzia pomiaru” (Measure) umożliwia pomiar odległości pomiędzy dwoma elementami geometrycznymi, wzdłuż łańcucha elementów lub od jednego elementu do kilku różnych elementów. Geometria może być dwu- lub trójwymiarowa. Można wyświetlić właściwości następujących elementów:

Geometria odniesienia, taka jak osie, płaszczyzny i punkty
Geometria bryłowa, taka jak wierzchołki, ściany i krawędzie
Obiekty 2D, takie jak figury i węzły
Linie odniesienia 2D

UWAGA: Wierzchołki nie są dostępne w obszarach roboczych złożeń, dlatego zamiast nich można mierzyć krawędzie lub ściany. Można również wstawić punkt na końcu każdego wierzchołka w złożeniu i zmierzyć odległość pomiędzy punktami.

Jak zmierzyć odległość liniową pomiędzy dwoma elementami geometrycznymi

UWAGA: Należy użyć obszaru roboczego „Część” (Part), „Złożenie” (Assembly) lub „Rysunek 2D” (Drawing). W tym przykładzie zostanie użyty model trójwymiarowy.

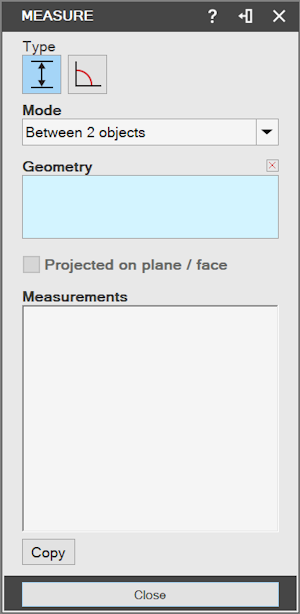

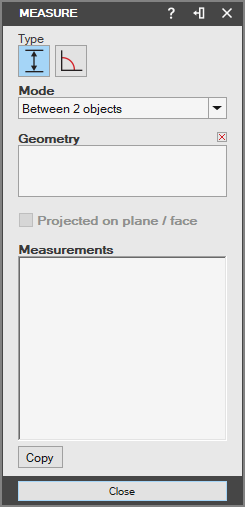

Wybierz narzędzie „Narzędzia pomiaru” z grupy „Analiza” (Analysis) na karcie „Analiza” (Inspect). Zostanie wyświetlone okno dialogowe „Narzędzie pomiaru” (Measure Tool).

W polu „Typ” (Type) wybierz opcję „Liniowy” (Linear), a w polu „Tryb” (Mode) — opcję „Pomiędzy 2 obiektami” (Between 2 Objects).

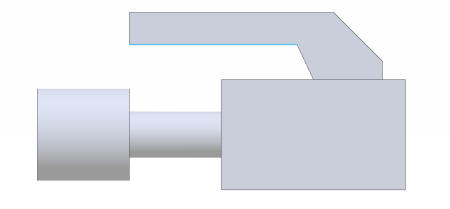

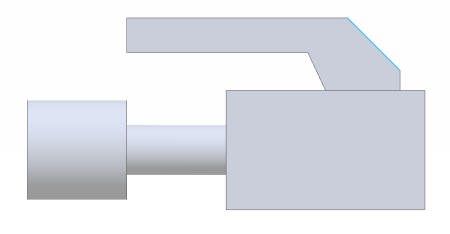

Zaznacz pierwszy element.

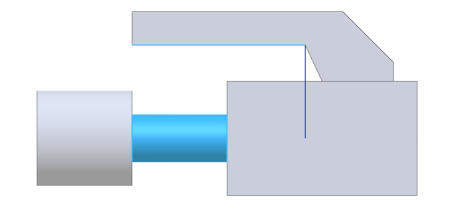

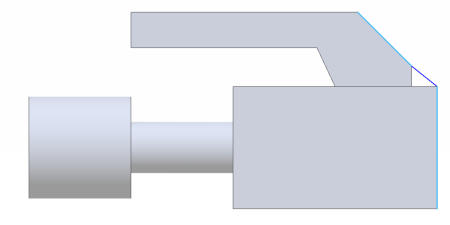

Zaznacz drugi element. Zostanie wyświetlona niebieska linia przedstawiająca odległość pomiędzy nimi.

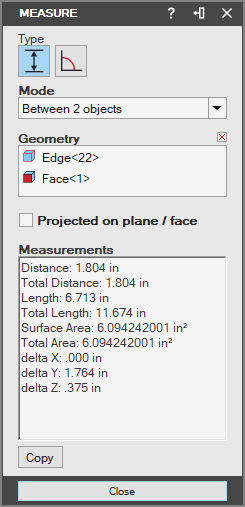

Wynik pomiaru zostanie wyświetlony w polu „Pomiary” (Measurements).

Jak zmierzyć odległość wzdłuż łańcucha geometrii

UWAGA: Należy użyć obszaru roboczego „Część”, „Złożenie” lub „Rysunek 2D”. W tym przykładzie zostanie użyty model trójwymiarowy.

Wybierz narzędzie „Narzędzia pomiaru” z grupy „Analiza” na karcie „Analiza”. Zostanie wyświetlone okno dialogowe „Narzędzie pomiaru”.

W polu „Typ” wybierz opcję „Liniowy”, a w polu „Tryb” — opcję „Łańcuch” (Chain).

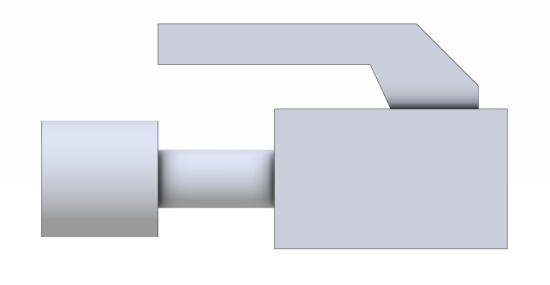

Zaznacz pierwszy element.

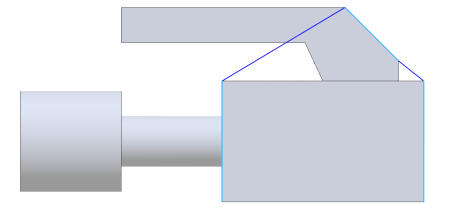

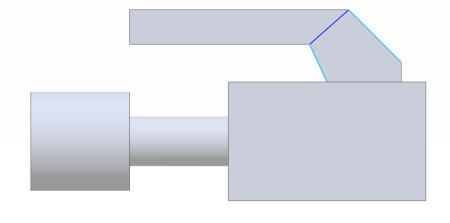

Zaznacz drugi element. Zostanie wyświetlona niebieska linia przedstawiająca odległość pomiędzy nimi.

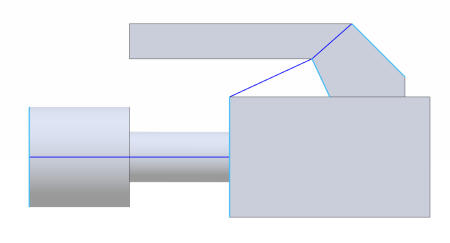

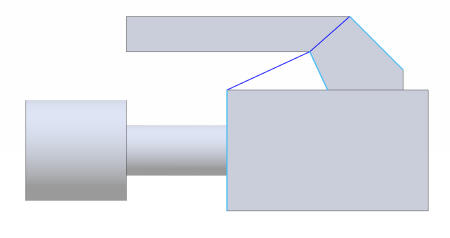

Zaznacz trzeci element.

Zaznacz czwarty element.

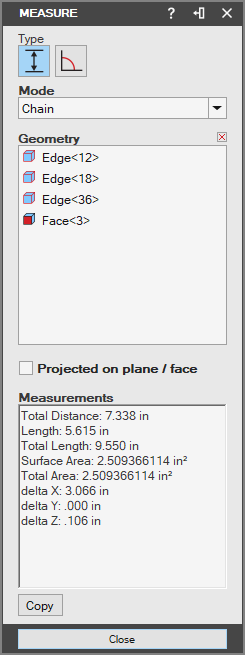

Wynik pomiaru zostanie wyświetlony w polu „Pomiary”.

Jak zmierzyć odległość od elementu geometrycznego do wielu różnych elementów

UWAGA: Należy użyć obszaru roboczego „Część”, „Złożenie” lub „Rysunek 2D”. W tym przykładzie zostanie użyty model trójwymiarowy.

Wybierz narzędzie „Narzędzia pomiaru” z grupy „Analiza” na karcie „Analiza”. Zostanie wyświetlone okno dialogowe „Narzędzie pomiaru”.

W polu „Typ” wybierz opcję „Liniowy”, a w polu „Tryb” — opcję „Od Pierwszego” (From First).

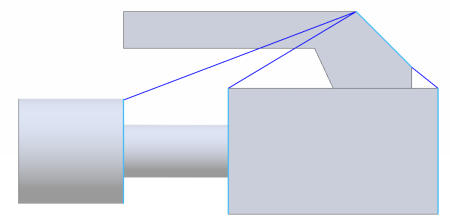

Zaznacz pierwszy element.

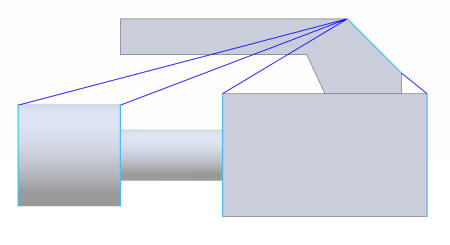

Zaznacz drugi element. Zostanie wyświetlona niebieska linia przedstawiająca odległość pomiędzy nimi.

Zaznacz trzeci element.

Zaznacz czwarty element.

Zaznacz piąty element.

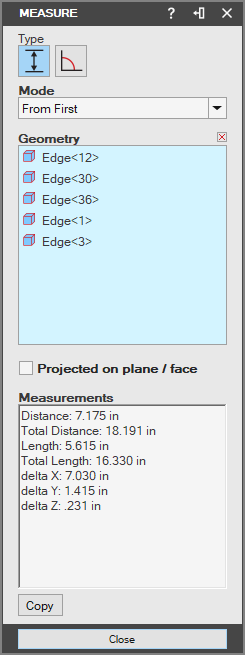

Wynik pomiaru zostanie wyświetlony w polu „Pomiary”.

Oryginał: Measure Distances
