Zmień położenie wymiaru
Reposition Dimension
To polecenie jest dostępne za pośrednictwem „Elementu sterującego edycją w miejscu” (In Place Editing Control) w menu otwieranym lewym przyciskiem myszy, a także w grupie „Narzędzia do rysowania” (Drawing Tools) na karcie „Zarządzanie rysunkiem” (Drawing Management). Po zmianie położenia wymiary zostaną wyśrodkowane i odsunięte, aby zapewnić obsługę dodatkowych norm oraz uprościć porządkowanie wymiarów.
-
Zostaną uwzględnione tylko wymiary liniowe równoległe do wybranej linii bazowej.
-
Po zmianie położenia wymiarów liniowych ich położenie nie jest parametryczne i można je swobodnie przesuwać w nowe miejsce.
-
Opcja „Stała Odległość” (Constant) ustawia jednakowe odstępy między poszczególnymi rzędami wymiarów.
-
Opcja „Początkowa + stała odległość” (Initial + Constant) umożliwia ustawienie dla pierwszego rzędu odstępu innego niż dla kolejnych rzędów.

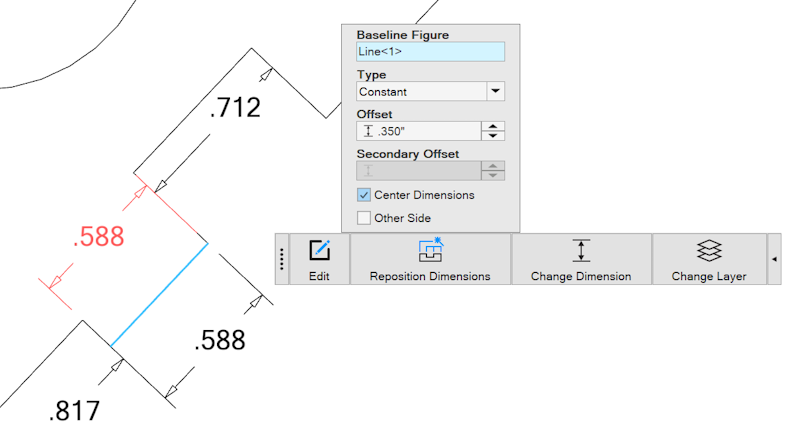

Edycja w miejscu
Dział zatytułowany „Edycja w miejscu”- Wymiary liniowe muszą zostać wybrane wcześniej. Po uruchomieniu „Elementu sterującego edycją w miejscu” nie można dodawać ani usuwać wymiarów.

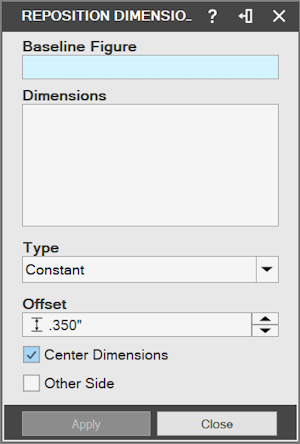

Okno dialogowe „Zmień położenie wymiaru”
Dział zatytułowany „Okno dialogowe „Zmień położenie wymiaru””- Wymiary liniowe nie muszą zostać wybrane wcześniej. Po otwarciu okna dialogowego „Edycja w miejscu” (In Place Editing) można dodawać i usuwać wymiary liniowe.
Przykłady
Dział zatytułowany „Przykłady”Wymiary początkowe

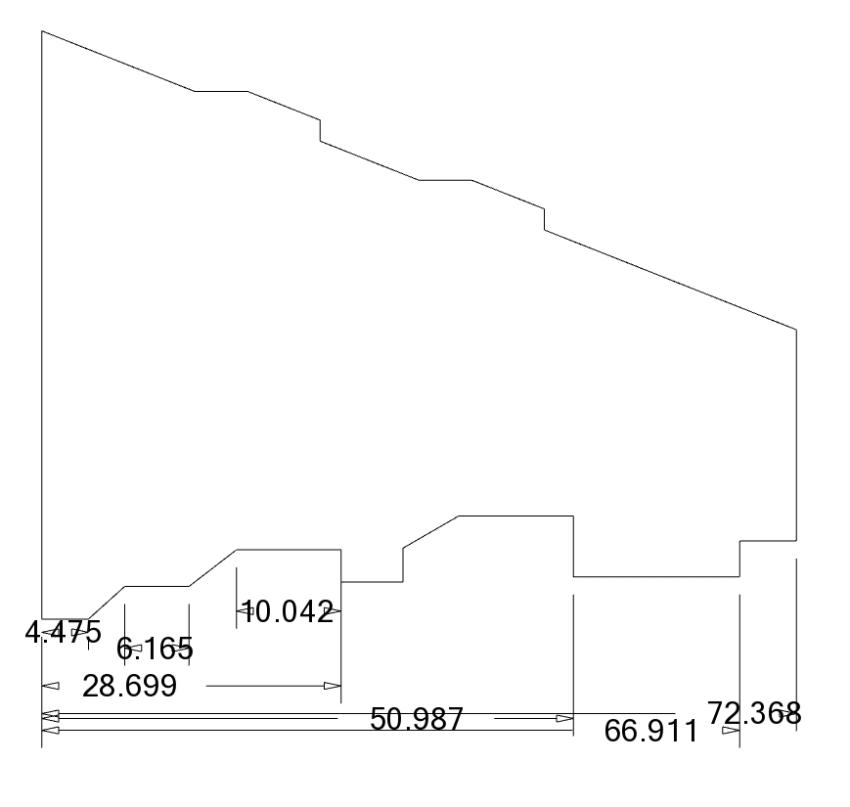

Dział zatytułowany „Wymiary początkowe”Poniżej przedstawiono początkowe położenie wymiarów liniowych.
Stała odległość
Dział zatytułowany „Stała odległość”Opcja „Stała Odległość” odsunie wszystkie wymiary od wybranej krawędzi o tę samą wartość.
Początkowa i stała odległość

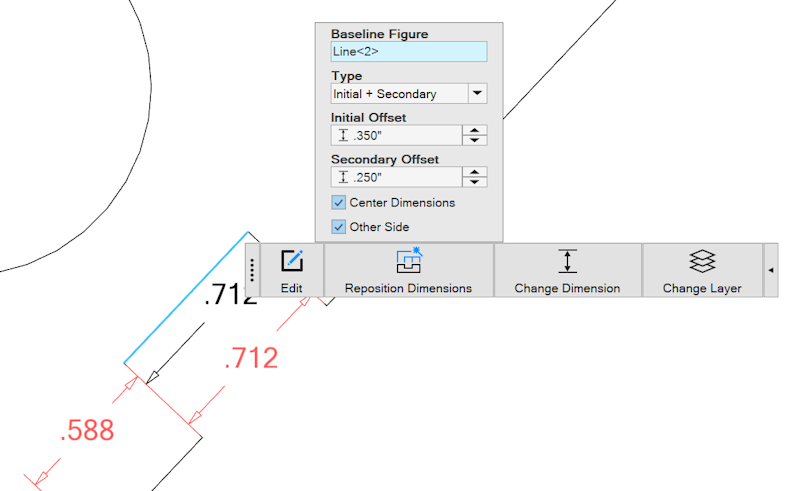

Dział zatytułowany „Początkowa i stała odległość”Opcja „Początkowa i stała odległość” (Initial and Constant) odsunie początkowy rząd wymiarów o inną odległość niż kolejne rzędy wymiarów.
Oryginał: Reposition Dimension
