Kolor lica w zaimportowanych plikach

Face Color with Imported Files

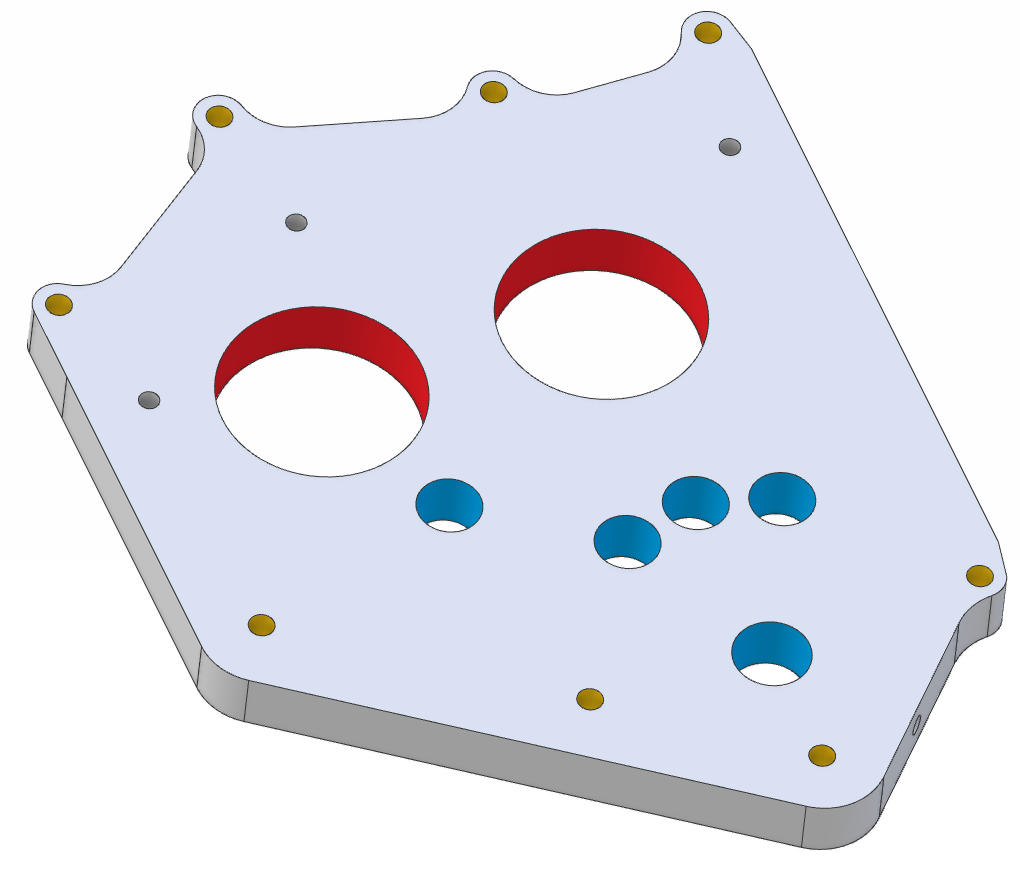

Formaty STEP 214 i STEP 242 oraz niektóre inne formaty obsługują przypisywanie kolorów do poszczególnych lic, które są zachowywane podczas importowania i eksportowania. Kolorowanie lic może służyć do przekazywania informacji na etapach projektowania, produkcji, dokumentowania i użytkowania. Przedstawiona poniżej płyta została utworzona w aplikacji CAD, a następnie każdemu jej licu przypisano inny kolor.

Zarządzanie kolorami lic

Podczas importowania pojedynczej części w „Drzewo projektu” (Design Explorer) tworzona jest operacja, która staje się pierwszą operacją w drzewie „Środowisko modelowania części” (Part Workspace). Kolory poszczególnych lic zdefiniowane podczas importowania są traktowane jako kolory operacji — w tym przypadku są to kolory operacji zaimportowanego pliku. To samo dotyczy każdego komponentu importowanego złożenia, gdy importowane złożenie zawiera części z kolorami operacji.

Usuwanie kolorów lic zaimportowanego pliku w „Środowisko modelowania części”

Zaimportuj plik STEP 214 lub STEP 242 zawierający kolory lic.

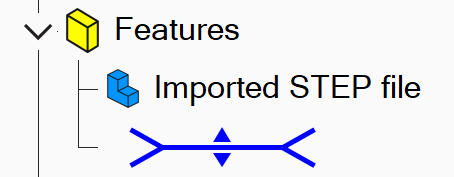

Kliknij prawym przyciskiem myszy operację utworzoną podczas importowania. Prawdopodobnie nosi ona nazwę „Zaimportowano plik STEP” (Imported STEP file) i jest pierwszą operacją w „Drzewo projektu”.
Kliknij „Kolor operacji” (Feature Color).
Zamiast domyślnej opcji „Użyj zaimportowanych kolorów lic” (Use Imported Face Colors) wybierz opcję „Użyj koloru części” (Use Part Color).
Naciśnij „OK”.

Możesz również kliknąć ikonę „Kolor części” (Part Color) i usunąć zaznaczenie opcji „Pokaż kolory operacji/lic” (Show Feature/Face Colors). Ta czynność dotyczy jednak całej części i uniemożliwi wyświetlanie innych kolorów operacji i lic, jeśli zdecydujesz się je utworzyć.

Przełączanie widoczności kolorów lic w „Środowisko projektowania złożeń” (Assembly Workspace)

Zaimportuj plik STEP 214 lub STEP 242 zawierający złożenie z komponentami, których lica mają przypisane kolory.
Zostanie otwarte „Środowisko projektowania złożeń” i wyświetlony plik.
Kliknij prawym przyciskiem myszy nazwę złożenia najwyższego poziomu albo dowolną część lub podzłożenie w „Drzewo projektu”.
Wybierz „Właściwości koloru” (Color Properties).
Usuń zaznaczenie opcji „Pokaż kolory operacji/lic”.

Zmiana kolorów poszczególnych lic zaimportowanej części

Otwórz zaimportowaną część w „Środowisko modelowania części”.
Za pomocą narzędzia „Kolor lica” (Face Color) zastąp kolory wybranych lic innym kolorem.
