Podstawowe pojęcia dotyczące tabel części w rysunkach

Core Concepts of BOMs in Drawings

Zrozumienie kilku kluczowych zasad pozwoli uniknąć późniejszych problemów podczas pracy z tabelami części.

W całym rysunku tabela części może odwoływać się tylko do jednego modelu 3D, choć w rysunku można użyć dowolnej liczby modeli 3D.
W całym rysunku można umieścić tylko jedną tabelę części i tylko na jednym arkuszu.
Jedną tabelę części można podzielić na mniejsze fragmenty i przenieść je na osobne arkusze.
Po wstawieniu tabeli części do rysunku 2D rysunek zostaje automatycznie z nią powiązany. Usunięcie widoku tabeli części nie usuwa tego powiązania. Po ponownym wstawieniu tabeli części używane jest powiązanie z poprzednią tabelą. Aby wstawić inną tabelę części, najpierw usuń powiązanie z poprzednią.

Tabela części jednego modelu 3D na rysunek

Podczas tworzenia tabeli części w rysunku 2D musisz wybrać model, którego ma ona dotyczyć. Po umieszczeniu tabeli cały rysunek zostaje powiązany z tym modelem na potrzeby tworzenia tabel części. Możesz więc tworzyć dowolną liczbę widoków dowolnej liczby różnych modeli, ale w danym rysunku możesz odwoływać się tylko do jednej tabeli części.

Oznacza to, że:

W całym rysunku tabela części może odwoływać się do jednego i tylko jednego modelu 3D.
Nie możesz umieścić złożenia A i tabeli części A na arkuszu 1, a złożenia B i tabeli części B na arkuszu 2. Aby mieć dwie osobne tabele części, musisz utworzyć dwa osobne rysunki.

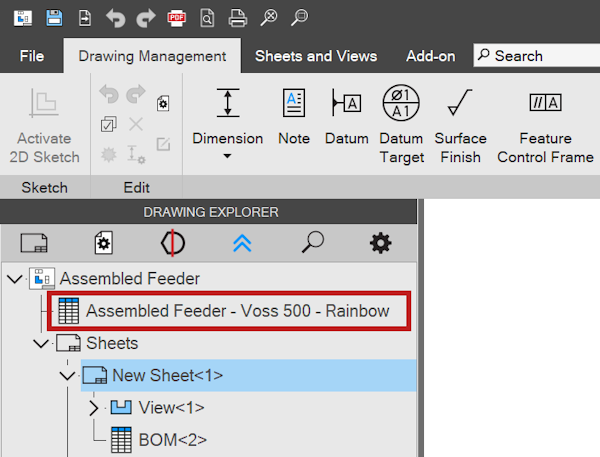

Model, z którym jest powiązana tabela części rysunku, można rozpoznać po drugim węźle z ikoną tabeli części w „Drzewie rysunku” (Drawing Explorer).

Jeśli nie widzisz tego węzła w „Drzewie rysunku”, tabela części nie została jeszcze utworzona albo jej powiązanie zostało usunięte.

Jedna tabela części na rysunek

Możesz utworzyć tabelę części na jednym arkuszu rysunku. Nie możesz jednak umieścić jej wielu kopii na różnych arkuszach.

Dzielenie tabeli części

Tabelę części można podzielić na kilka osobnych obiektów w rysunku. Jest to przydatne w przypadku długich tabel, które mogą nie zmieścić się na jednym arkuszu. Po podzieleniu tabeli części można przenieść jej poszczególne fragmenty na różne arkusze.
