Jak tworzyć zaokrąglenia szkicu 3D

Wybierz narzędzie „Zaokrąglenie” (Fillet) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 3D” (3D Sketching). Zostanie wyświetlone okno dialogowe „Profile zaokrąglenia” (Fillet Figures).

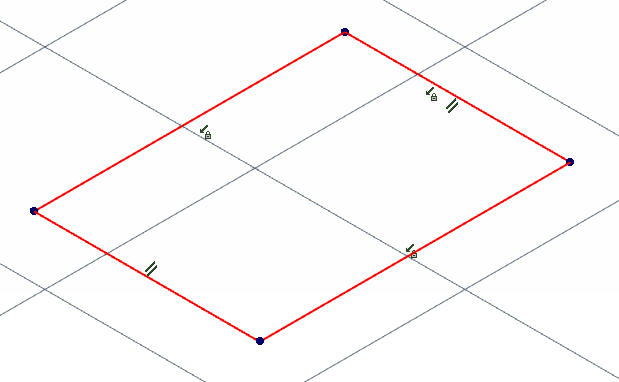

W tym przykładzie zaokrąglony zostanie ten prostokątny zestaw profili.

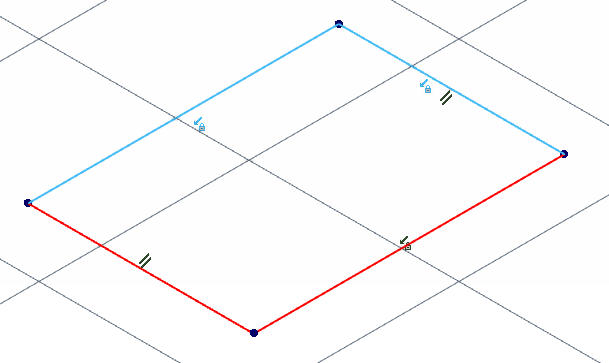

Wybierz profile do zaokrąglenia, klikając je jako „Elementy do zaokrąglenia” (Figures to fillet). Aby utworzyć zaokrąglenie, profile muszą być ze sobą połączone.

Ustaw wartość w polu „Promień” (Radius).

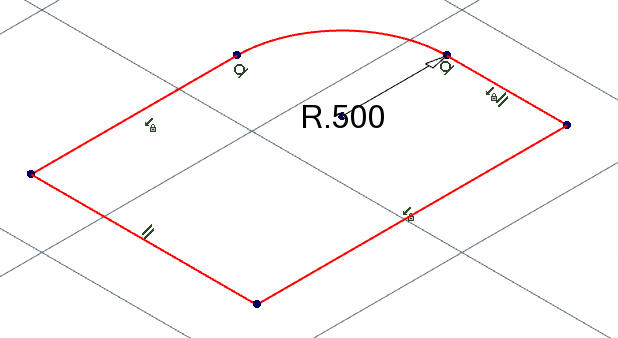

Kliknij przycisk „Zatwierdź” (Apply). Do wybranych profili zostanie zastosowane zaokrąglenie o ustawionej wartości.

Okno dialogowe „Profile zaokrąglenia” zostanie zresetowane, co umożliwi wybranie kolejnych profili do zaokrąglenia.
