Wstawianie punktu w wierzchołku

Inserting a Point at a Vertex

Punkt można wstawić w wierzchołku.

Jak wstawić punkt w wierzchołku

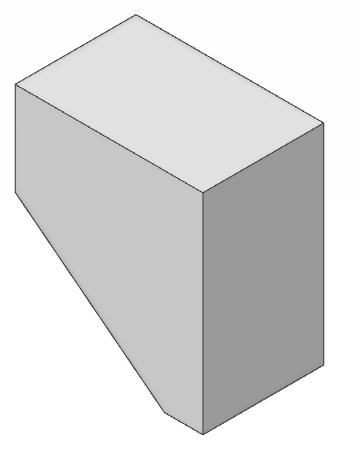

Aby wykonać te instrukcje, musi istnieć model 3D z wierzchołkiem. W tym przykładzie użyto modelu trójwymiarowego.

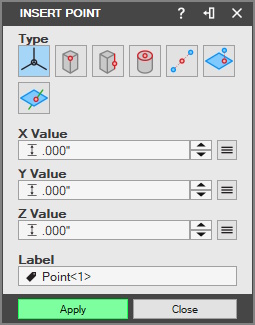

Wybierz narzędzie „Wstaw punkt geometrii odniesienia” (Insert Reference Point) z grupy „Odniesienia” (Reference) na karcie „Modelowanie części” (Part Modeling). Zostanie wyświetlone okno „Wstaw punkt” (Insert Point).

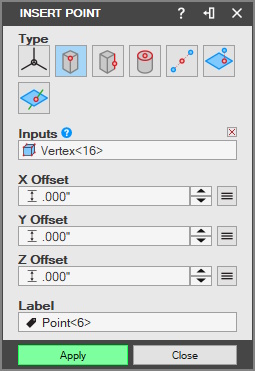

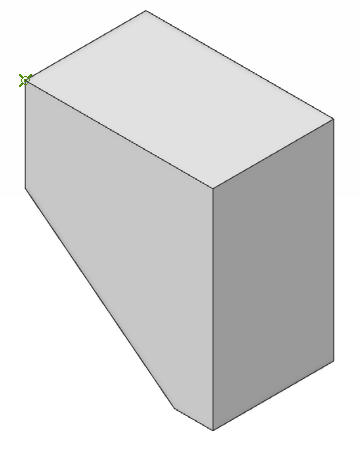

Zaznacz wierzchołek na modelu. „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie i zostanie pokazany węzeł podglądu.

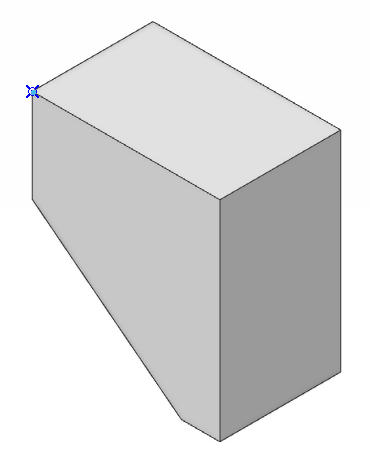

Kliknij przycisk „Zatwierdź” (Apply), aby wstawić punkt. Będzie on widoczny w przestrzeni roboczej oraz na liście „Operacje” (Features) w historii części.

Kliknij przycisk „Zamknij” (Close), aby zamknąć okno „Wstaw punkt”.
