Tekst

Text

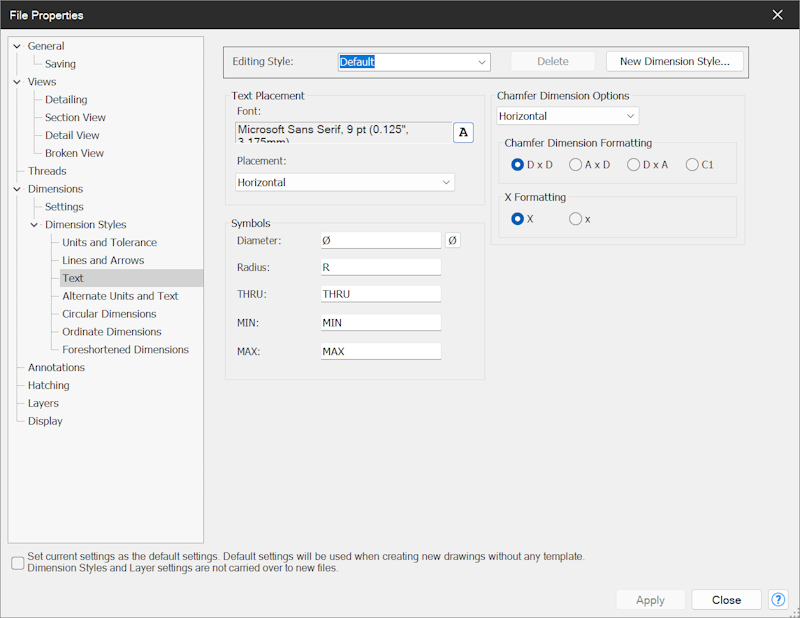

Dostęp do tych opcji jest możliwy tylko w obszarze roboczym rysunku.

Edytowany styl

Opcje „Edytowany styl” (Editing Style) służą do ustawienia edytowanego stylu spośród istniejących stylów albo do utworzenia nowego stylu.
Opcja „Usuń” (Delete) usuwa aktualnie ustawiony edytowany styl; nie można jednak usunąć stylu domyślnego.
Opcja „Nowy styl wymiarowania” (New Dimension Style…) otwiera okno dialogowe „Nowy styl wymiarowania”, w którym można tworzyć nowe style lub kopiować je z istniejących stylów.

Umieszczenie tekstu

Opcja „Czcionka” (Font) ustawia czcionkę, jej styl, rozmiar, efekty czcionki i skrypt dla tekstu wymiarów.
Opcja „Umieszczenie:” (Placement:) ustawia umieszczenie tekstu na wymiarach

Równoległy ponad (Parallel Above):	Równoległość do środka (Parallel Inside):	Poziomość (Horizontal):	Poziomy ponad (Horizontal Above):

Symbole

Właściwość „Średnica:” (Diameter:) ustawia symbol używany dla średnic
Właściwość „Promień:” (Radius:) ustawia symbol używany dla promieni
Właściwość „THRU:” ustawia symbol używany dla wartości THRU
Właściwość „MIN:” ustawia symbol używany dla wartości MIN
Właściwość „MAX:” ustawia symbol używany dla wartości MAX

Ustawienia wymiarowania faz

Opcje „Ustawienia wymiarowania faz” (Chamfer Dimension Options) ustawiają sposób wyświetlania wymiarów faz

Równoległy ponad:	Równoległość do środka:	Poziomość:	Poziomy ponad:	W linii powyżej (Inline Above):

Opcje „Formatowanie wymiarowania faz” (Chamfer Dimension Formatting) ustawiają sposób formatowania wymiarów faz; przykłady można zobaczyć poniżej

|

D x D - Podaje wymiary liniowe fazy	.105 x .150	.150 x .105

An x D - Podaje wymiary kątowe, a następnie liniowe fazy	55.000° x .105	35.000° x .150

D x A - Podaje wymiary liniowe, a następnie kątowe fazy	.105 x 55.000°	.150 x 35.000°

C1 - Wyświetla wymiary w następującym formacie	C 55.000° x .105	C 35.000° x .150

Uwaga: Dla C1, jeśli kąt wynosi 45.0°, wymiar zostanie wyświetlony w następującym formacie::	C .150	C .150

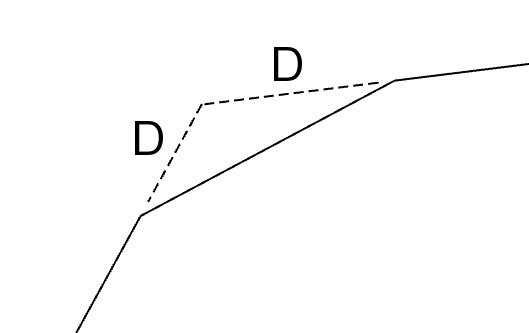

Uwaga: Przy użyciu DxD wartości odległości odnoszą się do odległości do teoretycznego przecięcia dwóch odniesień fazy:

W obszarze roboczym części lub rysunku 2D kliknij wymiar prawym przyciskiem myszy i wybierz z menu podręcznego opcję „Właściwości” (Properties).

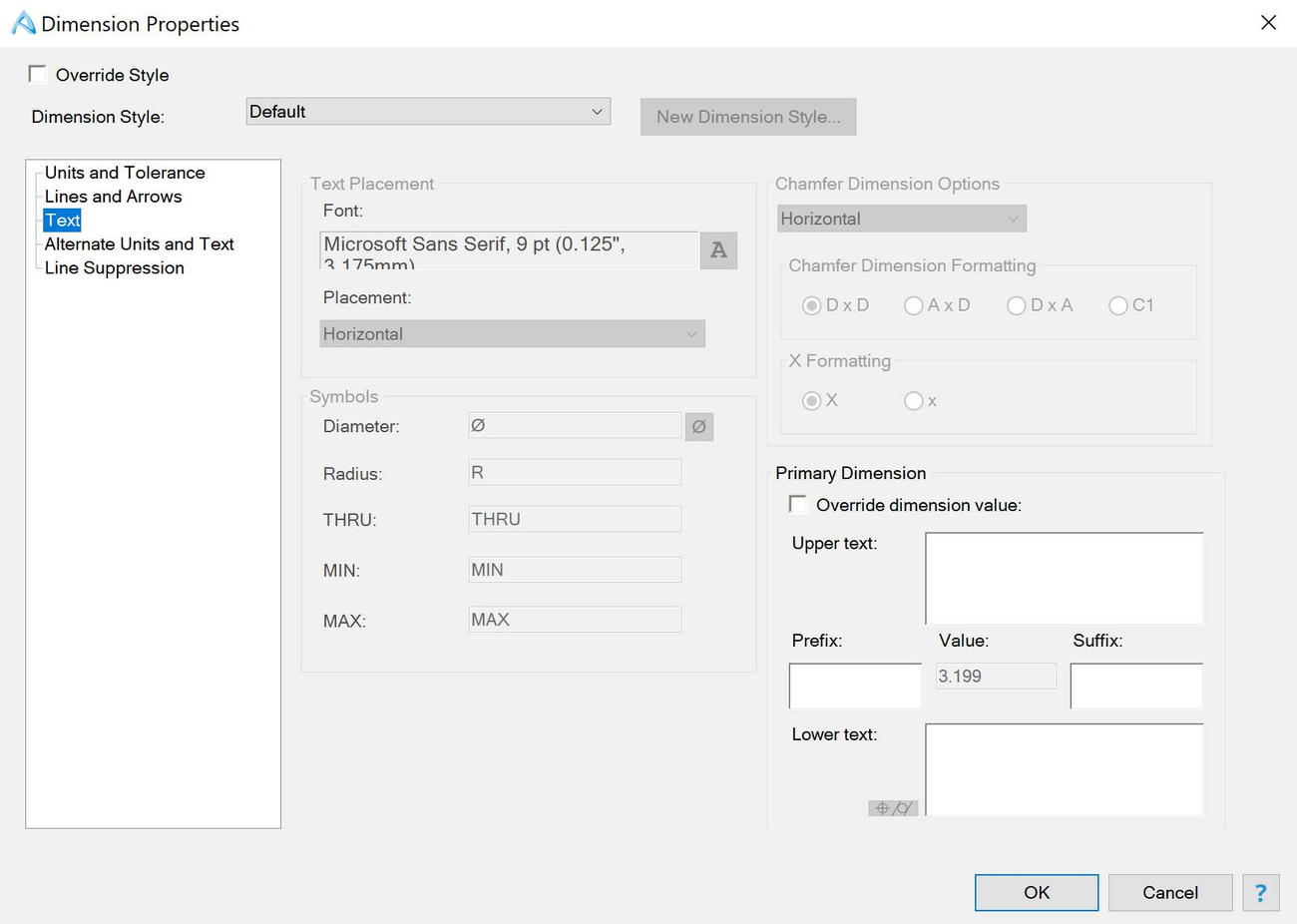

Zostanie wyświetlone okno dialogowe „Właściwości wymiaru” (Dimension Properties).

Wybierz kategorię „Tekst” (Text).
Oprócz opcji dostępnych w ustawieniach tekstu stylów wymiarowania („Style wymiarowania” — Dimension Styles) można dodać wymiary podstawowe (Primary Dimensions). Ręcznie wpisany tekst można dodać nad wartościami wymiarów, pod nimi, przed nimi lub za nimi.
Jeśli opcja „Unieważniona wartość wymiarowania” (Override dimension value) jest włączona, tekst wymiaru można zmienić ręcznie.
