Kolizje

Interferences

Analiza kolizji określa, czy fragmenty dwóch części w złożeniu zajmują tę samą przestrzeń.

Jak sprawdzić kolizje

Otwórz obszar roboczy złożenia zawierającego co najmniej dwie części.

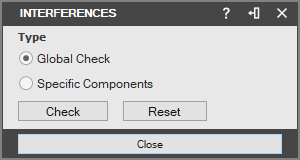

Wybierz narzędzie „Kolizje” w grupie „Analiza” (Analysis) na karcie „Analiza” (Inspect). Zostanie wyświetlone okno „Kolizje”.

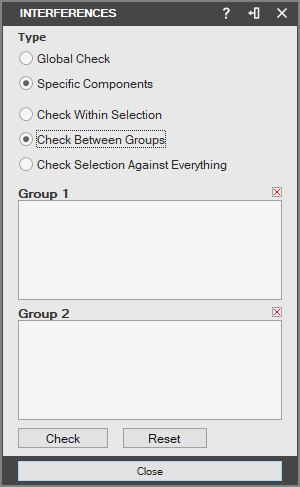

Aby sprawdzić kolizje między wszystkimi modelami w złożeniu, zaznacz opcję „Sprawdź globalnie” (Global Check), a następnie kliknij przycisk „Sprawdź” (Check). Aby sprawdzić kolizje dotyczące jednego modelu lub grupy modeli, zaznacz opcję „Określone Komponenty” (Specific Components). Części zaznaczone w „Grupa 1” (Group 1) zostaną sprawdzone względem siebie, części zaznaczonych w „Grupa 2” (Group 2) albo wszystkich pozostałych elementów złożenia — zależnie od ustawienia w sekcji „Pokaż Grupę 1 na tle” (Check Group 1 Against). W przypadku dużych złożeń sprawdzanie globalne może trwać bardzo długo. Jeśli podejrzewasz, że nakłada się tylko część elementów, rozważ użycie grup.

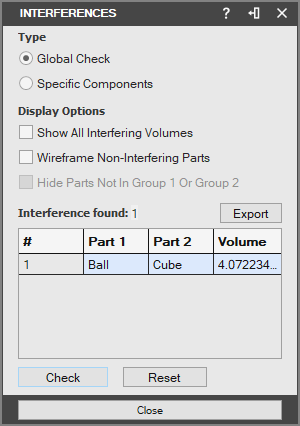

Po kliknięciu przycisku „Sprawdź” wyniki pojawią się na liście „Znaleziono zakłócenie” (Interference found). Za pomocą „Opcje wyświetlania” (Display Options) możesz dostosować sposób wyświetlania kolizji w obszarze roboczym.

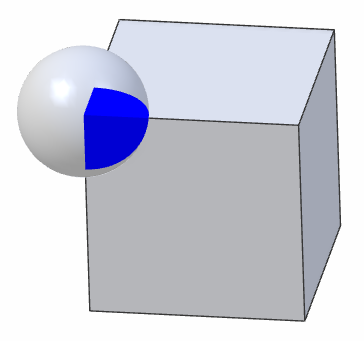

Aby wyświetlić kolizję w obszarze roboczym, kliknij ją na liście „Znaleziono zakłócenie”. Kolizja zostanie wyświetlona w obszarze roboczym na niebiesko.

Po zakończeniu sprawdzania możesz zamknąć okno „Kolizje” lub wyeksportować wyniki do pliku w formacie CSV za pomocą polecenia „Eksportuj” (Export).
