Półka — szybkie i łatwe wprowadzanie zmian za pomocą Globalne parametry

Shelf - Using Global Parameters to Make Quick and Easy Edits

Pobierz plik:

Do wyświetlenia tego pliku wymagany jest Alibre Design (Alibre Design Expert) 2018 lub nowszy. Plik do pobrania znajduje się w lewym dolnym rogu tej strony. Przed jego otwarciem rozpakuj wszystkie pliki do tego samego folderu.

Co to jest?

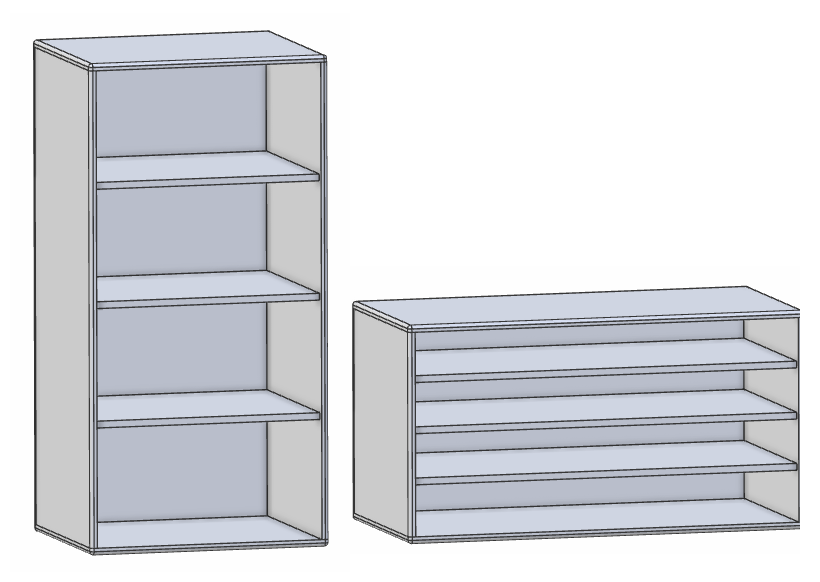

Ten model jest złożeniem składającym się z 4 części oraz pliku „Globalne parametry”. Plik „Globalne parametry” jest tutaj kluczowym elementem — służy do definiowania:

• Długości, szerokości i wysokości regału

• Grubości drewna dla wszystkich części

• Liczby półek

Jak to osiągnięto?

Najpierw zastanawiamy się, co chcemy osiągnąć i jak model zostanie złożony. Wiemy na przykład, że szerokość regału będzie równa szerokości półki + 2 * grubość drewna, ponieważ po obu stronach każdej półki będzie znajdować się deska. Tworząc proste równania na podstawie planowanego sposobu projektowania elementu, możemy przygotować równania, które można później łatwo modyfikować i które w pełni zdefiniują regał. W złożeniu używamy kolejnych równań do określenia szyku półek, dzięki czemu po zmianie liczby półek szyk i odsunięcie są prawidłowo aktualizowane.

Elementy, które warto sprawdzić:

• Otwórz plik BookShelf.ad_glp, aby wyświetlić globalne parametry używane w tym projekcie. Zauważysz typowe parametry regału, takie jak WoodThickness, liczba półek, TotalHeight, Total Depth itd.

• Następnie otwórz niektóre pliki części i sprawdź:

• Szkice użyte do utworzenia desek — po kliknięciu wymiarów zobaczysz równania, do których się odwołują

• Wartość „Głębokość” (Depth) operacji „Wyciągnięcie proste” (Extrude Boss) wykorzystuje równania z pliku „Globalne parametry”

• Następnie otwórz złożenie i sprawdź:

• „Szyk operacji” (Feature Pattern) tworzy szyk półek. Zauważ, że równania z pliku „Globalne parametry” sterują liczbą wystąpień oraz odsunięciem szyku.

Jak utworzyć własny wariant:

• Otwórz Book Shelf.ad_glp

• Otwórz Shelf.ad_asm

• W oknie „Globalne parametry” zmodyfikuj jeden lub kilka parametrów, takich jak:

• TotalWidth

• TotalHeight

• TotalDepth

• Number_of_Shelves

• WoodThickness

• Shelf_Depth_Inset

• Kliknij przycisk „Aktualizuj Projekty” (Update Designs) na „wstążka” (Ribbon) obszaru roboczego „Globalne parametry”

• Zauważ, że otwarte złożenie półki zostało zmodyfikowane zgodnie z wprowadzonymi nowymi parametrami.

Przykład tego procesu w formie filmu zawiera „Samouczek wideo dotyczący globalnych parametrów” (Global Parameters Video Tutorial)

Shelf.zip

---

Oryginał: Shelf - Using Global Parameters to Make Quick and Easy Edits
