Wyrównywanie wymiarów

Aligning Dimensions

Wymiary można wyrównywać na kilka różnych sposobów. Przyciąganie wyrównania adnotacji można włączyć lub wyłączyć za pomocą opcji „Wyrównaj adnotacje podczas przemieszczania” (Align annotations when dragging). Można również zaznaczyć grupę wymiarów i wyrównać je za pomocą opcji kontekstowego menu rysunku albo kliknąć arkusz prawym przyciskiem myszy i wybrać polecenie „Wyrównaj” (Align).

Informacje o wyrównywaniu wymiarów współrzędnościowych znajdują się w temacie Wymiarowanie współrzędnościowe.

Włączanie i wyłączanie przyciągania podczas wyrównywania wymiarów

• Kliknij kartę „Plik” (File Tab) i wybierz „Opcje programu” (System Options).

• Zostanie wyświetlone okno dialogowe „Opcje programu”. Przejdź do „Rysunki” (Drawings) > „Wyświetlanie / interakcja” (Viewing / Interaction).

• Zaznacz przycisk opcji „Tak” (Yes) dla opcji „Wyrównaj adnotacje podczas przemieszczania”.

• Kliknij przycisk „OK”, aby zaakceptować zmiany i zamknąć okno dialogowe „Opcje programu”.

• Kliknij wymiar i przeciągnij go w pobliże innego wymiaru. Zostaną wyświetlone linie pomocnicze wskazujące, że wymiary zostały przyciągnięte. Dostępnych jest kilka różnych rodzajów wyrównania: do lewej krawędzi, prawej krawędzi, górnej krawędzi, dolnej krawędzi, środka w pionie i środka w poziomie.

Wyrównywanie za pomocą kontekstowego menu rysunku lub menu wyświetlanego prawym przyciskiem myszy

• Zaznacz co najmniej dwa wymiary, które chcesz wyrównać.

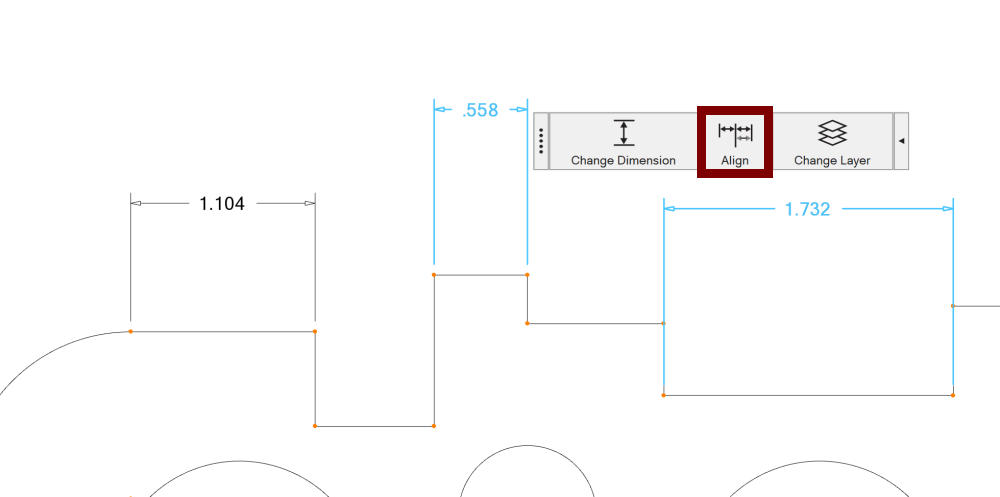

• Wybierz opcję „Wyrównaj” w „Kontekstowym menu rysunku” (In-Context Drawing Menu), jak pokazano poniżej:

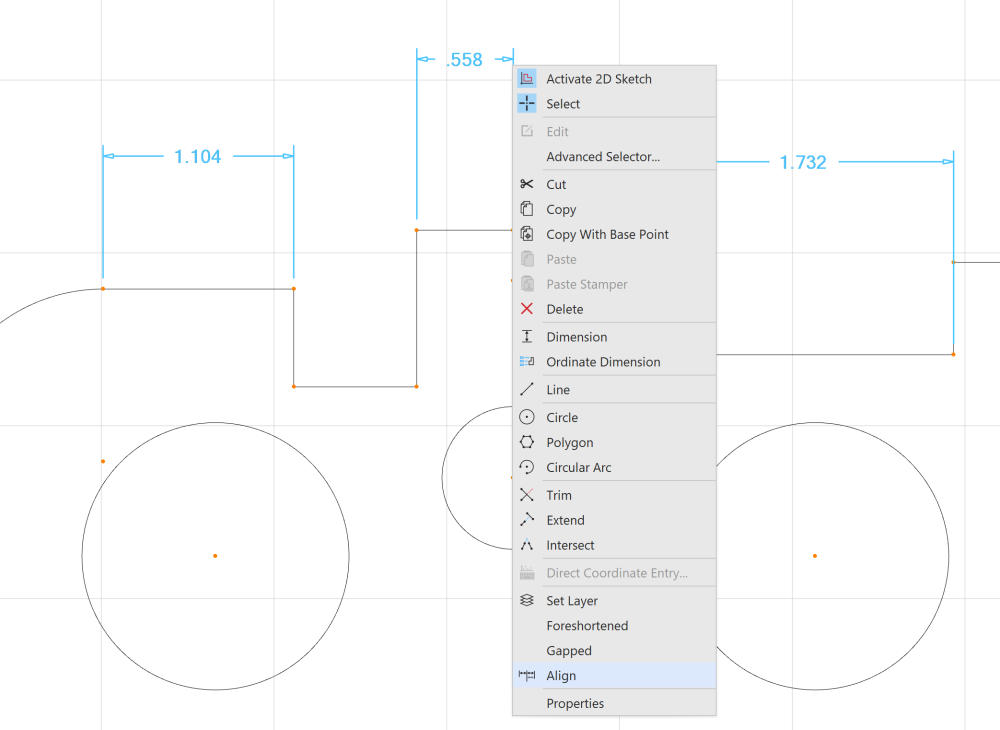

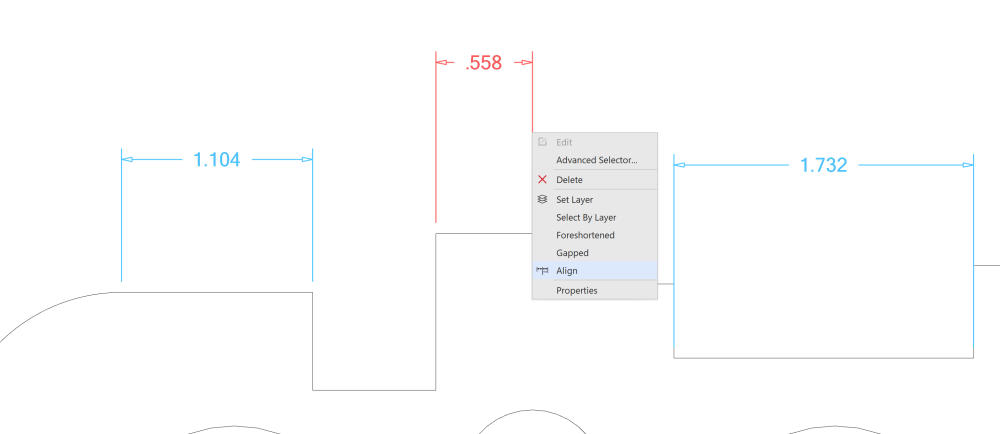

• LUB kliknij arkusz prawym przyciskiem myszy i wybierz z menu polecenie „Wyrównaj”, jak pokazano poniżej:

Tę czynność można wykonać niezależnie od tego, czy pracujesz w trybie „Aktywny szkic” (Active Sketch), czy poza nim. ​​(patrz zrzuty ekranu poniżej)

---
