Ponowne wskazywanie wymiarów

Retargeting Dimensions

Jeśli po otwarciu wcześniej utworzonego „Rysunku 2D” (2D Drawing) zauważysz, że niektóre z wcześniej umieszczonych wymiarów są teraz czerwone, co oznacza, że utraciły powiązanie z modelem, możesz je łatwo wskazać ponownie. Może się tak zdarzyć między innymi w sytuacjach, gdy projekt został zmodyfikowany w sposób powodujący usunięcie lub zmianę kolejności identyfikatorów kodu powiązanych z krawędziami, ścianami lub wierzchołkami użytymi jako odniesienia podczas wymiarowania widoków.

Jak ponownie wskazać wymiary

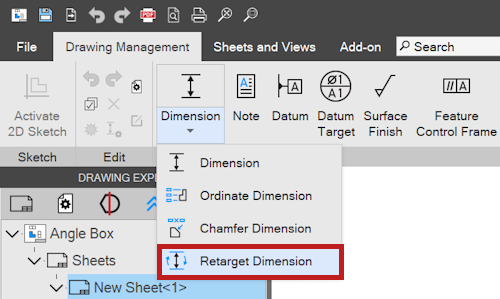

Narzędzie „Ponów wymiar” (Retarget Dimension) znajduje się w menu rozwijanym „Wymiarowanie” (Dimension) na karcie „Zarządzanie rysunkiem” (Drawing Management) na „wstążce” (Ribbon).

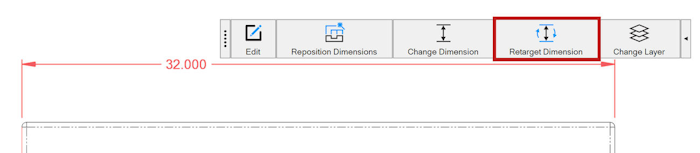

Można je również uruchomić z menu edycji w miejscu, klikając lewym przyciskiem myszy czerwony wymiar.

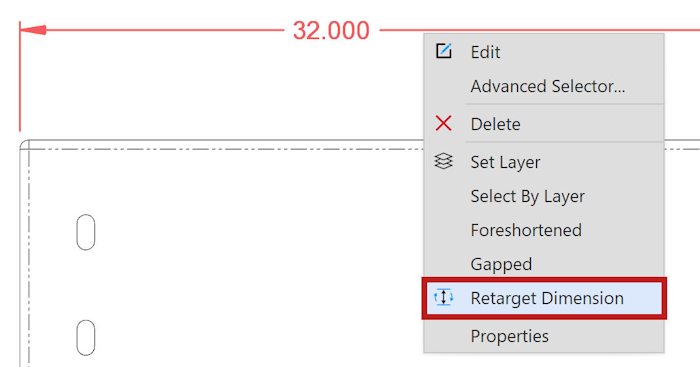

Jest ono także dostępne w menu podręcznym, które pojawia się po kliknięciu czerwonego wymiaru prawym przyciskiem myszy.

Kliknij narzędzie „Ponów wymiar”.
Kliknij wymiar, który ma zostać wskazany ponownie.
Kliknij pierwsze położenie odniesienia.
W razie potrzeby kliknij drugie położenie odniesienia.

Po wybraniu odpowiednich odniesień wymiar zostanie natychmiast zaktualizowany i ponownie umieszczony w obszarze rysunku.

Oryginał: Retargeting Dimensions
