Podstawy szkicowania

Sketch Basics

Szkicowanie jest jednym z najważniejszych elementów parametrycznego modelowania bryłowego. Po otwarciu obszaru roboczego nowej części lub rysunku można utworzyć szkic. Jest to najbardziej podstawowy element tworzony w Alibre Design i prawdopodobnie najważniejszy element projektowania części. Szkice tworzą profile 2D stanowiące podstawę niemal każdej operacji, która przekształca profil 2D w model 3D. Szkice są więc punktem wyjścia do pracy nad projektem, a ich prawidłowe tworzenie i wymiarowanie zapewnia dokładność projektu.

W obszarze roboczym części

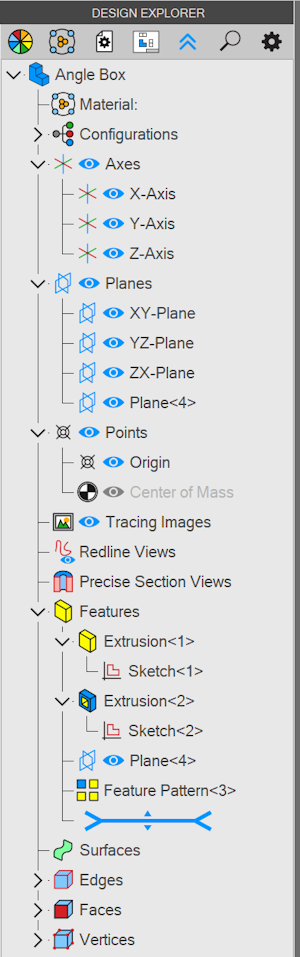

Aby utworzyć profil, można naszkicować jedną lub więcej figur. Użyj w tym celu narzędzia „Uaktywnij szkic 2D” (Activate 2D Sketch) oraz narzędzi z grupy „Narzędzia szkicu” (Sketch Tools) dostępnych w tym trybie. Po ukończeniu szkicu ponownie użyj narzędzia „Uaktywnij szkic 2D”, aby wyjść z trybu szkicowania. W „Drzewie projektu” (Design Explorer) pojawi się wpis „Szkic <#>” (Sketch <#>). Następnie można zastosować do szkicu operację. Gdy zastosujesz operację, szkic zostanie przeniesiony do sekcji „Operacje” (Feature Operation) i nie będzie można użyć go ponownie.

W obszarze roboczym rysunku

W przeciwieństwie do obszaru roboczego części szkic w obszarze roboczym rysunku nie pojawia się w „Drzewie rysunku” (Drawing Explorer).

W obszarze roboczym rysunku figury przydają się do:

Tworzenia własnego symbolu, tabeli części lub szablonu rysunku.
Określania miejsca wykonania przekroju modelu.
Określania obszaru szczegółu.

Profile otwarte i zamknięte

Szkice definiują profil operacji 3D. Rozróżnienie profilu zamkniętego i otwartego jest kluczowe dla pomyślnego tworzenia operacji. Poszczególne operacje przyjmują jako dane wejściowe szkice otwarte lub zamknięte.

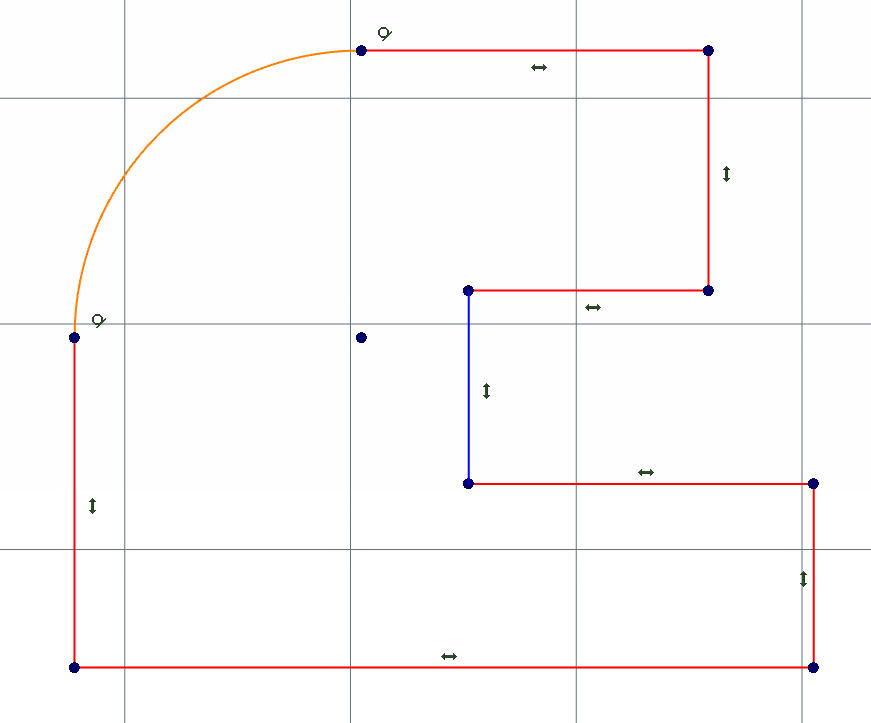

Szkic zamknięty nie zawiera figur z otwartymi końcami.

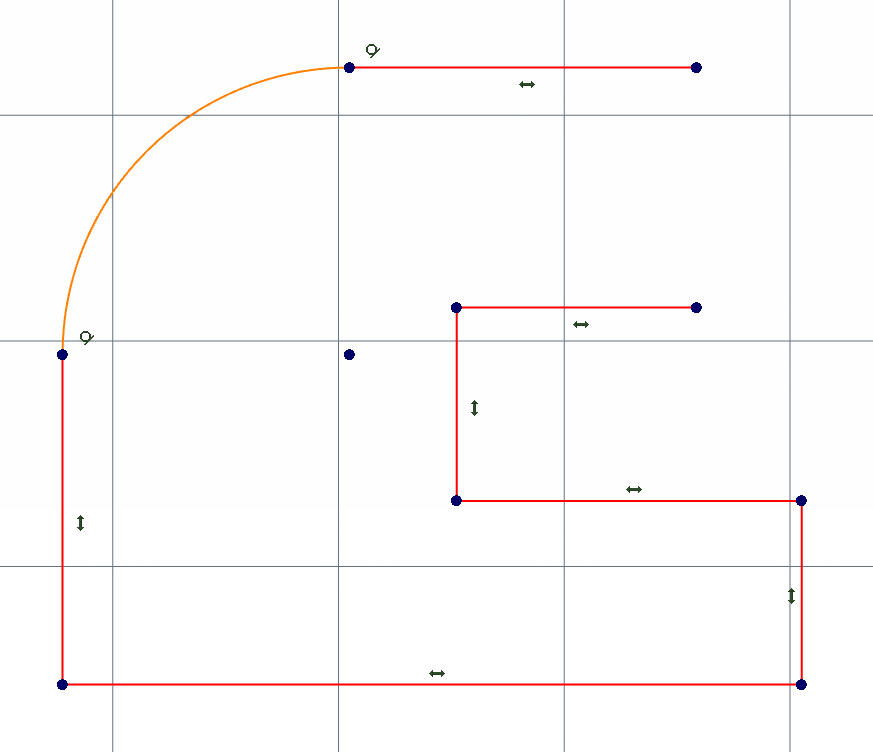

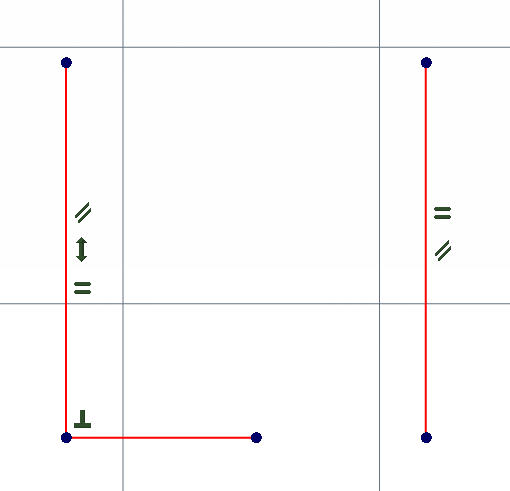

Szkic otwarty zawiera figury z otwartymi końcami. Szkiców otwartych można używać w operacjach „Wyciągnięcie Bryły Cienkościennej” (Thin Wall Boss) i „Wycięcie Bryły Cienkościennej” (Thin Wall Cut).

Aby sprawdzić złożony szkic pod kątem otwartych końców, użyj narzędzia „Analizuj szkic” (Analyze Sketch) z grupy „Narzędzia szkicu”. Podczas analizowania szkiców otwartych Alibre Design pomija geometrię odniesienia, ponieważ nie ma ona bezpośredniego wpływu na tworzenie operacji.

Kiedy używać profili zamkniętych i otwartych

Niemal wszystkie operacje obsługują profile zamknięte. Przy typowym szkicowaniu i tworzeniu operacji zwykle używa się profili zamkniętych. Zasadniczo upewnij się, że profile są zamknięte, chyba że wykonujesz jedną z poniższych czynności:

Tworzysz operacje cienkościenne, takie jak „Wyciągnięcie Bryły Cienkościennej”, „Wycięcie Bryły Cienkościennej” lub „Obrót” (Revolutions). W tych operacjach można również używać profili zamkniętych.
Używasz profili otwartych jako krzywych prowadzących dla operacji po profilach.
Używasz profili otwartych jako ścieżek wyciągnięcia po ścieżce.

Stany wiązań

Istnieje kilka stanów wskazujących, czy figura jest całkowicie związana. Figura jest całkowicie związana, gdy nie ma już żadnego stopnia swobody, czyli możliwości przemieszczania się szkicu w płaszczyźnie szkicu. Stany te są wyświetlane na pasku stanu obszaru roboczego, gdy wybrane jest narzędzie wiązań szkicu, a wskaźnik myszy znajduje się nad figurą. Figury w szkicu nie muszą być w pełni zdefiniowane przed użyciem szkicu do utworzenia operacji, choć jest to zalecana praktyka.

Terminologia stanów wiązań

„Niedodefiniowany” (Under-defined): geometria, która nie jest całkowicie związana.
„Przedefiniowany” (Over-defined): geometria ze sprzecznymi wiązaniami, które mogą, ale nie muszą, uniemożliwiać zastosowanie kolejnych wiązań.
„W pełni określony” (Well-defined): geometria, która jest całkowicie związana i nie ma pozostałych stopni swobody.
„Blokuj” (Fixed): geometria, która jest całkowicie związana i nie może być modyfikowana, choć można wiązać z nią inne figury.
„Bez zmian” (Not changed): wskazuje, że wiązania nie zostały zastosowane, ponieważ geometria zależy od innej figury, która ma sprzeczne wiązania.
„Niespójny” (Not consistent): przypisane wartości wymiarów i wiązania są ze sobą sprzeczne i nie można ich zastosować do geometrii.
„Nieznane” (Unknown): występuje po usunięciu składnika wiązania.

Oznaczanie stopni swobody kolorami

Zaleca się, choć nie jest to wymagane, pełne definiowanie szkiców w Alibre Design. Oznacza to, że żadna część szkicu nie może się przemieszczać, ponieważ każdy jego element jest „unieruchomiony” przez wymiar lub wiązanie. Zapobiega to niezamierzonym zmianom podczas modyfikowania modelu, które czasem trudno zauważyć. Funkcja przedstawiania stopni swobody (DOF) ułatwia to zadanie.

Jak wyświetlić pozostałe stopnie swobody szkicu

Przejdź do trybu szkicowania dla szkicu zawierającego zwykłe figury.
Wybierz narzędzie „Włącz kolory DOF” (Toggle DOF Colors) z grupy „Opcje szkicu” (Sketch Options) na karcie „Szkicowanie 2D” (2D Sketching). Możesz też użyć skrótu klawiszowego Ctrl + Shift + N. UWAGA: Narzędzie „Kolory DOF” (DOF Colors) przydaje się w połączeniu z narzędziem „Podpowiedzi DOF” (DOF Callouts).

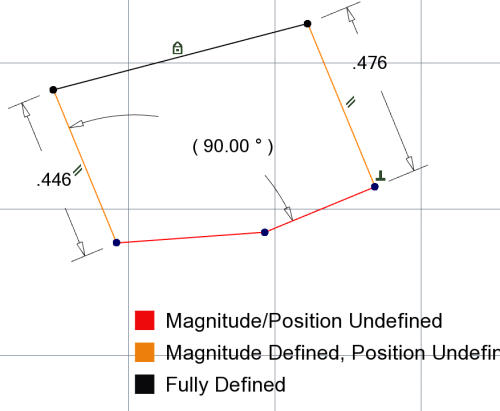

Porównaj szkic z legendą w prawym dolnym rogu obszaru roboczego. Narzędzia analizy kolorami DOF oceniają tylko zwykłe figury. Figury odniesienia są pomijane.

Kolory stanów „Wartość/Pozycja niezdefiniowana” (Magnitude/Position Undefined), „Wartość zdefiniowana, Pozycja niezdefiniowana” (Magnitude Defined, Position Undefined) i „W pełni zdefiniowany” (Fully Defined) można zmienić, wybierając „Wyświetl” (Display) > „Kolor tła” (Color Scheme) we „Właściwościach systemu” (Systems Properties).
