Wstawianie płaszczyzny przez dwie krawędzie lub osie
Inserting a Plane Through Two Edges or Axes
Płaszczyzny odniesienia (Reference Planes) można wstawiać, używając dwóch przecinających się, niewspółliniowych krawędzi modelu albo dwóch osi.
Jak wstawić płaszczyznę przez dwie krawędzie lub osie

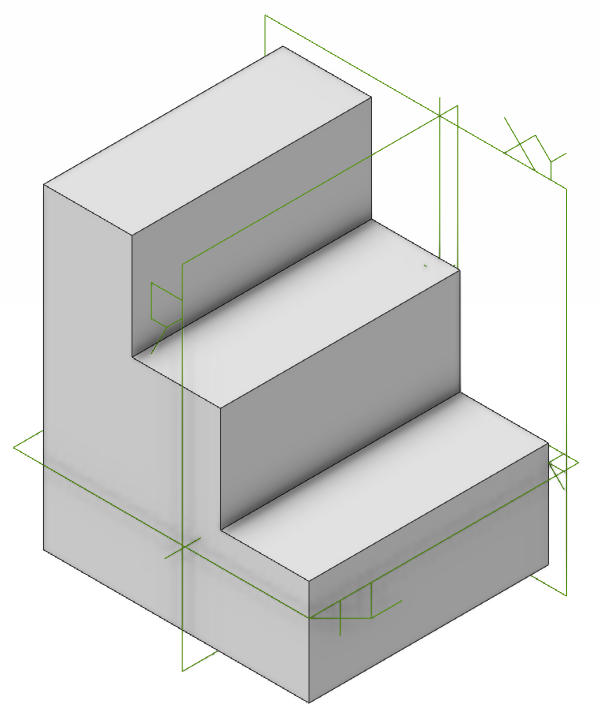

Dział zatytułowany „Jak wstawić płaszczyznę przez dwie krawędzie lub osie”Aby wykonać te instrukcje, muszą istnieć co najmniej dwie krawędzie lub osie. W tym przykładzie zostanie użyty model trójwymiarowy.

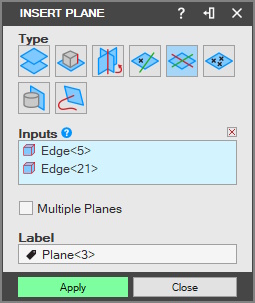

- Wybierz narzędzie „Wstaw płaszczyznę” (Insert Reference Plane) z grupy „Odniesienie” (Reference) na karcie „Modelowanie części” (Part Modeling). Zostanie wyświetlone okno dialogowe „Wstaw płaszczyznę” (Insert Plane).

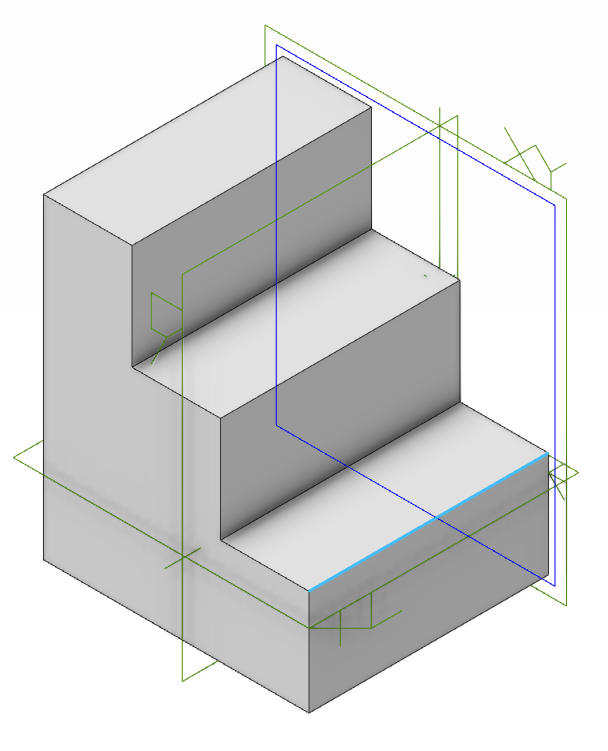

- Wybierz krawędź na modelu.
- Wybierz drugą krawędź.

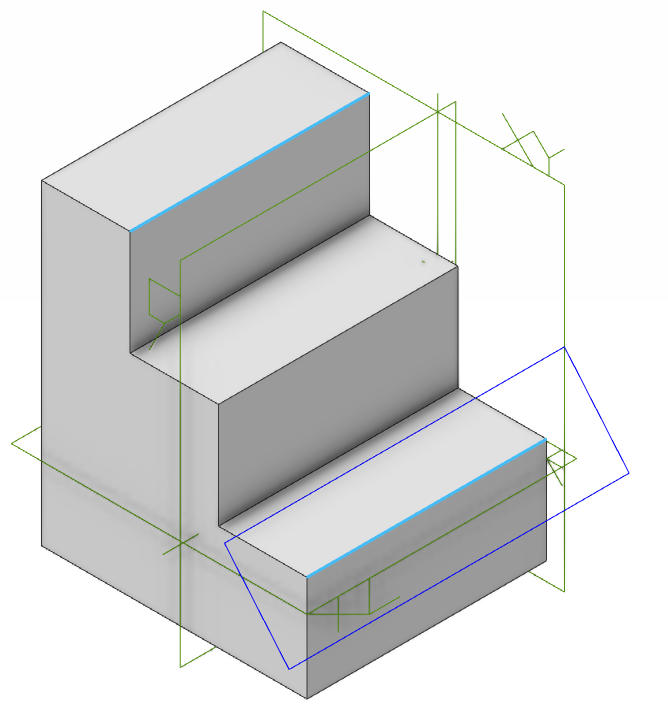

- „Metoda tworzenia” (Creation Method) zostanie wybrana automatycznie. Zostanie wyświetlony podgląd płaszczyzny odniesienia przechodzącej przez dwie wybrane krawędzie.

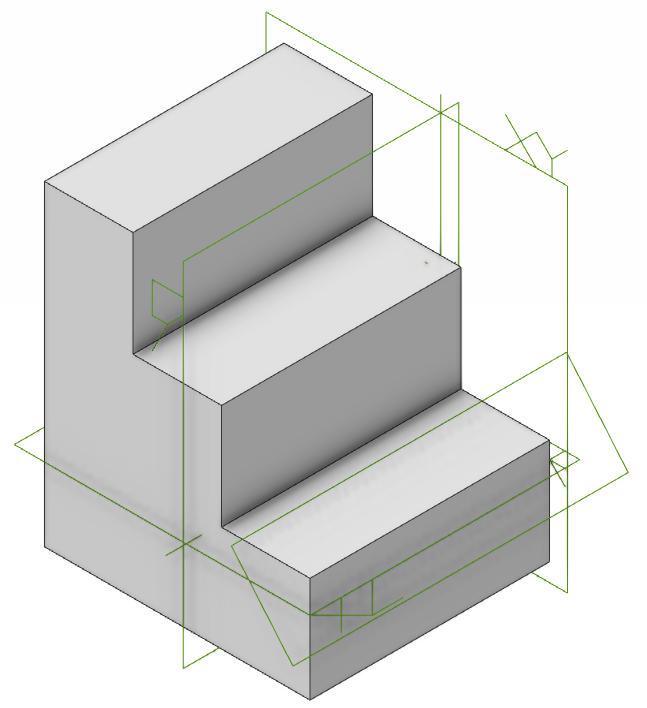

- Kliknij przycisk „Zatwierdź” (Apply), aby wstawić płaszczyznę. Będzie ona widoczna w przestrzeni roboczej oraz na liście „Operacje” (Features) w historii części.
