Operacja Cienkościenność

Shell Feature

Bryłę modelu można wydrążyć, co jest również określane jako nadanie cienkościenności. „Cienkościenność” jest operacją globalną i wpływa na wszystkie operacje znajdujące się nad nią w „Drzewie projektu” (Design Explorer).

Jak utworzyć cienkościenność

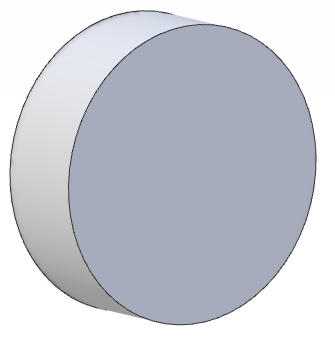

Aby użyć polecenia „Cienkościenność”, musi już istnieć materiał. W tym przykładzie wykonano wyciągnięcie proste szkicu kołowego w celu utworzenia modelu trójwymiarowego.

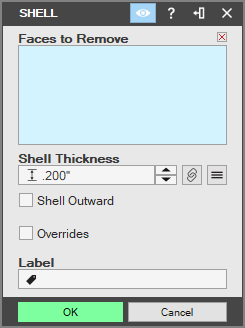

Wybierz narzędzie „Cienkościenność” z grupy „Narzędzia Części” (Part Tools) na karcie „Modelowanie części” (Part Modeling tab). Zostanie wyświetlone okno dialogowe „Cienkościenność”.

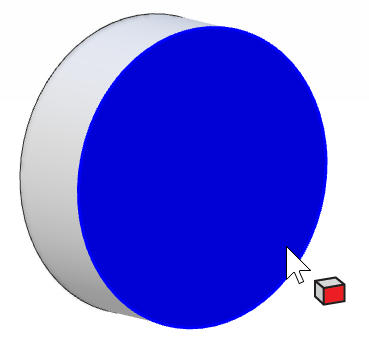

Kliknij pole „Ściany do usunięcia” (Faces to remove) i wybierz ścianę, która ma zostać usunięta podczas tworzenia cienkościenności.

Ustaw wartość w polu „Grubość standardowa” (Standard Thickness), która określi grubość ścian części cienkościennej.
Włącz opcję „Cienkościenność na zewnątrz” (Shell outward), aby dodać grubość ścian na zewnątrz.

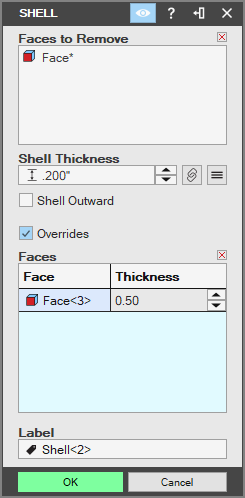

W razie potrzeby wybierz ściany, dla których chcesz ustawić niestandardową grubość, klikając pole „Lica charakterystyczne” (Overrides), wybierając ściany, a następnie ustawiając wartość w polu „Grubość” (Thickness).

W razie potrzeby wprowadź tekst w polu „Nazwa” (Label). Będzie to nazwa operacji w „Drzewie projektu”.

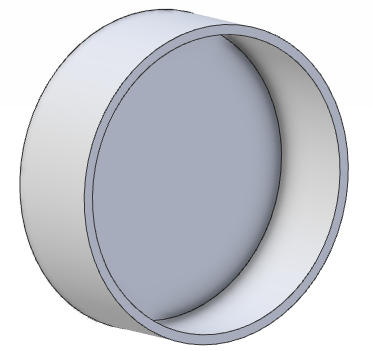

Kliknij przycisk „OK” (OK). Zostanie utworzona cienkościenność modelu.

Rozwiązywanie problemów

Wartości ujemne nie są dozwolone jako wartości grubości. Jeśli model ma zaokrąglone krawędzie i zostanie na jego podstawie utworzona cienkościenność, operacja ta zaokrągli również krawędzie wewnętrzne, chyba że grubość ściany będzie większa niż promień zaokrąglenia.

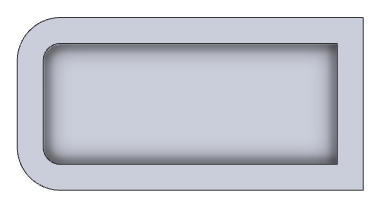

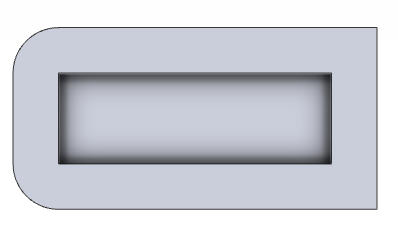

Ilustracja po lewej stronie przedstawia typową cienkościenność z zaokrągleniami, a ilustracja po prawej stronie przedstawia cienkościenność z zaokrągleniami, dla której ustawiono grubość ściany większą niż promień zaokrąglenia.

Oryginał: Shell Feature
