Odsuwanie profili

Offsetting Figures

Nowe skalowane kopie istniejących profili można utworzyć za pomocą polecenia „Odsuń Elementy” (Offset Figures). Profile można odsunąć o wartość podaną przez użytkownika i staną się one częścią szkicu profilu oryginalnego. W poniższym przykładzie szkic został odsunięty o .300mm z opcją „Odwrotnie” (Flip direction) i bez niej.

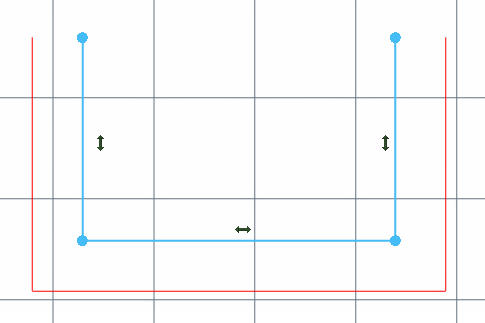

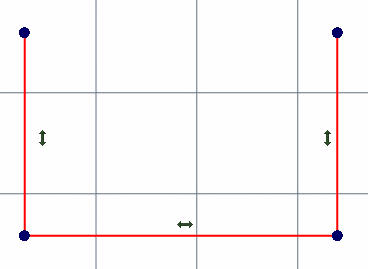

„Odwrotnie” zaznaczone	„Odwrotnie” niezaznaczone

Jak utworzyć odsunięte profile

Przejdź do trybu szkicu ze szkicem, który ma zostać odsunięty.

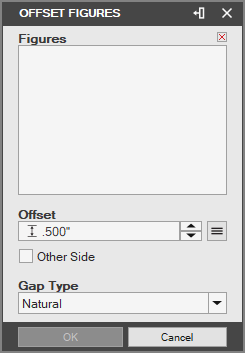

Wybierz narzędzie „Odsunięcie” (Offset) z grupy „Narzędzia szkicu” (Sketch Tools) na karcie „Szkicowanie 2D” (2D Sketching). Zostanie wyświetlone okno „Odsuń Elementy”.

Zaznacz profil lub profile, które mają zostać odsunięte; zostaną one wyświetlone w polu „Profile” (Figures). Następnie ustaw „Odsunięcie”.

Sprawdź w obszarze roboczym, czy nie ma profili przecinających same siebie. Jeśli takie istnieją, spróbuj zmniejszyć wartość „Odległość” (Distance).

Ustaw „Typ szczeliny” (Gap Type).
Kliknij przycisk OK, aby zaakceptować odsunięcie.

Oryginał: Offsetting Figures
