Definicja wzoru kreskowania

Hatch Pattern Definition

Wzory kreskowania można definiować w obszarze roboczym 3D po przypisaniu wartości materiału i gęstości. Wybrany wzór kreskowania zostanie automatycznie zastosowany, gdy część będzie używana w widoku przekroju na rysunku 2D.

Jak ustawić definicję wzoru kreskowania

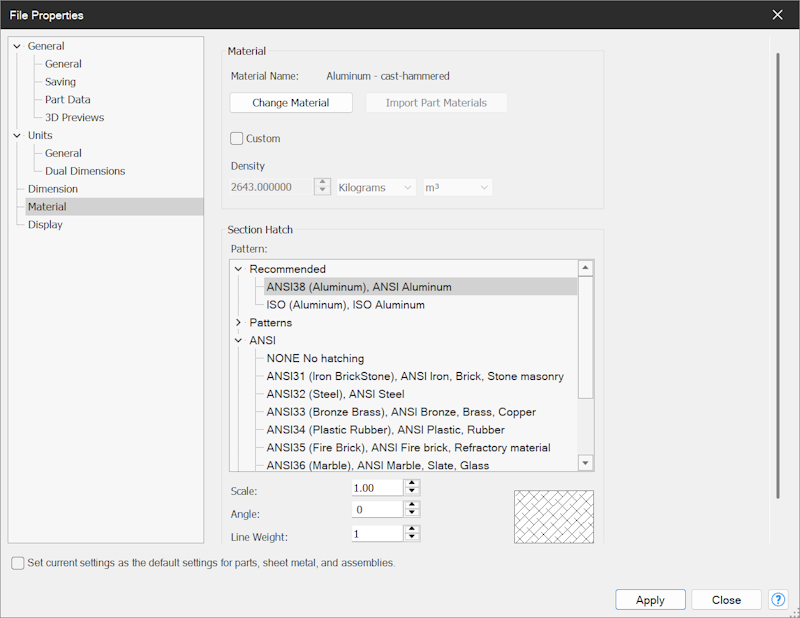

• Kliknij kartę „Plik” (File), a następnie przejdź do „Właściwości” (Properties). Zostanie wyświetlone okno dialogowe „Właściwości pliku” (File Properties).

• W lewej kolumnie wybierz sekcję „Materiał” (Material).

• W sekcji „Kreskowanie przekroju” (Section Hatch) wybierz typ kreskowania. Dla niektórych opcji w sekcji „Materiał” zalecane są określone wzory kreskowania. Menu rozwijane w sekcji „Kreskowanie przekroju” wyświetli zalecane wzory w podsekcji nad pełną listą wzorów. Domyślny wzór będzie wybrany do momentu wybrania nowego wzoru.

• Ustaw wartości „Skala” (Scale), „Kąt” (Angle), „Grubość Linii” (Line Weight) i „Kolor” (Color).

• Kliknij przycisk „Zatwierdź” (Apply), aby zaakceptować wszystkie zmiany.

• Kliknij przycisk „Zamknij” (Close), aby zamknąć okno dialogowe „Właściwości pliku”.

Funkcja wyszukiwania kreskowania

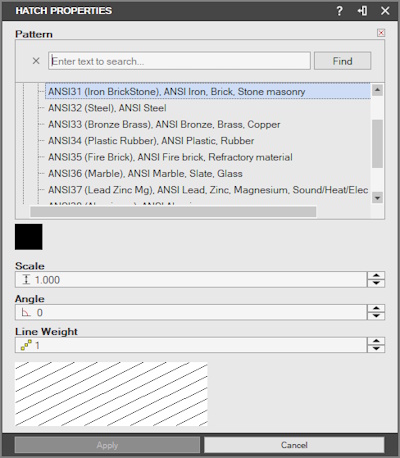

Aby włączyć funkcję wyszukiwania, kliknij widok listy „Kreskowanie” (Hatch) i naciśnij Ctrl+F. U góry listy „Kreskowanie” pojawi się pasek wyszukiwania. Wpisz nazwę odpowiedniego wzoru kreskowania i naciśnij klawisz Enter.

---
