Tworzenie wgłębień

Create Dimples

Operacja „Wgłębienie” (Dimple) wytłacza materiał modelu na podstawie profilu szkicu na określoną głębokość.

Jak utworzyć wgłębienie

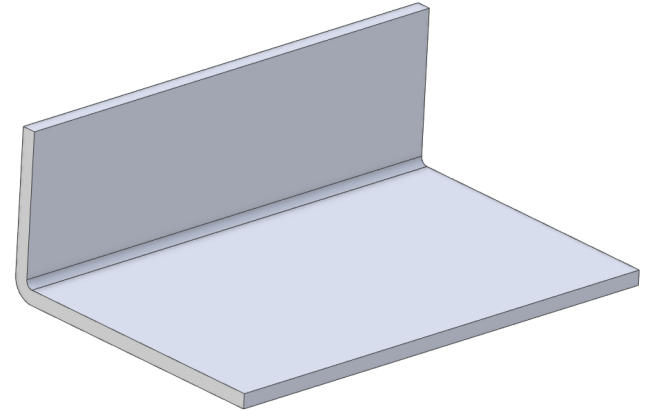

Aby utworzyć wgłębienie, musi już istnieć część blaszana zawierająca zakładkę, zagięcie konturowe, wyciągnięte zagięcie lub przekonwertowaną część blaszaną. W tym przykładzie zostanie użyta zakładka ze ścianką.

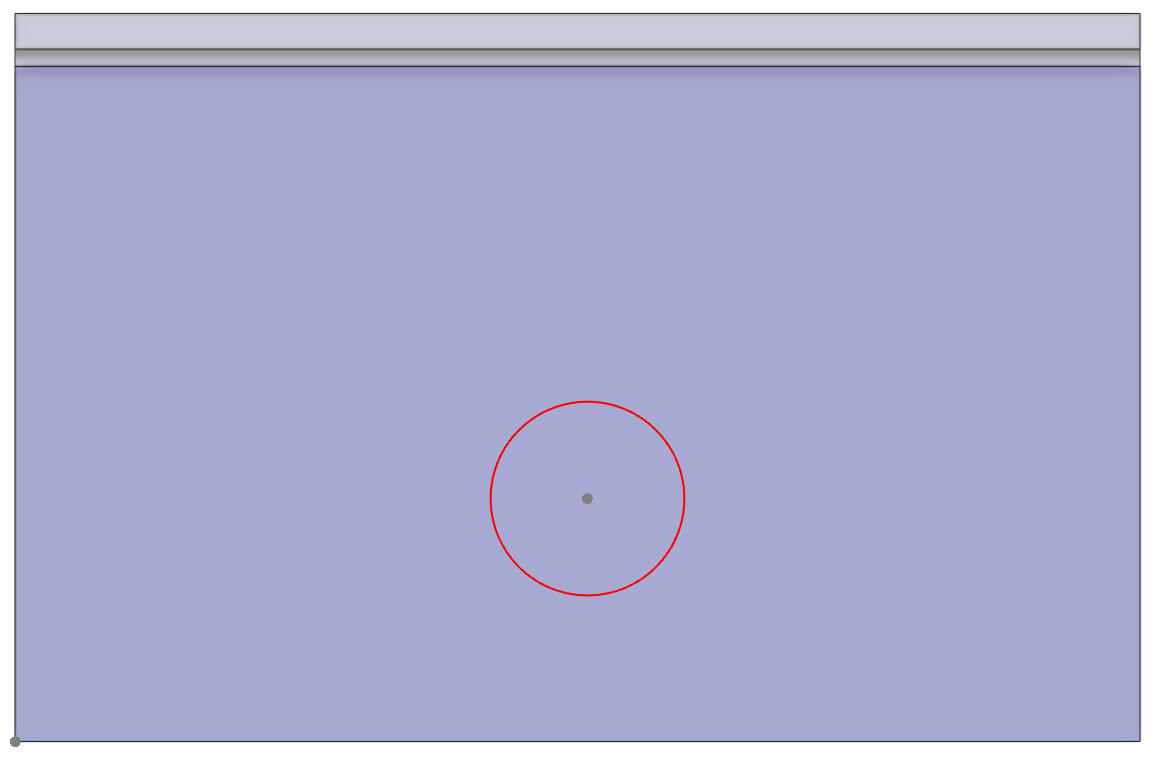

Przejdź do trybu „Szkicowanie 2D” (2D Sketch Mode) i utwórz szkic na części. Po utworzeniu szkicu wyjdź z trybu „Szkicowanie 2D”.

Wybrany szkic może zawierać tylko jedną figurę szkicu.

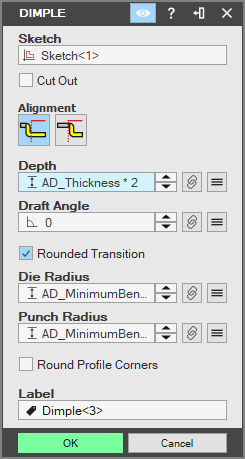

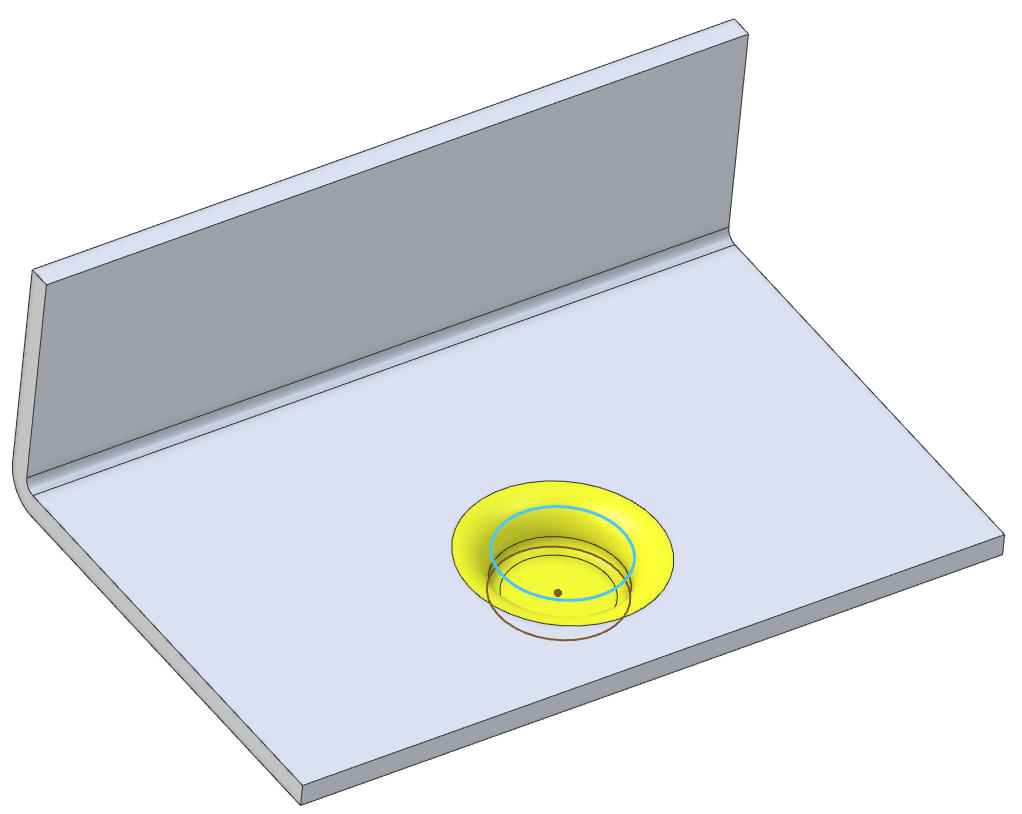

Wybierz narzędzie „Wgłębienie” w grupie „Narzędzia edycji blach” (Sheet Metal Tools) na karcie „Część Blacha” (Sheet Metal). Zostanie wyświetlone okno dialogowe „Wgłębienie”. Zaznacz wcześniej utworzony szkic. Zostanie on wyświetlony na niebiesko.

Włącz opcję „Wycięcie materiału” (Cut Out Material), aby wyciąć dno wgłębienia, co spowoduje utworzenie operacji wycięcia przez wytłaczanie.
Wybierz typ „Wyrównanie” (Alignment) do wewnętrznej lub zewnętrznej strony wgłębienia. Wybór ten wpłynie na zastosowane odsunięcie i kąty pochylenia.
Wybierz wartości „Głębokość” (Depth) i „Kąt pochylenia” (Draft Angle). Domyślna „Głębokość” jest dwukrotnie większa od grubości materiału arkusza.

Dozwolone są tylko dodatnie wartości „Kąt pochylenia”. Wprowadzenie wartości ujemnej spowoduje wyłączenie przycisku „OK”.

Włącz opcję „Zaokrąglone Przekształcenie” (Rounded Transition), aby dodać zaokrąglenia do wgłębienia. Opcja „Promień matrycy” (Die Radius) służy do określania zaokrągleń zewnętrznych, a opcja „Promień Stempla” (Punch Radius) — zaokrągleń wewnętrznych.
Włącz opcję „Zaokrąglij naroża profilu” (Round Profile Corners), aby zaokrąglić ostre naroża w szkicu profilu narzędzia.
Wprowadź nazwę wgłębienia w polu „Nazwa” (Label). Nazwa ta zostanie wyświetlona w „Drzewie projektu” (Design Explorer).

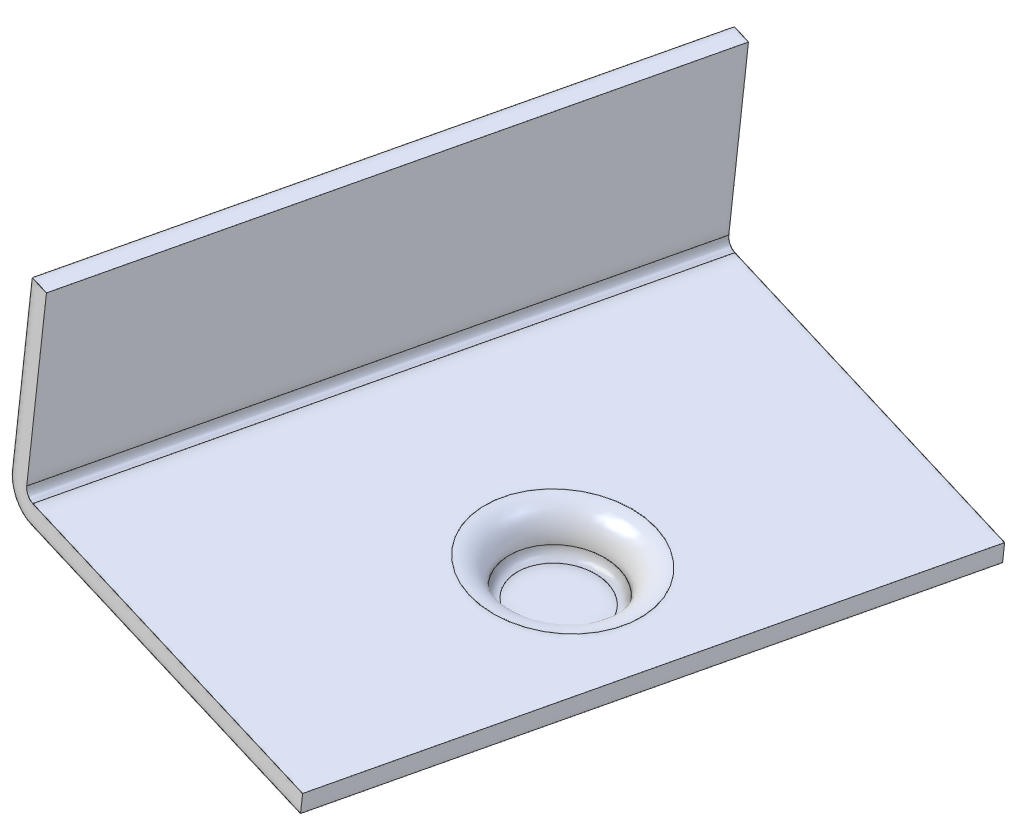

Kliknij przycisk „OK”. Wgłębienie zostanie utworzone w obszarze roboczym i wyświetlone w „Drzewie projektu”.
