Pochylenia

Drafts

Część zwężająca się jest często określana jako część z pochyleniem. Pochylenie stosuje się do ścian części i może być skierowane do wewnątrz lub na zewnątrz. Pochylenie do wewnątrz usuwa materiał ze ściany pod określonym kątem, natomiast pochylenie na zewnątrz dodaje materiał do ściany. Płaszczyzna neutralna jest punktem początkowym pochylenia oraz płaszczyzną lub ścianą, od której oblicza się kąt pochylenia.

Tworzenie pochylenia podczas wyciągania lub przeciągania po ścieżce

Podczas korzystania z narzędzia „Proste” (Extrude) lub „Ścieżka” (Sweep) w oknie dialogowym narzędzia dostępna jest opcja „Kąt pochylenia” (Draft Angle). Wartości dodatnie powodują pochylenie na zewnątrz, a wartości ujemne — do wewnątrz.

Ustaw wartość w polu „Kąt pochylenia” lub wprowadź równanie i w razie potrzeby ustaw pochylenie „Na zewnątrz” (Outward).
Ustaw wszystkie pozostałe opcje narzędzia i kliknij przycisk „OK”.
Określona wartość pochylenia zostanie zastosowana w operacji wyciągnięcia lub przeciągnięcia po ścieżce.

Operacje „Wyciągnięcie proste” (Extrude Boss) i „Wycięcie” (Extrude Cut) muszą mieć kąt pochylenia od -59 stopni do 59 stopni, w przeciwnym razie wykonanie operacji zakończy się niepowodzeniem. Nie oznacza to, że operacja zostanie prawidłowo obliczona dla każdej wartości z tego zakresu.

Tworzenie pochylenia w istniejącym modelu

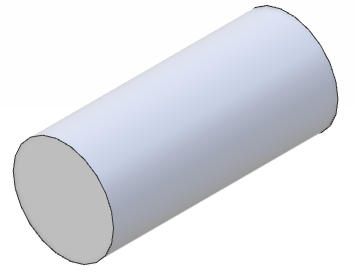

Aby bezpośrednio użyć polecenia „Pochylenie” (Draft), w modelu musi już istnieć materiał. W tym przykładzie szkic okręgu został wyciągnięty w celu utworzenia trójwymiarowego walca.

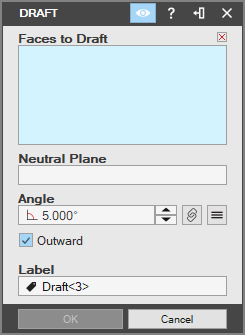

Wybierz narzędzie „Pochylenie” z grupy „Narzędzia Części” (Part Tools) na karcie „Modelowanie części” (Part Modeling tab). Zostanie wyświetlone okno dialogowe „Pochylenie”.

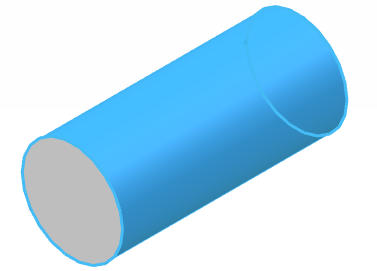

Kliknij pole „Lica do Pochylenia” (Faces to Draft) i wybierz większą okrągłą ścianę walca.

Kliknij pole „Płaszczyzna Neutralna” (Neutral Plane) i wybierz mniejszą okrągłą ścianę walca.

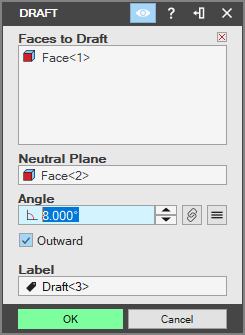

Ustaw „Kąt” (Angle) pochylenia. Opcja „Na zewnątrz” jest domyślnie zaznaczona, ale w razie potrzeby usuń jej zaznaczenie. Wartość „Kąt” nie może być większa niż 59 stopni.

W razie potrzeby wprowadź wartość w polu „Nazwa” (Label). Będzie to nazwa operacji w „Drzewie projektu” (Design Explorer).

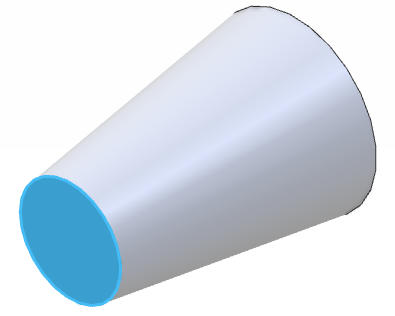

Kliknij przycisk „OK”. W modelu zostanie utworzone pochylenie.
