Gwint

Thread Selection

Typ „Gwint” umożliwia zdefiniowanie dopuszczalnych gwintów dla pojedynczej operacji „Otwór” (Hole Feature) lub „Kosmetyczny gwint zewnętrzny” (External Cosmetic Thread). Podczas wstawiania części użytkownik zobaczy listę rozwijaną gwintów.

Aby utworzyć ten typ danych, model musi zawierać co najmniej jedną operację „Otwór” lub „Kosmetyczny gwint zewnętrzny”.

Krok 1: Zdefiniuj „Wiersz danych wejściowych Gwint” (Thread Selection Input Row)

Aby zdefiniować wybór gwintu, musisz ręcznie utworzyć nowy wiersz.

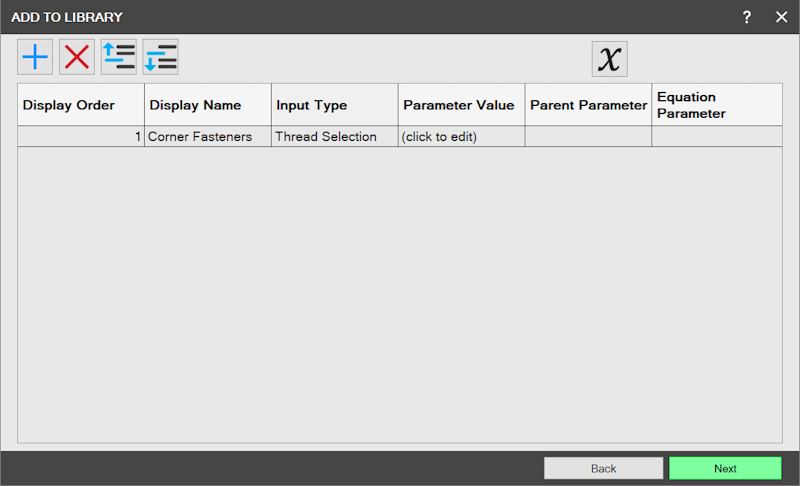

Dodaj nowy „Wiersz danych wejściowych Gwint”

Kliknij ikonę, aby ręcznie dodać nowy wiersz.
Wprowadź „Wyświetlana nazwa” (Display Name).
W polu „Typ danych” (Input Type) wybierz „Gwint”.
Pozostaw pole „Parametr części” (Equation Parameter) puste.

Krok 2: Zdefiniuj dane gwintu

Po zdefiniowaniu nowego wiersza „Gwint” możesz określić, które gwinty mają być dozwolone.

Dodaj dane gwintu do parametru „Gwint”

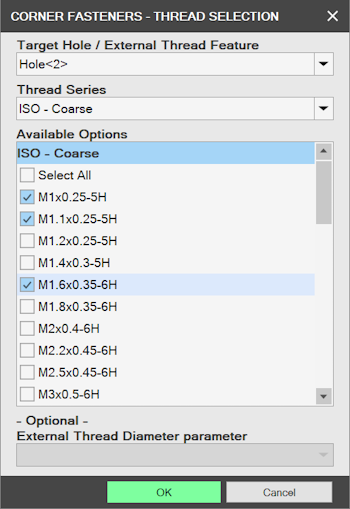

Kliknij tekst „(Kliknij, aby edytować)” ((Click to Edit)) w kolumnie „Wartość parametru” (Parameter Values). Zostanie otwarte okno dialogowe.
Z listy rozwijanej „Docelowa operacja Otwór / Gwint zewnętrzny” (Target Hole / External thread feature) wybierz operację „Otwór” lub „Kosmetyczny gwint zewnętrzny”.
Z listy rozwijanej „Seria gwintu” (Thread Series) wybierz serię gwintu, której chcesz użyć.
Zaznacz dopuszczalne gwinty w sekcji „Możliwe opcje” (Available Options).

Możesz zaznaczyć wiele opcji z różnych serii gwintów, przełączając opcję „Seria gwintu” na inną wartość i kontynuując wybór.

Przejdź do kroku 3 poniżej lub kliknij przycisk „OK” (OK), aby zakończyć.

Krok 3: Opcjonalnie — ustaw „Parametr średnicy gwintu zewnętrznego” (External Thread Diameter Parameter)

Aby utworzyć kosmetyczny gwint zewnętrzny, musisz najpierw wykonać wyciągnięcie okręgu, tworząc walec. Średnica utworzonego okręgu będzie parametrem w oknie „Edytor równań” (Equation Editor). Wybór gwintu przez użytkownika może spowodować zmianę średnicy tego walca. W razie potrzeby możesz automatycznie aktualizować parametr średnicy, gdy użytkownik wybierze gwint zewnętrzny.

Ta opcja nie jest dostępna, jeśli „Docelowa operacja Otwór / Gwint zewnętrzny” jest otworem. Musi to być kosmetyczny gwint zewnętrzny. Ustaw „Parametr średnicy gwintu zewnętrznego”

Wybierz parametr określający średnicę okręgu, którego wyciągnięcie utworzyło walec, na którym umieszczono operację „Kosmetyczny gwint zewnętrzny”.
Od tej chwili, gdy użytkownik wybierze gwint, średnica tego walca zostanie automatycznie zaktualizowana.
