Warstwy rysunku

Drawing Layers

Widoki modelu są wyświetlane i uszczegóławiane na rysunkach przy użyciu różnych warstw. Sposób korzystania z warstw często zależy od standardów rysunkowych i zasad opracowywania dokumentacji przyjętych w organizacji. W Alibre Design dostępnych jest kilka wstępnie zdefiniowanych warstw, które można dostosować do wymaganego standardu. Można także tworzyć dodatkowe warstwy i dodawać je do palety.

Jak korzystać z warstw rysunku

Wybierz „Warstwy” (Layers) w grupie „Narzędzia do rysowania” (Drawing Tools) na karcie „Zarządzanie rysunkiem” (Drawing Management).

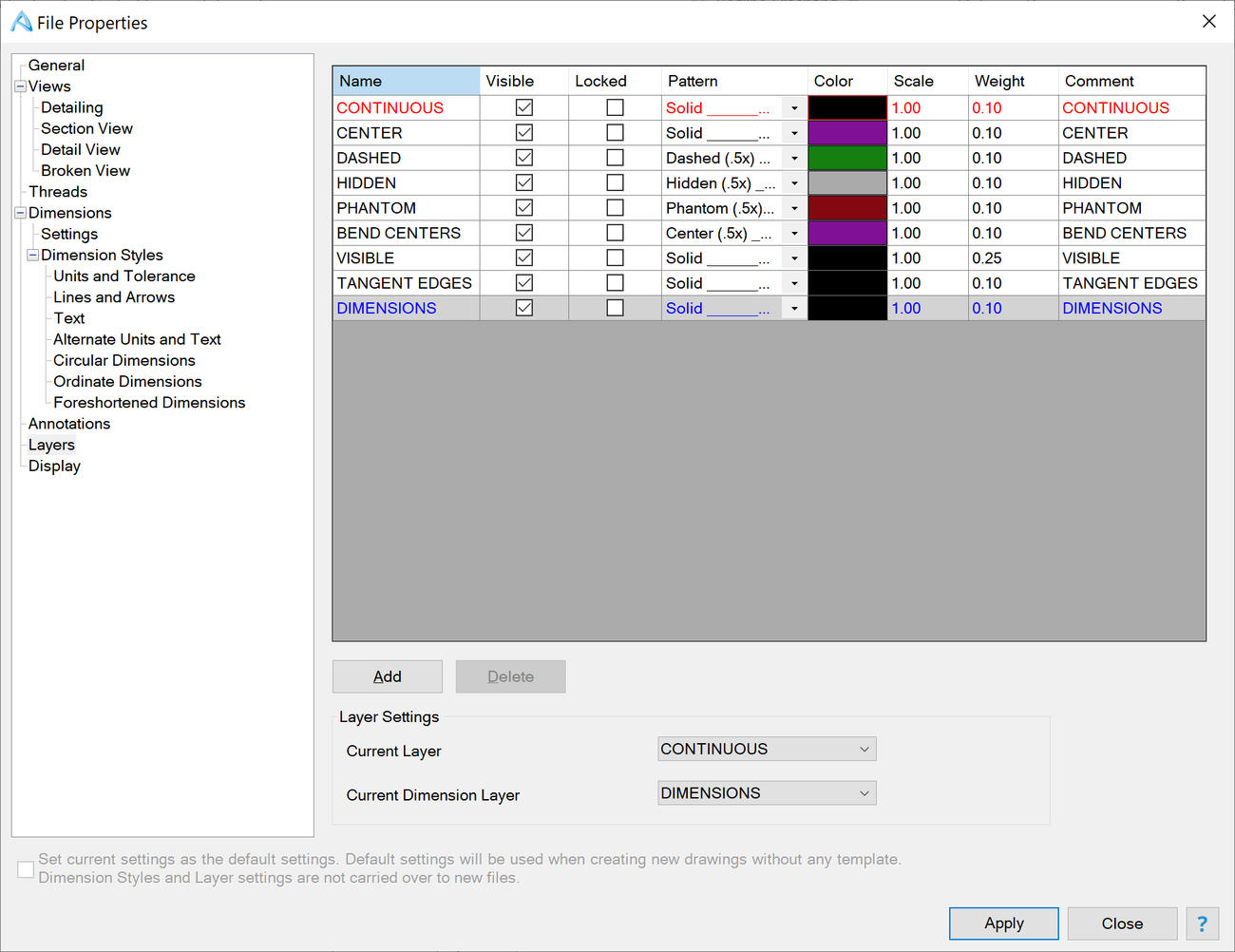

Zostanie wyświetlone okno „Właściwości pliku” (File Properties).

Wybierz „Bieżąca warstwa” (Current Layer), klikając menu rozwijane i wybierając typ warstwy. Tylko jedna warstwa może być bieżąca.
Wybierz „Bieżąca warstwa wymiarów” (Current Dimension Layer), klikając menu rozwijane i wybierając typ warstwy. Tylko jedna warstwa może być bieżącą warstwą wymiarów.
Dodaj nową warstwę, klikając przycisk „Dodaj” (Add). Na liście warstw pojawi się nowa warstwa o domyślnej nazwie „Nowy styl linii #” (New Line Style #). Zmień poniższe ustawienia stosownie do potrzeb:
„Nazwa” (Name) — określa nazwę warstwy
„Widoczne” (Visible) — po włączeniu wyświetla wszystkie elementy przypisane do warstwy, a po wyłączeniu ukrywa je
„Zablokuj” (Locked) — po włączeniu blokuje warstwę, uniemożliwiając zmianę jej atrybutów
„Wzór” (Pattern) — pokazuje podgląd stylu linii warstwy; można go zmienić, wybierając nowy wzór z menu rozwijanego
„Kolor” (Color) — określa kolor warstwy na rysunku; można go zmienić, klikając dwukrotnie pole koloru i wybierając nowy kolor
„Skala” (Scale) — określa maksymalną długość odcinków linii kreskowanych
„Wybierz wagę” (Weight) — określa grubość linii
„Komentarz” (Comment) — umożliwia dodanie komentarza określającego przeznaczenie warstwy
Kliknij przycisk „Zatwierdź” (Apply), aby zaakceptować wszystkie zmiany.

Uwaga: Wszystkie wymiary będą tworzone na warstwie wymiarów. Wszystkie pozostałe elementy są wyświetlane z użyciem atrybutów bieżącej warstwy. Jeśli zmienisz wzór, widoczność, kolor lub skalę warstwy używanej na rysunku, wszystkie istniejące elementy rysunku zostaną zaktualizowane zgodnie z nowymi ustawieniami.
