Aktualizacja projektów za pomocą globalnych parametrów

Updating Designs with Global Parameters

Pliki projektów połączone z plikiem globalnych parametrów można aktualizować z obszaru roboczego „Globalne parametry” (Global Parameters) bez bezpośredniej pracy w obszarze roboczym „Część” (Part), „Złożenie” (Assembly) lub „Część Blacha” (Sheet Metal).

Przesyłanie aktualizacji do projektów

Po zmodyfikowaniu danych w pliku globalnych parametrów możesz przesłać aktualizacje do każdego pliku modelu, którego dotyczą zmiany.

Prześlij aktualizacje do projektów

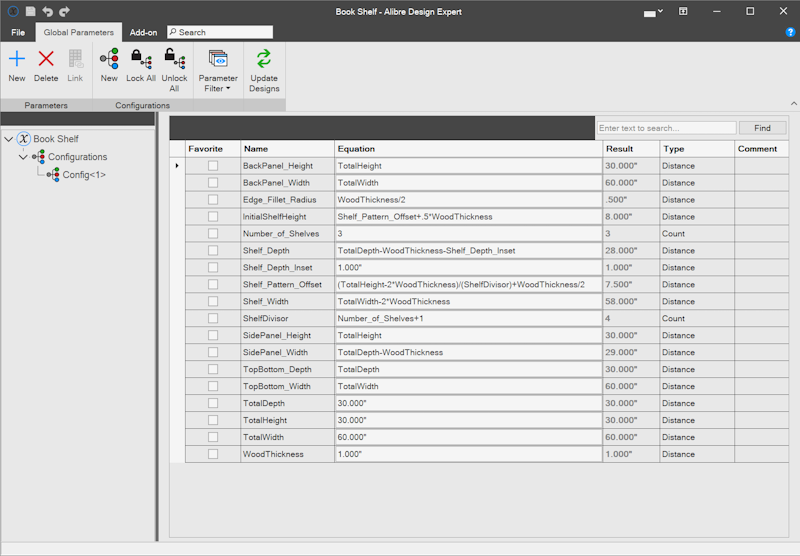

Otwórz plik globalnych parametrów połączony z odpowiednimi plikami projektów. Opcjonalnie otwórz również plik projektu.

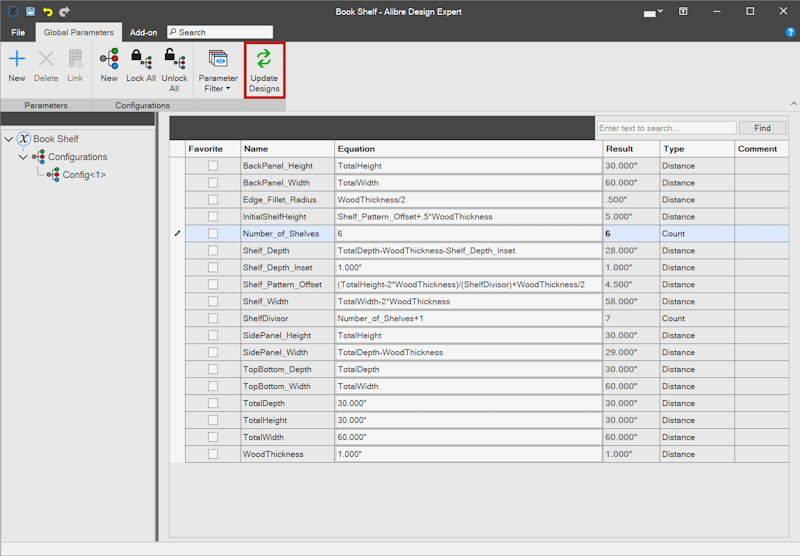

Zmodyfikuj parametry zgodnie z potrzebami. Możesz zmienić dane w kolumnie „Równanie” (Equation), a także dodać lub usunąć parametry. W naszym przykładzie zaktualizowaliśmy równanie Number_of_Shelves, zmieniając jego wartość z 3 na 6.
Kliknij „Aktualizuj Projekty” (Update Designs).

Jeśli obszary robocze powiązanych plików projektów są otwarte, natychmiast zmienią się, aby odzwierciedlić nową geometrię.
Zapisz plik globalnych parametrów.

Oryginał: Updating Designs with Global Parameters
