Usuwanie linku BOM z rysunku 2D

Unlink a BOM from a 2D Drawing

Jeśli chcesz zmienić podstawowe właściwości BOM wstawionego do rysunku 2D, takie jak używany przez BOM szablon lub docelowy model 3D, musisz usunąć link poprzedniego BOM z rysunku, a następnie utworzyć nowy BOM.

Jeśli chcesz edytować BOM, aby dodać lub usunąć dane albo zmienić jego format, nie musisz usuwać jego linku.

Dział zatytułowany „Jak usunąć link BOM z rysunku 2D”

Usunięcie linku BOM umożliwia utworzenie linku do innego BOM.

Usuń link BOM z rysunku 2D

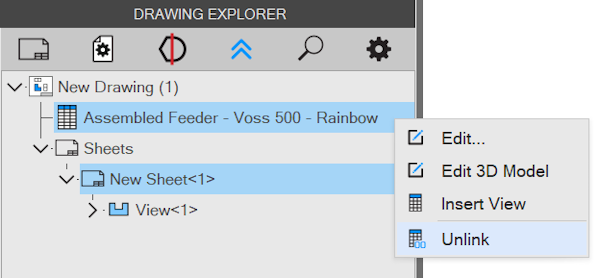

  • Kliknij prawym przyciskiem myszy BOM z linkiem w „Drzewie rysunku” (Drawing Explorer). Znajduje się on bezpośrednio pod nazwą rysunku.

  • Wybierz opcję „Usuń link” (Unlink).

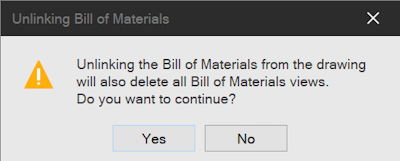

  • Jeśli rysunek zawiera BOM, zostanie wyświetlone okno dialogowe potwierdzenia.

  • Jeśli to okno dialogowe zostanie wyświetlone, kliknij „Tak” (Yes), aby zakończyć usuwanie linku i usunąć wszystkie BOM z rysunku.

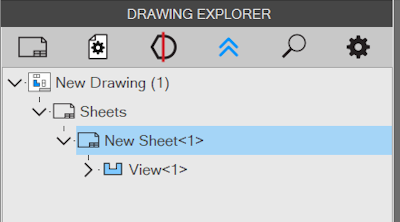

  • BOM z linkiem nie jest już widoczny w „Drzewie rysunku”.

Oryginał: Unlink a BOM from a 2D Drawing
