Zmiana stylu profilu, wymiarowania lub komentarza

Change the Style of a Figure, Dimension, or Annotation

Warstwę dowolnego elementu można zmienić według potrzeb. Po zmianie warstwy komentarza lub wymiarowania cały komentarz lub całe wymiarowanie, w tym profile i tekst, zostaną wyświetlone w kolorze tej warstwy. Wszystkie profile i linie odniesienia zostaną wyświetlone z zastosowaniem współczynnika skali oraz typu wzoru linii danej warstwy. Grubość linii komentarzy i wymiarowania nie będzie widoczna na ekranie, ale zostanie pokazana w oknie „Podgląd wydruku” (Print Preview) oraz na wydruku.

Jak zmienić bieżącą warstwę

Kliknij prawym przyciskiem myszy element rysunku, którego formatowanie chcesz zmienić, i wybierz opcję „Ustaw warstwę” (Set Layer).

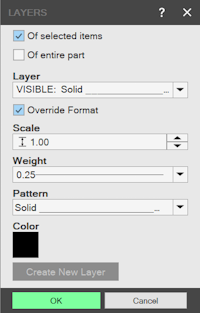

Zostanie wyświetlone okno „Warstwy” (Layers). Z listy rozwijanej warstw wybierz warstwę, na którą chcesz przenieść wybrany element.
Kliknij przycisk „OK”.

Jak nadpisać właściwości warstwy profilu bez zmiany warstwy

Kliknij prawym przyciskiem myszy element rysunku, którego właściwości chcesz zmienić, i wybierz opcję „Ustaw warstwę”.
Zostanie wyświetlone okno „Warstwy”. Kliknij „Nadpisanie formatu” (Override Format).

Zmień wzór, kolor, skalę i grubość linii według potrzeb.
Kliknij przycisk „OK”. Właściwości profilu zostaną zmienione, ale profil nadal będzie znajdować się na pierwotnej warstwie.

Oryginał: Change the Style of a Figure, Dimension, or Annotation
