Sprawdź konstrukcję spawaną
Check Weldment
Podobnie jak podczas uruchamiania analizy „Sprawdź część” (Check Part), narzędzie „Sprawdź konstrukcję spawaną” przeprowadza kontrolę konstrukcji spawanych pod kątem nieprawidłowych ścian, krawędzi lub wierzchołków przed przekazaniem ich do produkcji.
Sprawdzanie konstrukcji spawanej
Dział zatytułowany „Sprawdzanie konstrukcji spawanej”Najpierw wybierz bryłę konstrukcji spawanej, którą chcesz skontrolować, w „Drzewie projektu” (Design Explorer). Może być konieczne rozwinięcie elementu listy cięcia, aby znaleźć określoną bryłę, którą chcesz sprawdzić.

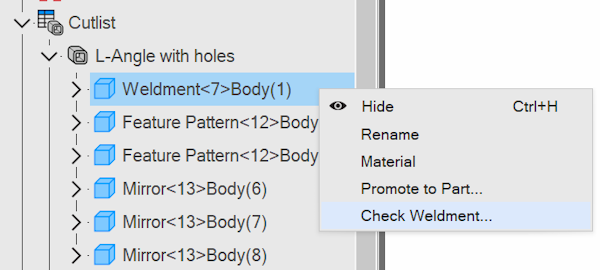

Następnie kliknij tę część prawym przyciskiem myszy w „Drzewie projektu” i wybierz „Sprawdź konstrukcję spawaną” albo kliknij nazwę bryły, a następnie kliknij „Sprawdź konstrukcję spawaną” na karcie „Analiza” (Inspect) na wstążce.

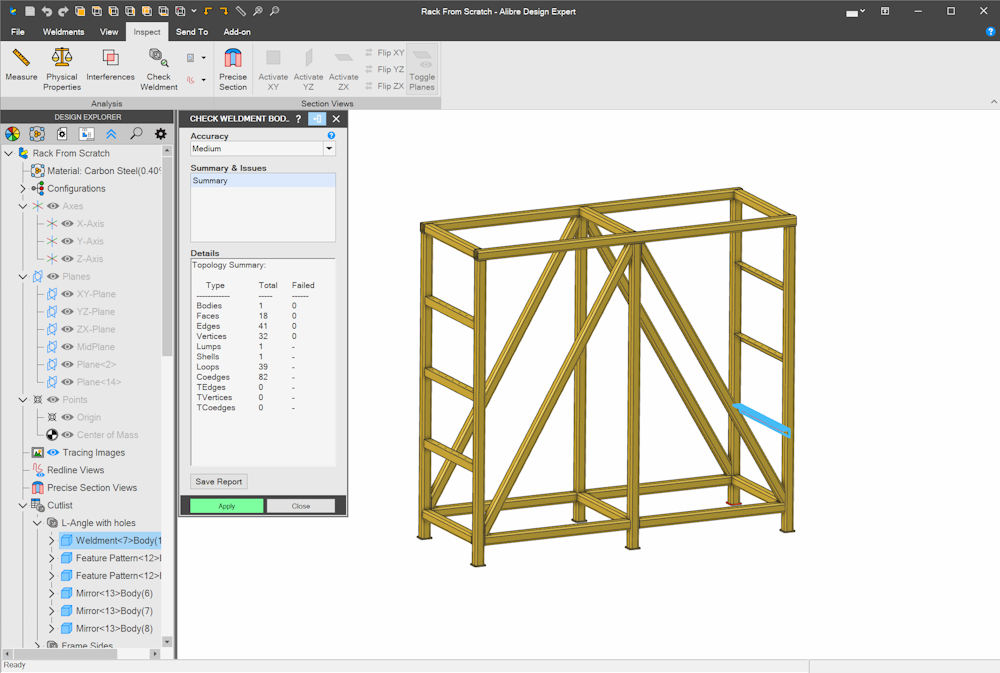

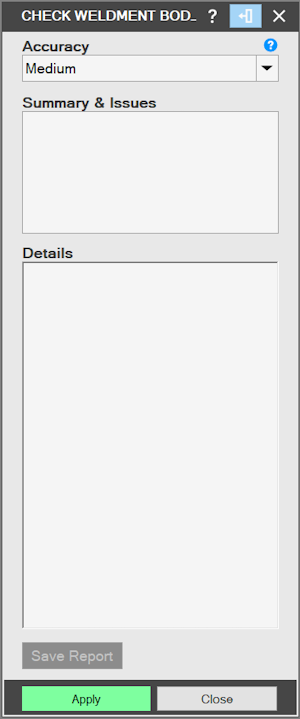

Zostanie wyświetlone okno dialogowe „Sprawdź konstrukcję spawaną”. Ustaw preferowany poziom dokładności („Średnia” (Medium) jest wartością domyślną), a następnie kliknij „Zatwierdź” (Apply).
W oknie dialogowym zostanie wyświetlone podsumowanie wszelkich problemów wraz z podsumowaniem topologii zawierającym wykaz całej geometrii w bryle oraz wszystkich wykrytych nieprawidłowości.
Na podstawie tych informacji możesz określić, czy konieczna jest edycja samej bryły konstrukcji spawanej, czy profilu konstrukcji w Alibre Toolbox.
