O procesie tworzenia rysunku

About the Drawing Process

Tworzenie rysunku zwykle przebiega według określonej kolejności.

Jak utworzyć typowy rysunek

Utwórz nowy obszar roboczy rysunku, wskazując szablon pierwszego arkusza, ustawiając skalę rysunku, wybierając projekt i zestaw widoków standardowych.
Ustaw metodę rzutowania: europejską (First Angle) lub amerykańską (Third Angle). Ustawienie jest przejmowane z szablonu, ale można je zmienić ręcznie.
Wstaw widok lub widoki modelu 3D.
Utwórz przekroje, widoki pomocnicze, widoki z przerwaniem i widoki szczegółowe na podstawie dowolnych widoków umieszczonych na rysunku.
Pokaż lub ukryj linie niewidoczne, znaczniki i linie środkowe oraz krawędzie styczne.
Dodaj, usuń lub przesuń wymiary zgodnie z potrzebami.
Dodaj i przesuń adnotacje.
Zapisz rysunek.
Wydrukuj rysunek.

Poruszanie się między arkuszami rysunku

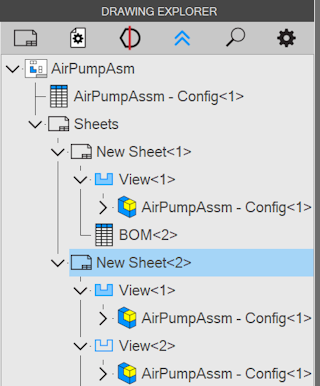

Rysunki mogą mieć jeden lub więcej arkuszy. Jeśli utworzono więcej niż jeden arkusz, użyj „Drzewa rysunku” (Drawing Explorer), aby przełączyć się na inny arkusz. Aby przełączyć się na inny arkusz, musisz najpierw wyjść z trybu szkicu.

Kliknij arkusz w „Drzewie rysunku”. W obszarze roboczym pojawi się wybrany arkusz wraz z umieszczonymi na nim widokami.
