Przycięte ścianki

Miter Flanges

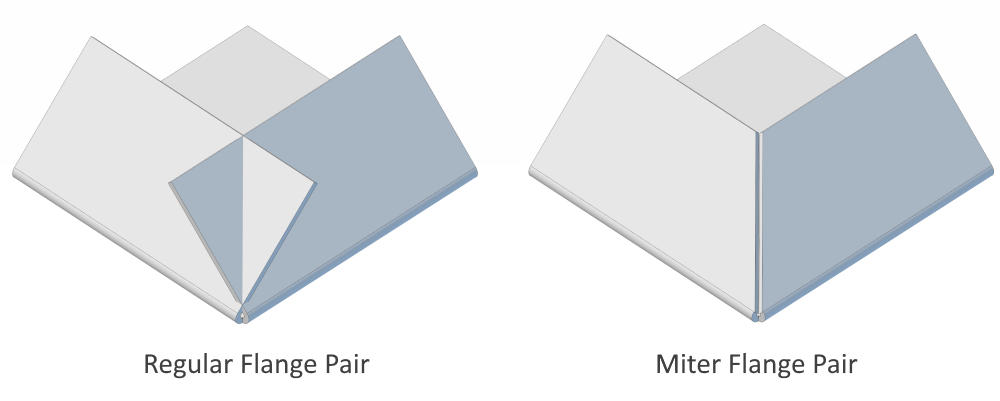

Przycięta ścianka (Miter Flange) jest połączeniem co najmniej 2 ścianek, które są wzajemnie przycięte tak, aby się nie nakładały.

Przykłady przyciętych ścianek

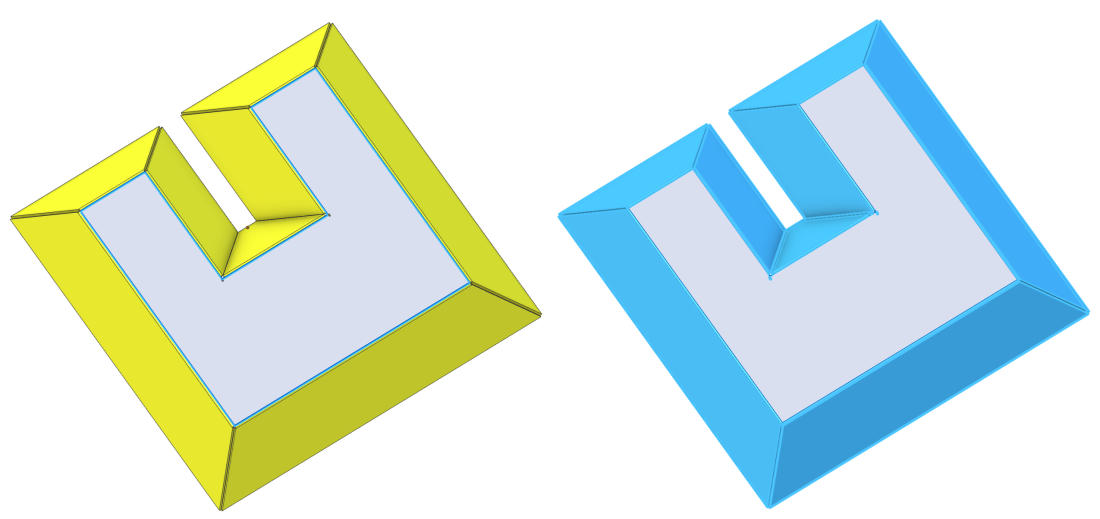

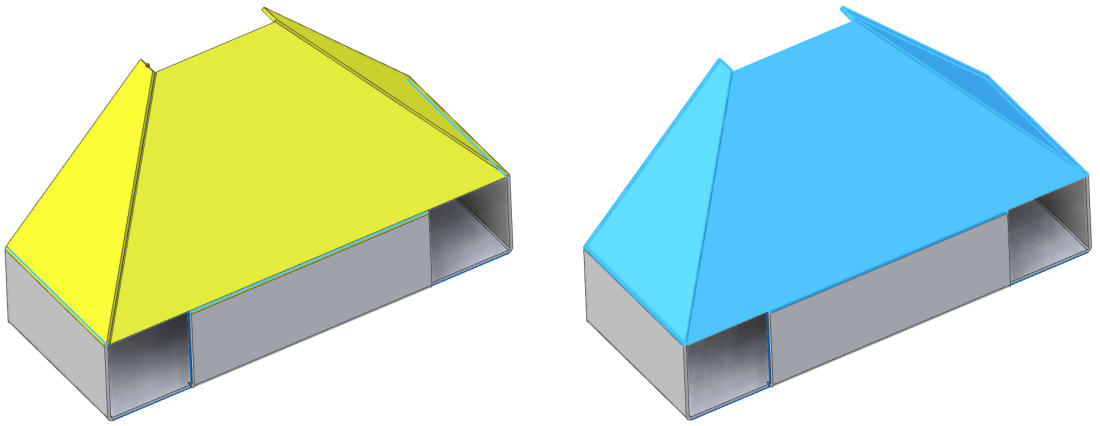

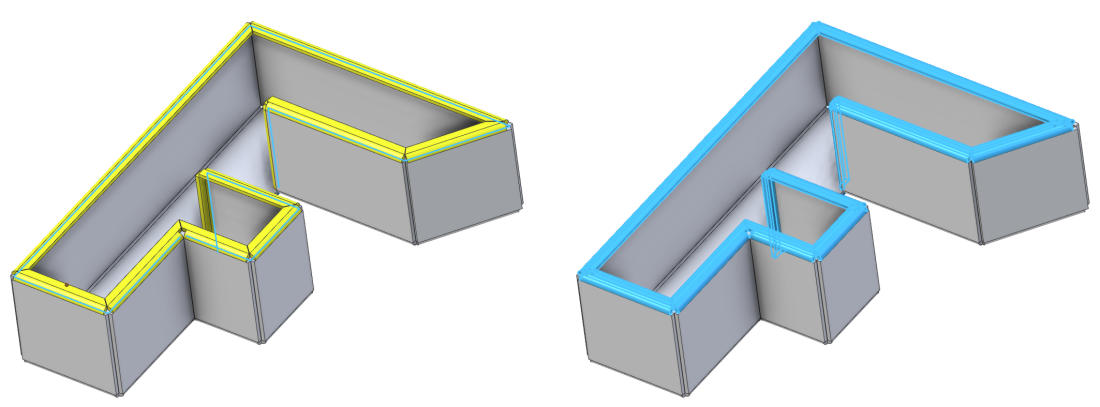

Przycięte ścianki mogą tworzyć wiele rodzajów złożonej geometrii. Poniżej przedstawiono kilka z nich:

Jak tworzyć przycięte ścianki

Otwórz okno „Ścianka” (Flange).
Zaznacz co najmniej 2 krawędzie. Niektóre kombinacje krawędzi nie pozwalają utworzyć przyciętej ścianki.

Przycięte ścianki można tworzyć tylko w ramach tej samej operacji „Ścianka”. Nie można na przykład przyciąć nowej ścianki do istniejącej operacji „Ścianka”. Ścianki muszą zostać utworzone jednocześnie w ramach tej samej operacji.

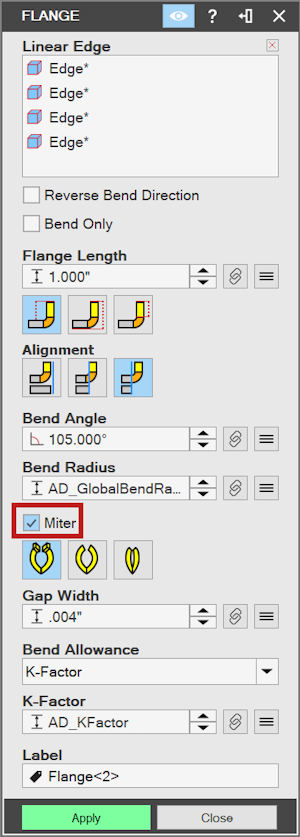

Włącz opcję „Przytnij” (Miter), zaznaczając pole wyboru „Przytnij”.

Po zaznaczeniu tej opcji nakładające się ścianki utworzone w tej operacji zostaną wzajemnie przycięte.

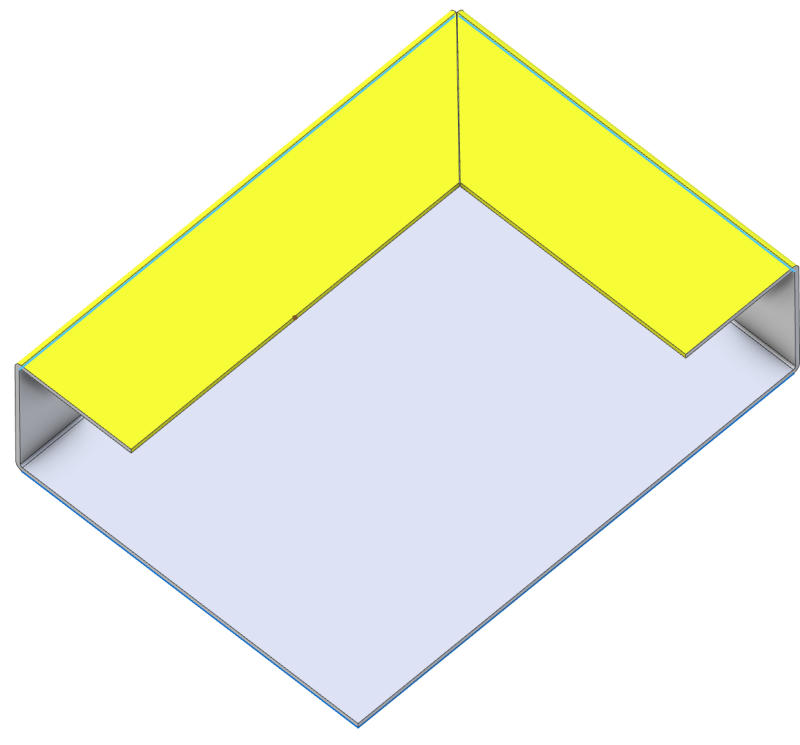

W razie potrzeby dostosuj wartość „Szerokość szczeliny” (Gap Width), aby utworzyć szczelinę między ściankami:

Można również dostosować ustawienie „Typ narożnika” (Corner Type):

„Relief” (Corner Relief) — tworzy narożnik z podcięciem:

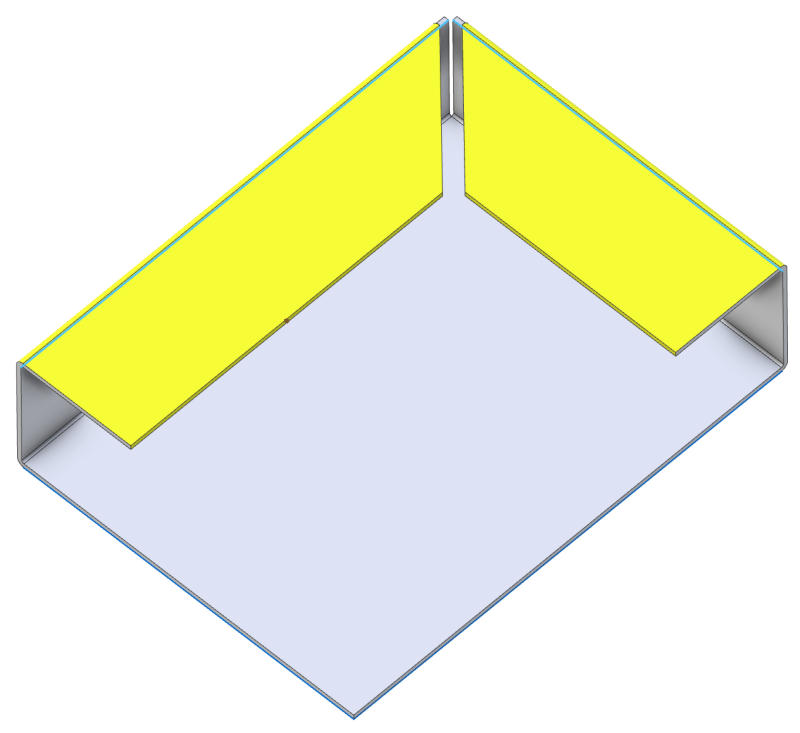

„Otwarty” (Corner Open) — tworzy narożnik otwarty:

Ustawienie „Otwarty” ma uzasadnienie geometryczne, gdy kąty zagięcia są większe niż 90 stopni. Jeśli kąt zagięcia nie jest wystarczająco duży, różnica między ustawieniami „Otwarty” i „Relief” może nie być widoczna. Zależy to od geometrii oraz wartości „Szerokość szczeliny”.

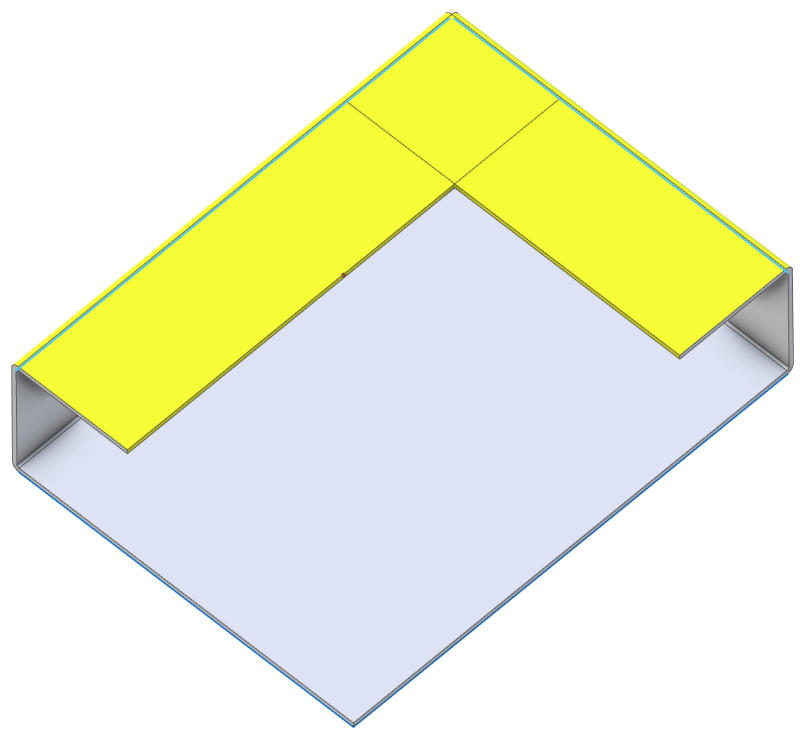

„Zamknięty” (Corner Closed) — tworzy zamknięty narożnik:

Efekt każdego typu narożnika zależy od geometrii i może nie być widoczny, jeśli geometria nie jest odpowiednia. Jeśli na przykład wartość szerokości szczeliny wynosi 1”, a próbujesz utworzyć „Zamknięcie naroża” (Closed Corner), oczekiwany rezultat może pojawić się dopiero po zmniejszeniu szerokości szczeliny do 0”.

Ograniczenia podczas tworzenia przyciętych ścianek

Jeśli zaznaczono opcję „Przytnij”, nie można używać następujących parametrów ścianki:

„Przytnij zagięcia boczne” (Trim side bends)
„Odsunięcia szerokości” (Width Offsets)
„Podcięcie Zagięcia” (Bend Relief)

Oryginał: Miter Flanges
