Wymiarowanie współrzędnościowe

Ordinate Dimensioning

Dostępne w:

Style wymiarowania współrzędnościowego można stosować do szkiców w obszarach roboczych 3D oraz na rysunkach 2D.

Jak wstawiać wymiary współrzędnościowe

• Przejdź do trybu szkicu w widoku lub na arkuszu.

• Kliknij prawym przyciskiem myszy w obszarze roboczym i wybierz opcję „Wymiarowanie współrzędnościowe” (Ordinate Dimension) z menu podręcznego albo wybierz tę opcję z menu rozwijanego „Wymiarowanie” (Dimension) na karcie „Zarządzanie rysunkiem” (Drawing Management).

• Zaznacz figurę, która będzie służyć jako „Figura bazowa” (Baseline figure). Linia ta będzie równoległa do wszystkich wymiarów współrzędnościowych.

• Zaznacz „Początek układu współrzędnych” (Origin) na „Figurze bazowej”.

• Przeciągnij linię wymiarową „Początku układu współrzędnych” poza model i kliknij, aby ją umieścić.

• Zaznacz elementy będące krawędziami lub punktami, które mają zostać zwymiarowane względem tego samego układu współrzędnych. Po zaznaczeniu każdego elementu wymiar zostanie umieszczony w widoku i wyrównany względem „Początku układu współrzędnych”.

Jak wstawiać dodatkowe wymiary współrzędnościowe

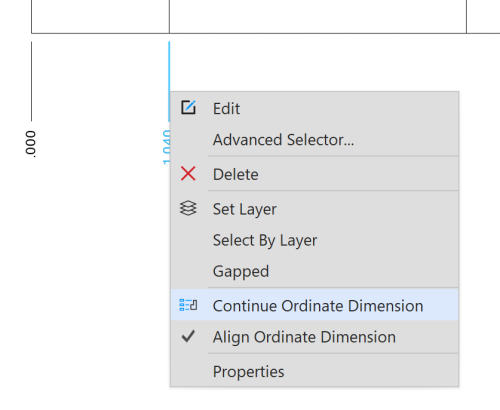

• Kliknij prawym przyciskiem myszy istniejący wymiar współrzędnościowy i wybierz opcję „Kontynuuj wymiarowanie współrzędnościowe” (Continue Ordinate Dimension) z menu podręcznego albo wybierz tę opcję z „Menu edycji rysunku w miejscu” (Drawing In-place Editing Menu).

• Zaznacz następną linię lub punkt, który chcesz dodać do wymiarowania współrzędnościowego.

• Nowy wymiar zostanie dodany do pierwotnego wymiarowania współrzędnościowego.

Wyrównanie

Wymiary zostaną wyrównane tak, aby wszystkie znajdowały się w jednakowej odległości od krawędzi widoku.

| Wymiary poziome umieszczone po lewej lub prawej stronie początku układu współrzędnych zostaną wyrównane do prawej. Wymiary pionowe umieszczone poniżej początku układu współrzędnych zostaną wyrównane do góry

| Wymiary poziome umieszczone po prawej stronie początku układu współrzędnych zostaną wyrównane do lewej. Wymiary pionowe umieszczone powyżej początku układu współrzędnych zostaną wyrównane do dołu

Przenoszenie wymiarów

Po przeniesieniu wymiarów współrzędnościowych zostaną również przeniesione wszystkie pozostałe wymiary współrzędnościowe w danym zestawie, dzięki czemu pozostaną wzajemnie wyrównane. Poszczególne wymiary można przesuwać prostopadle do linii bazowej, tworząc załamanie linii wymiarowej. Aby przenieść wszystkie wymiary, upewnij się, że tryb szkicu nie jest aktywny, a następnie kliknij wymiar i przeciągnij go. Wszystkie wymiary w grupie zostaną automatycznie przesunięte bliżej linii bazowej lub dalej od niej. Jeśli wymiar zostanie przesunięty prostopadle do linii bazowej, zostanie utworzone załamanie.

| Pierwotne położenie wymiaru współrzędnościowego

| Położenie wymiaru współrzędnościowego z załamaniem

Wymiary szeregowe

Wymiarowanie współrzędnościowe można łączyć szeregowo, jak pokazano w poniższych przykładach.

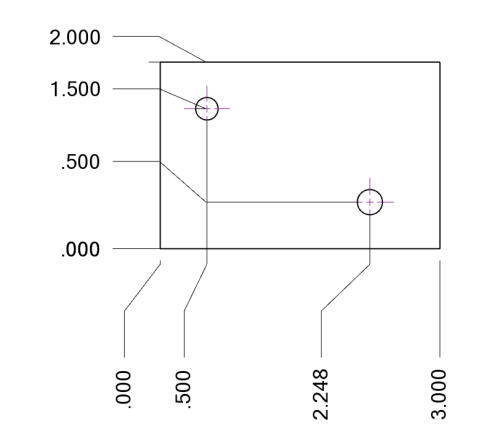

| Pierwotny układ wymiarów współrzędnościowych

| Szeregowy układ wymiarów współrzędnościowych

Wyrównywanie wymiarów współrzędnościowych

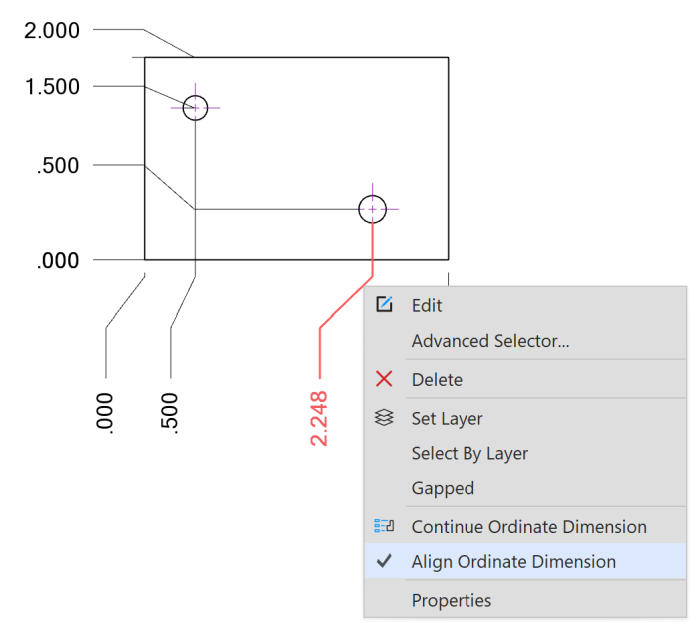

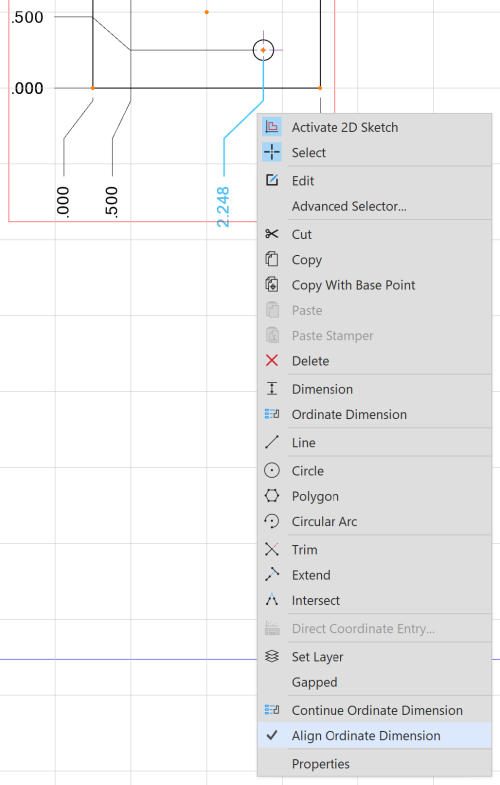

Możesz wyrównać wymiary współrzędnościowe, klikając arkusz prawym przyciskiem myszy i wybierając z menu kontekstowego opcję „Wyrównaj wymiarowanie współrzędnościowe” (Align Ordinate Dimension).

Opcja ta jest dostępna niezależnie od tego, czy tryb szkicu jest aktywny.

Odwracanie kierunku wymiarów współrzędnościowych

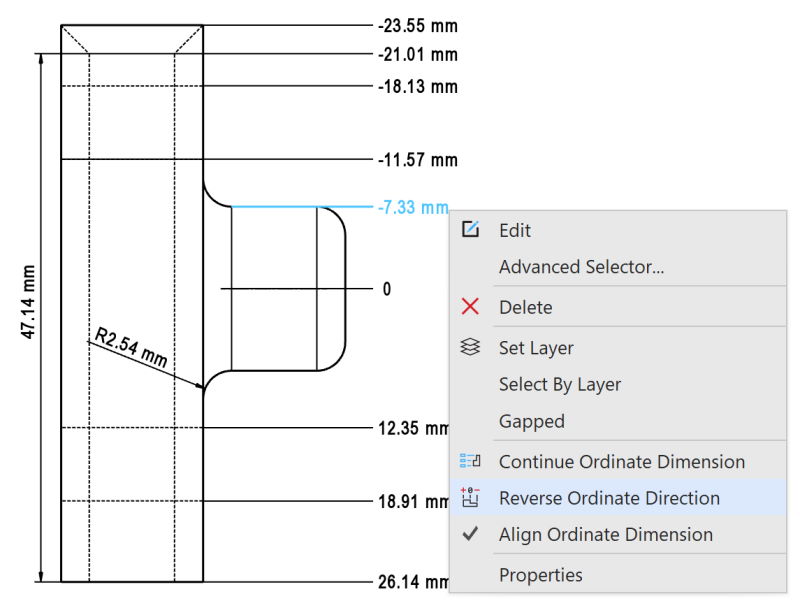

Jeśli zero wymiarowania współrzędnościowego znajduje się pośrodku widoku i wyświetlane są zarówno wartości dodatnie, jak i ujemne, kliknij prawym przyciskiem myszy dowolny wymiar w zestawie i wybierz opcję „Odwróć kierunek wymiarów współrzędnościowych” (Reverse Ordinate Direction).

Aby wyświetlić wartości ujemne w wymiarach współrzędnościowych, zobacz „Wymiary współrzędnościowe” (Ordinate Dimensions).

---

Oryginał: Ordinate Dimensioning
