Zszywanie i rozłączanie powierzchni

Stitch and Unstitch Surfaces

Narzędzie „Zszyj powierzchnie” (Stitch Surface) umożliwia połączenie wielu przylegających powierzchni w jeden element w obszarze roboczym części. Wybrane powierzchnie nie mogą na siebie nachodzić, a każda powierzchnia musi mieć współliniową krawędź wspólną z przylegającymi do niej powierzchniami. Aby odpowiednio dopasować do siebie przylegające powierzchnie przed ich zszyciem, można zastosować operacje przycinania.

UWAGA: Aby użyć narzędzia „Zszyj powierzchnie”, wybrane powierzchnie muszą do siebie przylegać. Jeśli ściany przecinają się lub nie przylegają do siebie, nie można utworzyć zszycia.

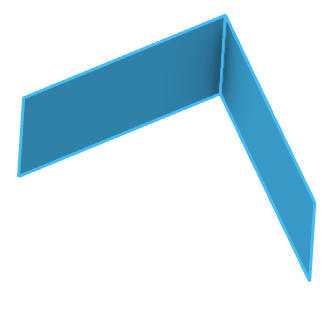

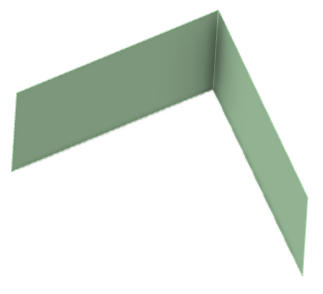

Sytuacje dotyczące powierzchni powodujące błędy	Przykład

Przecinające się |

Nieprzylegające |

Jak zszyć powierzchnie

Wybierz narzędzie „Zszyj powierzchnie” z grupy „Konwertowanie” (Convert) na karcie „Modelowanie powierzchniowe” (Surfacing). Zostanie wyświetlone okno dialogowe „Zszyj powierzchnie”.

W obszarze roboczym wybierz istniejące powierzchnie dla pola „Wybór” (Selection). Wybrane powierzchnie zostaną ze sobą zszyte.

W polu „Nazwa” (Label) wprowadź nazwę zszytej powierzchni. Nazwa ta jest wyświetlana w „Drzewie projektu” (Design Explorer).
Kliknij przycisk „OK” (OK). Zszyta powierzchnia zostanie wyświetlona w obszarze roboczym.

Oryginał: Stitch and Unstitch Surfaces
