Pogrubianie powierzchni

Thicken Surfaces

Po wstawieniu powierzchni można ją pogrubić, aby przekształcić ją w bryłę. Umożliwia to zastosowanie do bryły utworzonej z powierzchni takich elementów geometrii, jak otwory i wycięcia przez wyciągnięcie. Jednocześnie można pogrubić tylko jedną powierzchnię.

Jak pogrubiać powierzchnie

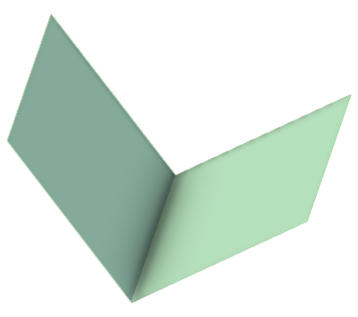

Aby wykonać poniższe instrukcje, musi istnieć powierzchnia. W tym przykładzie zostaną użyte dwie sąsiadujące powierzchnie.

Wybierz narzędzie „Pogrubienie powierzchni” (Thicken Surface) z grupy „Konwertowanie” (Convert) na karcie „Modelowanie powierzchniowe” (Surfacing). Zostanie wyświetlone okno „Pogrubienie powierzchni”.

Zaznacz istniejącą powierzchnię w obszarze roboczym dla pola wejściowego „Powierzchnia” (Surface).

Ustaw wartość w polu „Grubość” (Thickness).

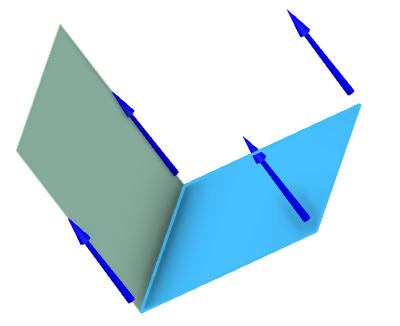

Wybierz „Kierunek” (Direction): „Naprzód” (Forward), „Odwrotnie” (Reverse) lub „W obie strony” (Both Sides).
Wprowadź nazwę pogrubionej powierzchni w polu „Nazwa” (Label). Nazwa ta jest wyświetlana w „Drzewie projektu” (Design Explorer).
Kliknij przycisk „OK” (OK). Pogrubiona powierzchnia zostanie wyświetlona w obszarze roboczym.

Oryginał: Thicken Surfaces
