Praca z właściwościami
Work with Properties
Praca z właściwościami (Properties) odbywa się na karcie danych pliku.
Dostęp do karty danych pliku
Dział zatytułowany „Dostęp do karty danych pliku”Istnieją 2 sposoby dostępu do karty danych.
Kliknij plik w „Przeglądarce PDM”

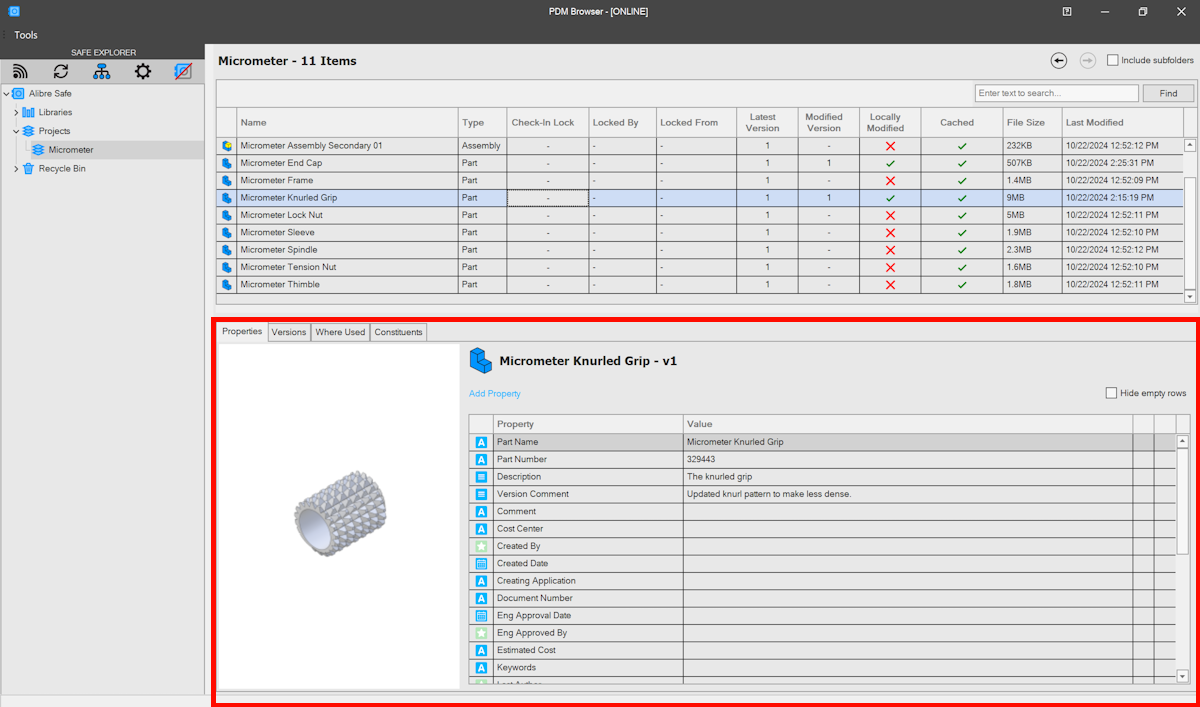

Dział zatytułowany „Kliknij plik w „Przeglądarce PDM””Kliknięcie pliku w „Przeglądarce PDM” (PDM Browser) wyświetla jego kartę „Właściwości”, zawierającą wszystkie właściwości powiązane z plikiem.
Wywołaj kartę danych z Alibre Design

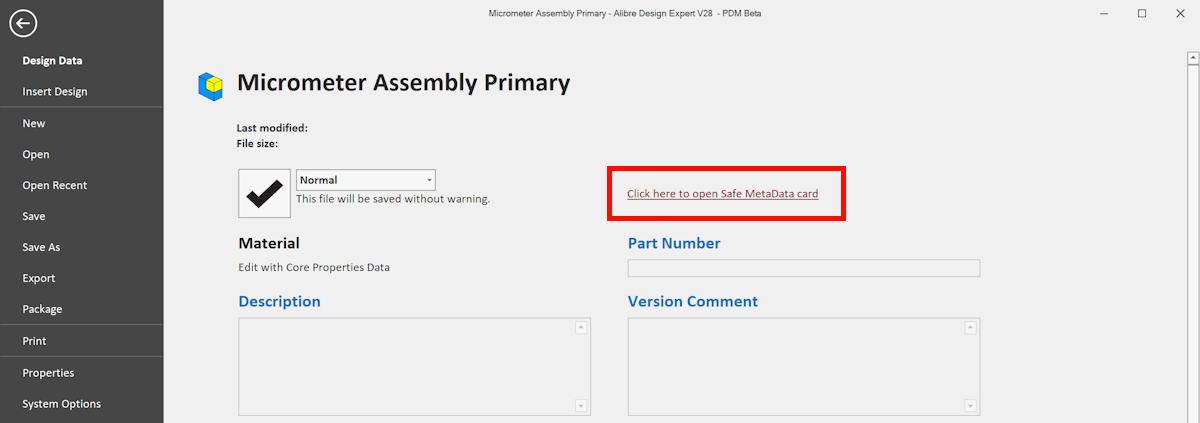

Dział zatytułowany „Wywołaj kartę danych z Alibre Design”Dla plików Alibre Design najwyższego poziomu (Część, Część Blacha, Złożenie, Rysunek 2D, tabela części (BOM), parametr globalny) możesz wywołać kartę danych z widoku Backstage, klikając przycisk „Plik” (File) w obszarze roboczym Alibre, a następnie klikając „Kliknij tutaj, aby otworzyć kartę metadanych sejfu” (Click here to open Safe Metadata card).
Chociaż na stronie „Plik” zobaczysz pola do wprowadzania danych, w przypadku korzystania z sejfu (Safe) dane te będą tylko do odczytu. Aby edytować dane właściwości, musisz kliknąć tekst „Kliknij tutaj, aby otworzyć kartę metadanych sejfu”.
Edycja wartości właściwości
Dział zatytułowany „Edycja wartości właściwości”Aby edytować wartość właściwości, kliknij lewym przyciskiem myszy jej pole danych po prawej stronie nazwy właściwości. W zależności od źródła danych i typu właściwości będzie można wpisać wartość, kliknąć widżet kalendarza albo wybrać wartości z listy rozwijanej. Zmodyfikowane, ale niezatwierdzone wartości właściwości są podświetlone na niebiesko w siatce.

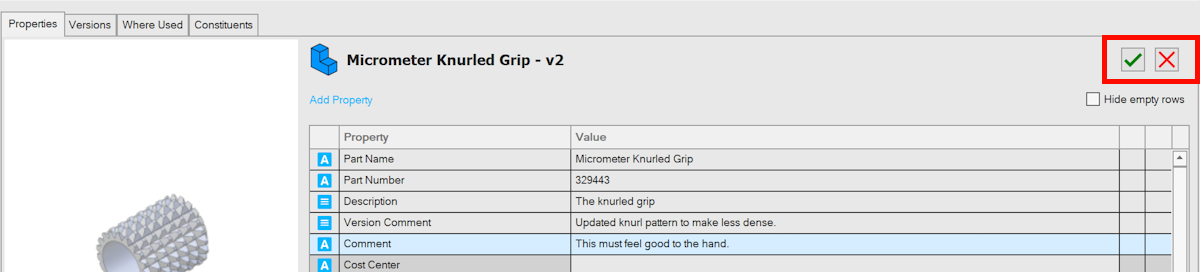

Nie musisz otwierać pliku, aby zmodyfikować jego dane. Jeśli edytujesz z „Przeglądarki PDM”, po pierwszej edycji pojawią się przyciski „Zatwierdź” (Commit) / „Anuluj” (Cancel):
Po zakończeniu wprowadzania zmian kliknij zielony znacznik wyboru, aby zatwierdzić zmiany w lokalnej wersji pliku. Spowoduje to założenie blokady zaewidencjonowania (check-in) pliku do czasu jego zaewidencjonowania, co sfinalizuje zmiany na serwerze.
Dodawanie właściwości do karty danych
Dział zatytułowany „Dodawanie właściwości do karty danych”Istnieją dwa sposoby dodania dowolnej właściwości do karty danych.
Jednorazowo

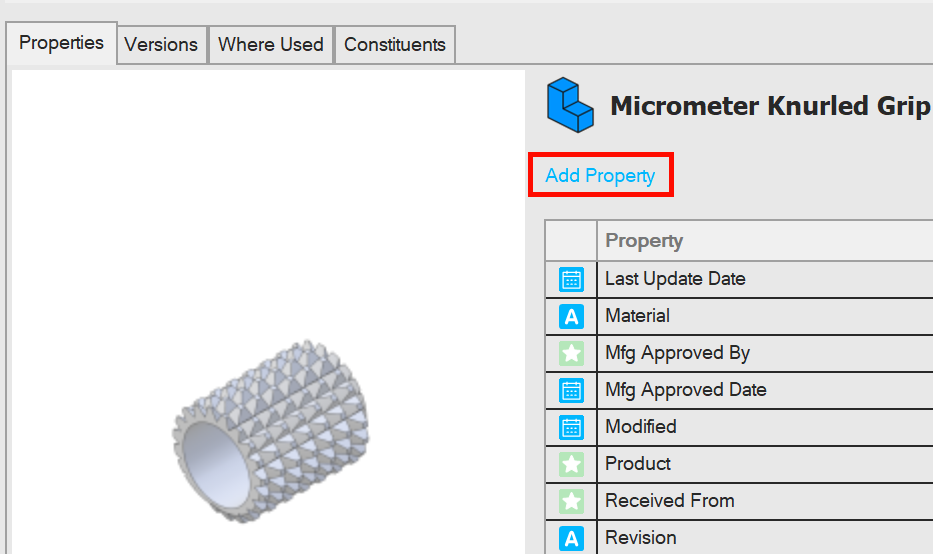

Dział zatytułowany „Jednorazowo”Jeśli masz właściwość używaną rzadko i wolisz dodawać ją do plików tylko w razie potrzeby, znajdź plik w przeglądarce PDM i kliknij „Dodaj Właściwość” (Add Property) na karcie „Właściwości”.
Na końcu listy właściwości zostanie dodany nowy wiersz właściwości, początkowo pusty. Kliknij komórkę właściwości, aby wybrać z listy dostępnych właściwości.
Modyfikacja klasy pliku
Dział zatytułowany „Modyfikacja klasy pliku”Edycja klasy
Jeśli chcesz, aby dana właściwość była dostępna we wszystkich plikach określonej klasy — na przykład chcesz dodać właściwość „Prep Time” do wszystkich komponentów z blachy — edytuj klasę „Część Blacha” (Sheet Metal Part) i upewnij się, że właściwość „Prep Time” znajduje się na liście właściwości domyślnych klasy „Część Blacha”. Właściwość „Prep Time” będzie teraz dostępna w każdym komponencie z blachy.
Jeśli zapiszesz plik z właściwościami niestandardowymi z PDM w „Systemie plików” (File System) Windows, te właściwości niestandardowe nie zostaną przeniesione.
