Wymiarowanie szczelin i otworów

Dimensioning Slots and Holes

Sposób tworzenia i wyświetlania wymiarów związanych ze szczelinami i otworami można dostosować.

Jak wstawić wymiar związany ze szczeliną lub otworem

Wybierz narzędzie „Wymiarowanie precyzyjne” (Standard Dimension) z grupy „Narzędzia do rysowania” (Drawing Tools) na karcie „Zarządzanie rysunkiem” (Drawing Management).
Przesuń kursor myszy nad figurę kołową lub łukową. Figura zostanie wyróżniona kolorem czerwonym.
Kliknij figurę. Zostanie wyświetlony podgląd wymiaru.

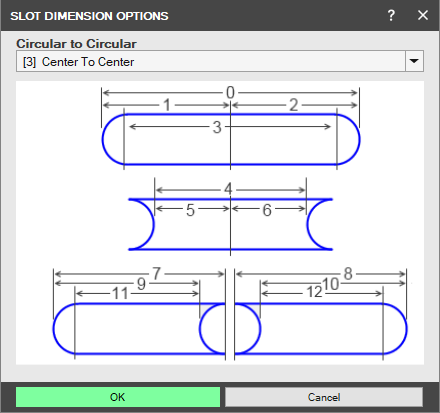

Kliknij drugą figurę kołową lub łukową. Zostanie wyświetlone okno dialogowe „Opcje wymiarowania okręgów” (Slot Dimension Options).

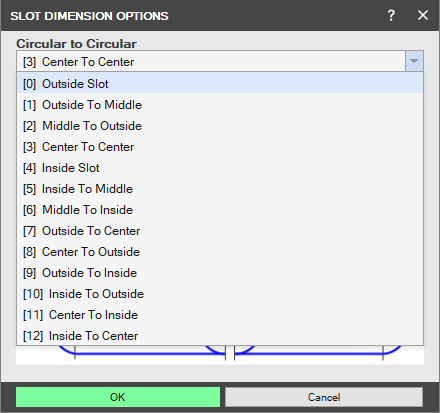

Wybierz typ wymiaru z menu rozwijanego „Okrąg w okrąg” (Circular to Circular).

Kliknij przycisk „OK”. W obszarze roboczym zostanie wyświetlony podgląd wymiaru.
Przesuń kursor myszy w miejsce, w którym chcesz umieścić wymiar, i kliknij przycisk myszy, aby go wstawić.
