Usuwanie lic

Delete Faces

Narzędzie „Usuń lico” (Delete Face) usuwa lica z brył pełnych lub powierzchniowych. Jeśli lico zostanie usunięte z bryły powierzchniowej, pozostałe powierzchnie zostaną ponownie zszyte. Gdy lico zostanie usunięte z bryły pełnej, bryła zostanie rozdzielona na powierzchnie, a wszystkie zaznaczone lica zostaną usunięte. Pozostałe powierzchnie zostaną ponownie zszyte tak, aby utworzyć możliwie najmniejszą liczbę powierzchni.

Jak usuwać lica

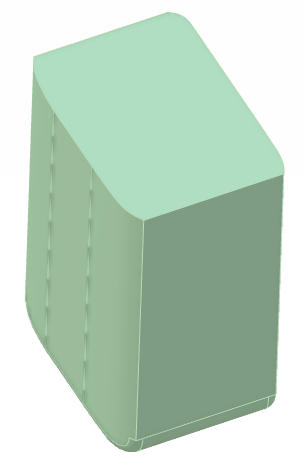

Aby wykonać te instrukcje, musi istnieć co najmniej jedna bryła pełna lub powierzchniowa zawierająca lico. W tym przykładzie zostanie użyty powierzchniowy model 3D.

Wybierz narzędzie „Usuń lico” z grupy „Konwertowanie” (Convert) na karcie „Modelowanie powierzchniowe” (Surfacing). Zostanie wyświetlone okno dialogowe „Usuń lico”.

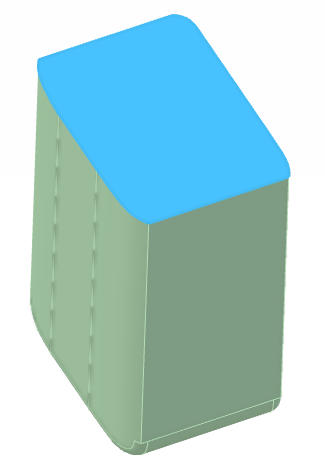

Zaznacz istniejące lica w obszarze roboczym, aby dodać je do pola „Lica” (Faces). Użyj klawisza Ctrl na klawiaturze, aby zaznaczyć wiele lic.

Wprowadź nazwę ponownie zszytych powierzchni w polu „Nazwa” (Label). Nazwa ta jest wyświetlana w „Drzewie projektu” (Design Explorer).

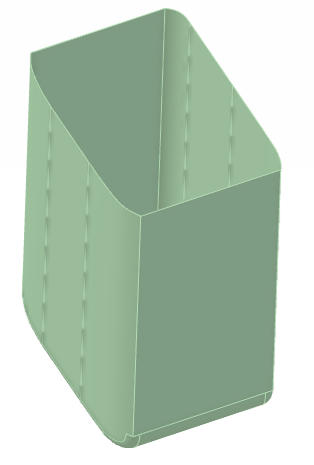

Kliknij przycisk „OK” (OK). Pozostałe lica zostaną wyświetlone w obszarze roboczym.

Oryginał: Delete Faces
