Kształty kwadratowe

Square Shapes

Jak utworzyć kształty kwadratowe

• Wybierz narzędzie „Profil kwadratowy” (Square Shape) z rozwijanego menu „Kształty” (Shapes) w grupie „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 2D” (2D Sketching).

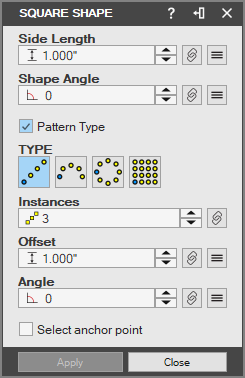

• Zostanie wyświetlone okno dialogowe „Profil kwadratowy”. Ustaw wartość „Długość boku wzdłuż X (XL)” (Side Length along X (XL)) oraz wartość „Kąt (A)” (Angle (A)).

• Jeśli chcesz utworzyć wzór, zaznacz pole wyboru „Typ Wzoru” (Pattern Type), a następnie wybierz typ wzoru.

• Ustaw w razie potrzeby wartości „Instancje” (Instances), „Odsunięcie” (Offset) i „Kąt” (Angle)

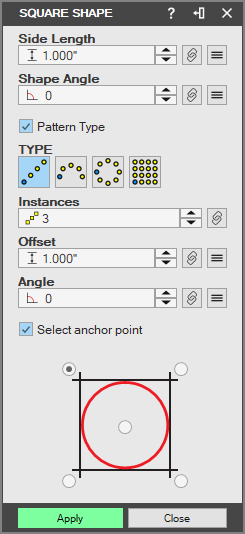

• Jeśli chcesz zmienić punkt zakotwiczenia (domyślnie jest to środek), zaznacz pole wyboru „Zaznacz utwierdzoną część” (Select anchor point). Pozwoli to określić, gdzie względem kursora myszy zostanie umieszczony pierwszy kształt we wzorze.​

Ta opcja jest niedostępna dla typów wzoru „Łuk” i „Kołowy”.

• Kliknij miejsce, w którym mają zostać umieszczone profile. Wartości wzoru można nadal modyfikować.

• Kliknij przycisk „Zatwierdź” (Apply), aby zaakceptować wszystkie zmiany.

Po umieszczeniu wzoru szkicu wszystkie kształty we wzorze zostaną zgrupowane jako jeden profil szkicu i nie można ich rozdzielić. Wzór kształtów można jednak edytować.

• Kliknij przycisk „Zamknij” (Close), aby zamknąć okno dialogowe.

Jak edytować kształty kwadratowe

• Kliknij kształt w obszarze roboczym prawym przyciskiem myszy i wybierz opcję „Edycja” (Edit) albo kliknij kształt dwukrotnie w obszarze roboczym.

• Zostanie wyświetlone okno dialogowe „Profil kwadratowy”. Zmień dowolne wartości.

• Kliknij przycisk „OK”, aby zaakceptować wszystkie zmiany. Profile zostaną zaktualizowane w obszarze roboczym.

Kształty szkicu można edytować wyłącznie za pomocą okna dialogowego kształtu.

---

Oryginał: Square Shapes
