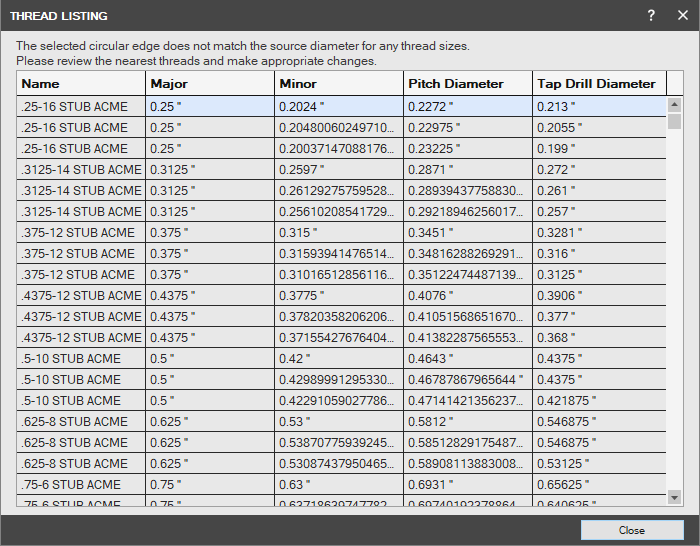

Od wersji v28.1 narzędzie „Gwint zewnętrzny” (External Thread) jest dostępne we wszystkich wersjach programu. We wcześniejszych wersjach to narzędzie było dostępne tylko w Alibre Design Professional i Expert. Gdy w oknie dialogowym „Gwint zewnętrzny” jest zaznaczona opcja „Filtruj gwinty według wybranej geometrii” (Filter Threads by Selected Geometry), wyświetlane dostępne gwinty zostaną ograniczone na podstawie geometrii wybranej w polu kombi „Krawędzie walców” (Circular edges). Jeśli w polu kombi nie ma żadnej geometrii, zostanie wyświetlone okno dialogowe „Lista gwintów” (Thread Listing). Celem tego okna dialogowego jest pokazanie najpopularniejszych rozmiarów gwintów, aby model można było zmodyfikować tak, by odpowiadał typowemu oznaczeniu gwintu.
Filtrowane typy gwintów
Dział zatytułowany „Filtrowane typy gwintów”Gdy wybrano geometrię i „Serię” (Series) w celu utworzenia gwintu zewnętrznego, nie wszystkie opcje będą wyświetlane na liście rozwijanej „Rozmiar” (Size). Ta lista jest celowo ograniczona, tak aby wyświetlany był tylko zakres ±25% średnicy źródłowej.
Wszystkie typy dostępne, gdy opcja „Filtruj według wybranej geometrii” jest wyłączona
Tylko typy w zakresie ±25% dostępne, gdy opcja „Filtruj według wybranej geometrii” jest włączona
