Szkice do konstrukcji spawanych
Sketches for Weldments
Podobnie jak w przypadku każdej innej części 3D, należy zacząć od szkicu. Ze względu na specyfikę konstrukcji spawanych nie trzeba jednak używać zamkniętych figur. Można naszkicować cały kształt części przed zastosowaniem operacji konstrukcji spawanej. Szkic może obejmować elementy 2D i 3D na wielu płaszczyznach.
Założenia projektowe podczas szkicowania

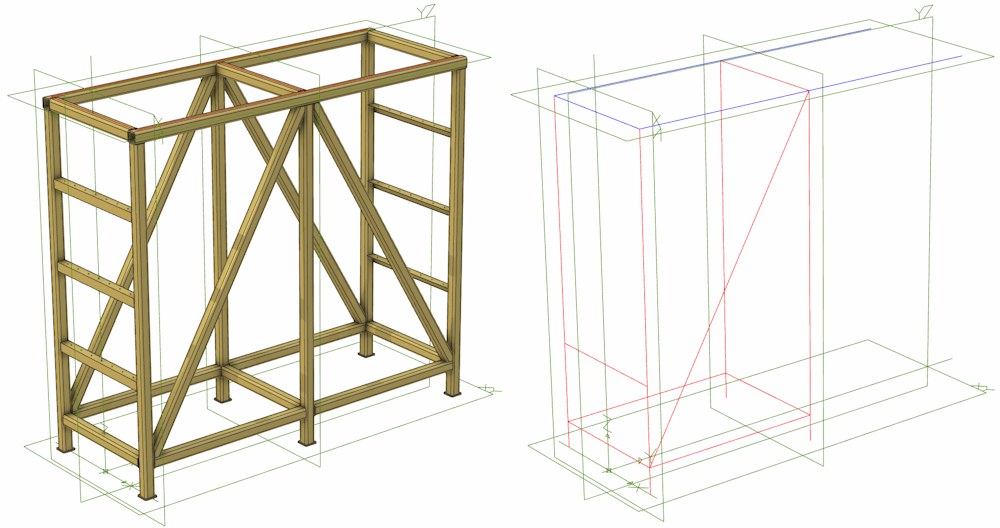

Dział zatytułowany „Założenia projektowe podczas szkicowania”Podczas tworzenia szkicu pamiętaj o założeniach projektowych. Jeśli na przykład niektóre elementy modelu będą powielane we wzorze lub odbijane lustrzanie, nie musisz uwzględniać ich w szkicu. Ten przykład przedstawia stojak z powielonymi szczeblami po obu stronach i podporami odbitymi lustrzanie. Przyjrzyj się użytym szkicom.

Nadal stosuj podstawowe zasady szkicowania: w pełni definiuj szkice za pomocą wymiarów i wiązań, aby zapewnić dokładność modeli. Elementy szkicu są traktowane podobnie jak ścieżki operacji po ścieżce, dlatego dopuszczalne są otwarte kontury.
Główna różnica dotycząca szkiców konstrukcji spawanych

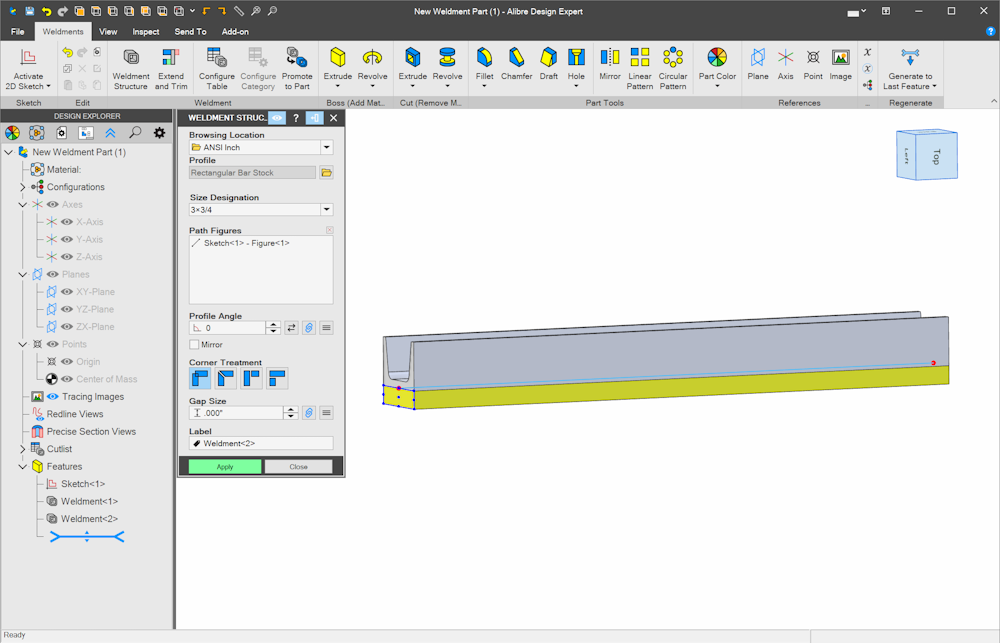

Dział zatytułowany „Główna różnica dotycząca szkiców konstrukcji spawanych”Główna różnica polega na tym, że tego samego szkicu można użyć do utworzenia wielu brył konstrukcji spawanej. W tym przykładzie ceownik i pręt prostokątny są umieszczone jeden na drugim, a oba korzystają z tego samego szkicu bazowego. Orientację brył względem szkicu omówimy w sekcji „Tworzenie konstrukcji spawanych”.
