Tworzenie nazw

Creating Labels

Nazwy mogą służyć do oznaczania widoków projektu na rysunkach, a także do nadawania tytułu rysunkowi lub oznaczania obszarów części.

Jak utworzyć nazwę

• Otwórz obszar roboczy „Część” (Part) lub „Rysunek 2D” (Drawing).

• Kliknij prawym przyciskiem myszy puste miejsce w szablonie i wybierz opcję „Uaktywnij szkic na arkuszu” (Activate Sketch on Sheet). Zostanie włączony „Tryb szkicu” (Sketch Mode).

• Wybierz opcję „Nazwa” (Label) z grupy „Profile” (Sketch Figures) na karcie „Szkicowanie” (Sketching).

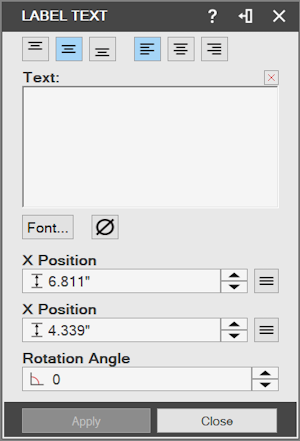

• Zostanie wyświetlone okno dialogowe „Nazwa tekstu” (Label Text). Wpisz żądany tekst w polu „Tekst” (Text).

• Zmień opcje wyrównania i czcionki oraz w razie potrzeby dodaj symbole.

• Ustaw opcje „Pozycja” (Position) i „Obrót” (Rotation), aby określić położenie tekstu na rysunku, a następnie kliknij miejsce, w którym ma zostać umieszczony tekst. Nazwę można umieścić więcej niż jeden raz.

• Kliknij przycisk „Zatwierdź” (Apply).

• Po umieszczeniu wszystkich wystąpień nazwy kliknij przycisk „Zamknij” (Close).

---

Oryginał: Creating Labels
