Aktualizowanie widoków rysunku

Update Drawing Views

Może zajść potrzeba wprowadzenia zmian w modelach części lub złożeń nawet po utworzeniu ich rysunków 2D. Po wprowadzeniu i zapisaniu zmiany w modelu części lub złożenia odpowiadający mu rysunek 2D stanie się nieaktualny, ponieważ nie zawiera najnowszych informacji o modelu. Aby temu zaradzić, można zaktualizować rysunek, wczytując nowe dane modelu.

Jeśli rysunek 2D modelu zostanie otwarty po wprowadzeniu i zapisaniu zmian w modelu, można wybrać poszczególne widoki do aktualizacji. Rysunek zostanie otwarty w trybie „Edycja” (Edit), chociaż niektóre polecenia mogą być niedostępne dla nieaktualnych widoków.

Jeśli rysunek 2D jest już otwarty, gdy zmiany w modelu zostaną zapisane, można odświeżyć rysunek nowymi danymi modelu, aby był aktualny.

W obu przypadkach, jeśli widok jest zależny od innego widoku, nie można go ponownie rzutować bez zaznaczenia również wszystkich widoków nadrzędnych.

Jak aktualizować widoki rysunku

Wybierz narzędzie „Aktualizuj widoki” (Reproject Views) na karcie „Zarządzanie rysunkiem” (Drawing Management).

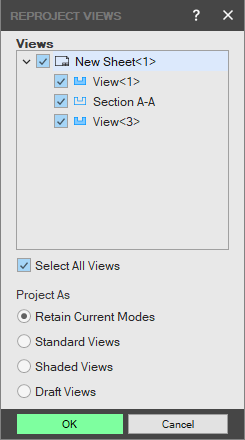

Zostanie wyświetlone okno dialogowe „Aktualizuj widoki”. Widoki, które są nieaktualne, zostaną automatycznie zaznaczone do ponownego rzutowania, ale w razie potrzeby możesz zaznaczyć dodatkowe widoki.

Nieaktualne widoki są oznaczone czerwonymi ikonami.

Wybierz ustawienie w polu „Ustawienia widoku projektu” (Project View Mode).

„Robocze widoki” (Draft Views) — nieaktualne elementy zostaną rzutowane w trybie „Widok roboczy” (Draft View)
„Rzutowanie” (Standard Views) — nieaktualne elementy zostaną rzutowane w trybie „Precyzyjny” (Standard)
„Widok cieniowany” (Shaded View) — nieaktualne elementy zostaną rzutowane w trybie cieniowanym
„Zachować tryb widoku” (Retain View Mode) — nieaktualne widoki zostaną rzutowane w trybie, w którym aktualnie się znajdują
Kliknij przycisk „OK”.

Jak zmienić konfigurację w widoku

Jeśli „Widok główny” (Principal View) ma więcej niż jedną „Konfigurację” (Configuration), pod węzłem „Widok” (View) należącym do „Widoku głównego” w „Drzewie rysunku” (Drawing Explorer) będzie znajdować się węzeł „Konfiguracje” (Configurations).

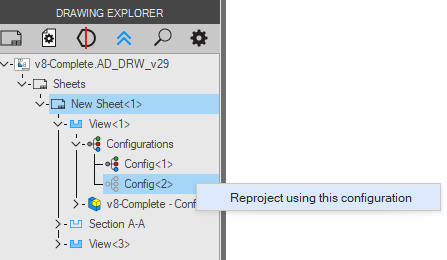

Kliknij prawym przyciskiem myszy nieaktywną konfigurację w „Drzewie rysunku”, aby wyświetlić opcję „Rzutuj ponownie przy użyciu tej konfiguracji” (Reproject Using This Configuration). Wywołanie tego polecenia spowoduje ponowne rzutowanie projektu i uaktywnienie wybranej konfiguracji. Wszystkie widoki zależne od widoku głównego również zostaną zaktualizowane do nowej konfiguracji.

Oryginał: Update Drawing Views
