Tworzenie i usuwanie szczelin kołowych

Create and Delete Circular Slots

Można utworzyć dwa różne typy szczelin kołowych (Circular Slots):

• Środek, Początek, Koniec (Center, Start, End)

• Początek, Koniec, Promień (Start, End, Radius)

Jak utworzyć łuk kołowy typu Środek, Początek, Koniec

• Wybierz narzędzie „Szczelina kołowa - Środek, Początek, Koniec” (Circular Slot- Center, Start, End) z grupy „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 2D” (2D Sketching).

• Kliknij, aby umieścić środek łuku. Okrąg zostanie wyświetlony w podglądzie jako niebieska linia.

• Kliknij miejsce, w którym ma zostać umieszczony początek łuku.

• Kliknij miejsce, w którym ma zostać umieszczony koniec łuku.

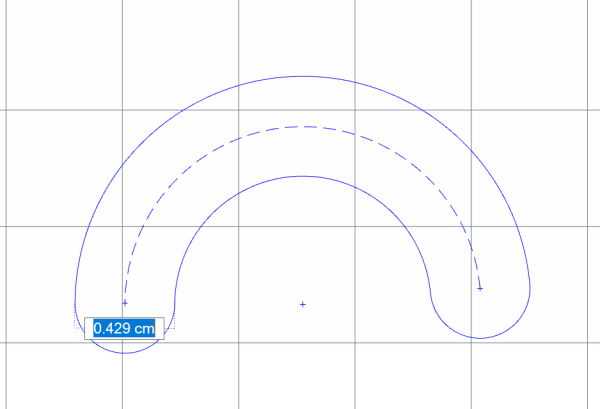

• Następnie użyj myszy lub wpisz wartość, aby określić wysokość szczeliny.

Jak utworzyć szczelinę kołową przez 3 punkty

• Wybierz narzędzie „Szczelina kołowa - łuk przez trzy punkty” (Circular Slot- Three Point Arc) z grupy „Elementy szkicu” na karcie „Szkicowanie 2D”.

• Kliknij, aby umieścić początek łuku. Linia zostanie wyświetlona w podglądzie na pomarańczowo.

• Kliknij miejsce, w którym ma zostać umieszczony koniec łuku.

• Kliknij miejsce, aby określić promień łuku i utworzyć trzeci węzeł łuku.

• Następnie użyj myszy lub wpisz wartość, aby określić wysokość szczeliny.

Jak usunąć szczelinę kołową

• Przejdź do trybu „Edytuj szkic” (Edit Sketch Mode).

• Kliknij i przeciągnij ramkę zaznaczenia wokół szczeliny, aby zaznaczyć wszystkie obiekty szkicu i odniesienia.

• Wybierz polecenie „Usuń” (Delete). Można też nacisnąć klawisz Delete na klawiaturze.

---

Oryginał: Create and Delete Circular Slots
