Podstawy przekrojów
Loft Basics
Przekroje dodają lub usuwają materiał poprzez sekwencję profili i powierzchnie powiązane z każdym profilem — ilość i rozmiar utworzonego lub usuniętego materiału zależą od kształtu i położenia profili. Operacja „Wyciągnięcie Przekrój” (Boss Loft) generuje powierzchnię interpolującą profile. Operacja „Wycięcie Przekrój” (Cut Loft) usuwa materiał wzdłuż umownej ścieżki prowadzącej przez sekwencję profili. Aby utworzyć przekrój, wskaż sekwencję profili rozmieszczonych w przestrzeni modelu. Technika ta umożliwia tworzenie stosunkowo złożonych powierzchni na podstawie zestawu krzywych przekrojowych. Przekroje wymagają co najmniej dwóch szkiców utworzonych na różnych płaszczyznach. Przekroje można tworzyć między płaszczyznami równoległymi lub przecinającymi się, o ile profile się nie przecinają.
Przykłady przekrojów
Dział zatytułowany „Przykłady przekrojów”Pełną listę opcji parametrów w oknie dialogowym „Przekrój” (Loft) oraz ich rezultatów zawiera temat Przykłady przekrojów. Typowe zastosowania przekrojów obejmują tworzenie kadłubów statków i samolotów. Poniżej przedstawiono przykłady kształtów, które można utworzyć przy użyciu przekrojów.

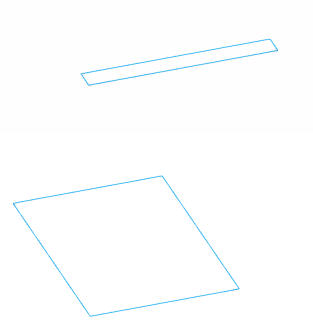

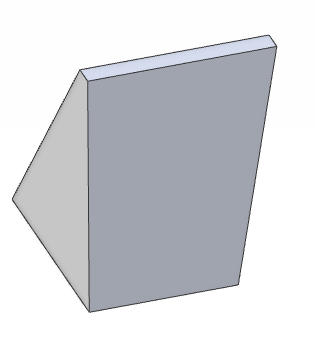

- Przykład 1: Prosty przekrój łączący kwadrat na jednej płaszczyźnie z wąskim prostokątem na innej płaszczyźnie

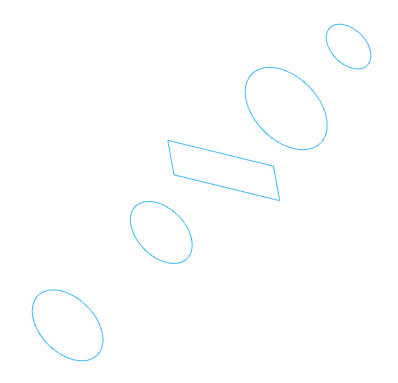

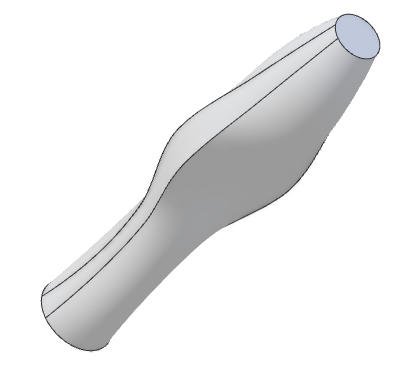

- Przykład 2: Przekrój łączący wiele szkiców za pomocą płynnego przejścia

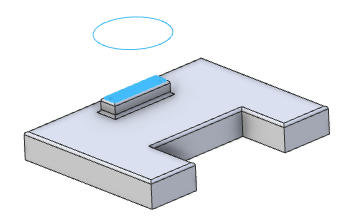

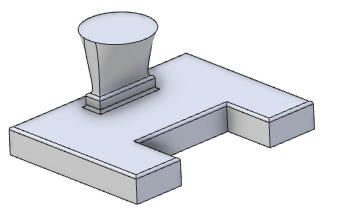

- Przykład 3: Przekrój utworzony od istniejącej ściany do profilu szkicu
