Przekroje

Section View

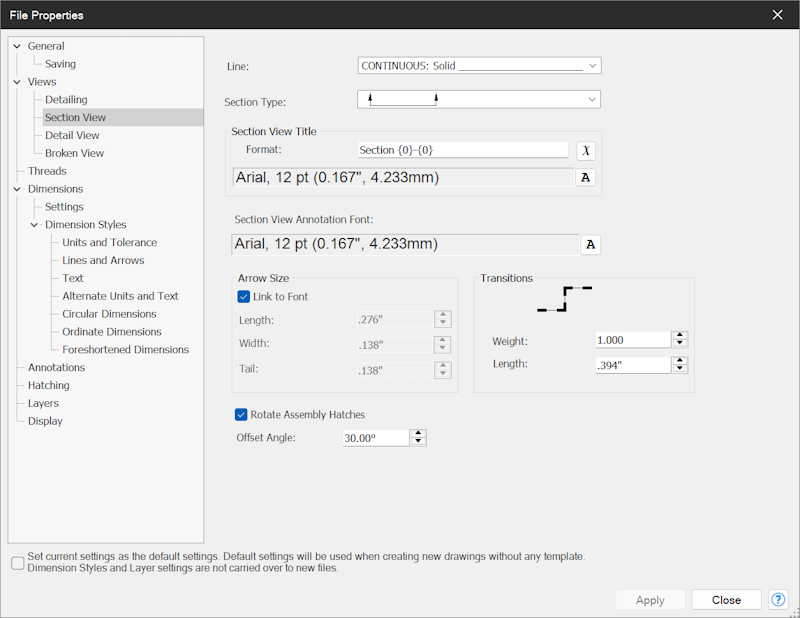

Te opcje są dostępne tylko w środowisku „Rysunek 2D” (Drawing).

• Opcja „Linia” (Line) ustawia typ linii dla „Widok przekroju” (Section Views)

• Opcja „Typ oznaczenia” (Section Type) ustawia typ przekroju dla „Widok przekroju”

• Opcja „Ustaw aktualne ustawienia jako domyślne…” (Set current settings as the default settings…) umożliwia ustawienie wszystkich ustawień jako domyślnych po kliknięciu przycisku „Zatwierdź” (Apply)

„Oznaczenie widoku przekroju” (Section View Title)

• Opcja „Format” (Format) ustawia tekst wyświetlany w widokach zależnych

• Opcja „Czcionka” (Font) ustawia „Czcionkę”, „Styl czcionki” (Font Style), „Rozmiar” (Size), „Efekty czcionki” (Font Effects) i „Skrypt” (Script) oznaczeń widoku przekroju

„Czcionka oznaczenia widoku przekroju” (Section View Annotation Font)

Opcja „Czcionka” ustawia „Czcionkę”, „Styl czcionki”, „Rozmiar”, „Efekty czcionki” i „Skrypt” adnotacji widoku przekroju.

„Rozmiar strzałki” (Arrow Size)

• Opcja „Według czcionki” (Link to Font) włącza lub wyłącza powiązanie rozmiaru strzałek z rozmiarem czcionki. Wyłączenie tej opcji umożliwia ręczne ustawienie rozmiarów strzałek.

• Opcja „Długość” (Length) ustawia długość grotów strzałek

• Opcja „Szerokość” (Width) ustawia szerokość grotów strzałek

• Opcja „linia” (Tail) ustawia długość linii strzałek

„Linia przekroju” (Transitions)

• Opcja „wybierz wagę” (Weight) ustawia grubość zakończeń i narożników linii widoku przekroju.

• Opcja „Długość” ustawia długość zakończeń i narożników linii widoku przekroju.

---

Oryginał: Section View
