Używanie konfiguracji we wzorach złożenia
Using Configurations in Assembly Patterns
Podczas tworzenia wzoru komponentu w obszarze roboczym „Złożenie” (Assembly) wszystkie instancje wzoru będą używać tej samej „Konfiguracji” (Configuration), która była aktywna dla instancji pierwotnej, nazywanej również instancją źródłową, w chwili tworzenia. Aktywną konfigurację każdej instancji można zmienić niezależnie od pozostałych.
Modyfikowanie konfiguracji używanej po utworzeniu wzoru
Dział zatytułowany „Modyfikowanie konfiguracji używanej po utworzeniu wzoru”Można zmodyfikować aktywną konfigurację dowolnej instancji wzoru, w tym instancji źródłowej. Wszystkie instancje wzoru działają niezależnie w odniesieniu do konfiguracji.
Modyfikowanie konfiguracji instancji wzoru

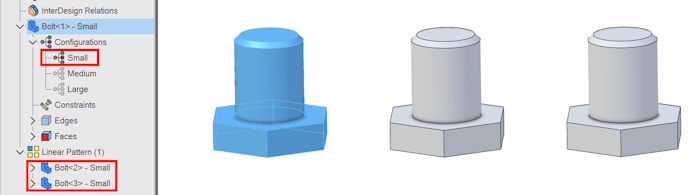

- Utwórz wzór w złożeniu z części lub złożenia mającego wiele konfiguracji. W naszym przykładzie MyPart<1> ma pięć konfiguracji. Aktywna konfiguracja instancji źródłowej, „Małe” (Small), jest używana domyślnie dla 2 instancji wzoru.

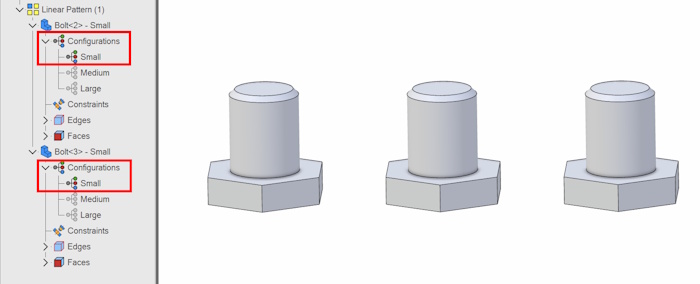

- Rozwiń węzeł operacji „Wzór” (Pattern), a następnie rozwiń węzły komponentów, aby wyświetlić ich konfiguracje. W naszym przykładzie konfiguracje „Małe” są pokazane jako aktywne.

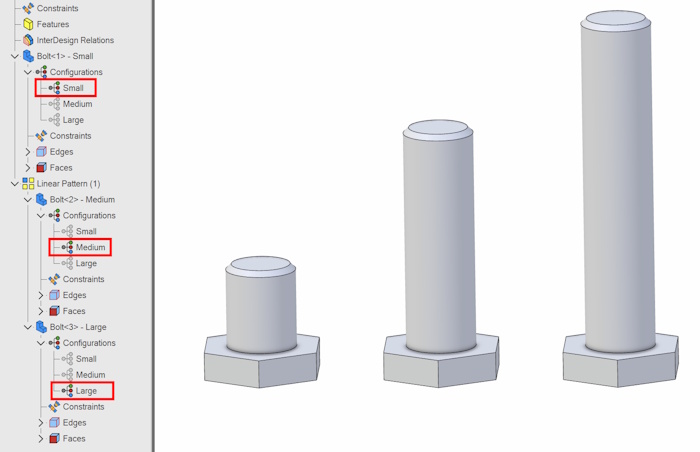

- Kliknij dwukrotnie lewym przyciskiem myszy nazwę konfiguracji albo kliknij ją prawym przyciskiem myszy i wybierz polecenie „Uaktywnij” (Activate), aby uaktywnić inną konfigurację. Model zostanie zaktualizowany. Można to zrobić niezależnie dla każdej części. W naszym przykładzie każdej z dwóch instancji wzoru przypisano inną konfigurację.
