Wstawianie dodatkowych widoków precyzyjnych

Insert Additional Standard Views

Po utworzeniu „Widoku precyzyjnego” (Standard View) można utworzyć dodatkowe widoki precyzyjne, które zostaną przeskalowane i wyrównane względem widoku początkowego.

Jak utworzyć dodatkowe widoki precyzyjne

• Znajdź „Widok<1>” (View<1>) w zestawie widoków, który jest „Widokiem z przodu” (Front View). W „Drzewie rysunku” (Drawing Explorer) będzie oznaczony niebieską, wypełnioną ikoną.

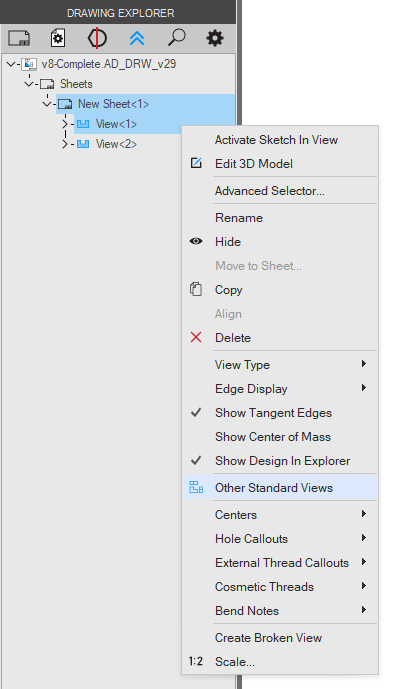

• Kliknij widok lub obszar roboczy rysunku prawym przyciskiem myszy i wybierz opcję „Inne rzuty” (Other Standard Views).

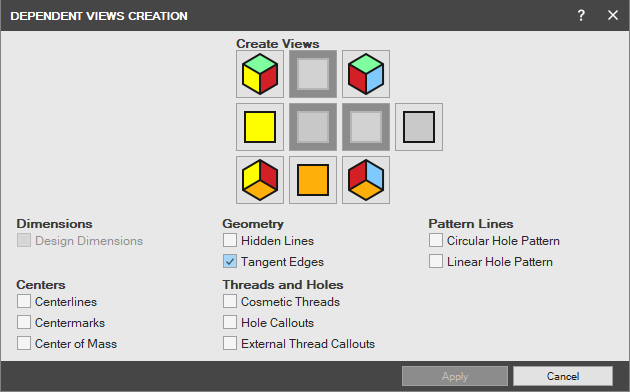

• Zostanie wyświetlone okno dialogowe „Tworzenie widoków zależnych” (Dependent Views Creation). Widoki oznaczone zielonym polem wyboru reprezentują istniejące widoki. Zaznacz dodatkowe widoki, które chcesz dodać.

• Wybierz żądane opcje uszczegółowienia.

• Kliknij przycisk „OK”. Wybrane widoki zostaną rozmieszczone wokół „Widoku z przodu”.

---

Oryginał: Insert Additional Standard Views
