Widoki pomocnicze

Auxiliary Views

„Widok pomocniczy” (Auxiliary View) tworzy widok na podstawie innego widoku przez rzutowanie geometrii prostopadle do wybranej krawędzi lub wzdłuż osi. Jest przydatny, gdy potrzebny jest widok części, który nie jest równoległy do żadnego z widoków „Rzutowanie” (Standard Views). „Widok pomocniczy” można utworzyć na podstawie dowolnego innego typu widoku. Widoki pomocnicze można przesuwać wyłącznie prostopadle do ściany w „Widoku nadrzędnym” (Parent View).

Jak utworzyć widok pomocniczy

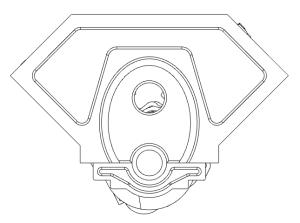

Aby utworzyć „Widok pomocniczy”, musi już istnieć widok. W tym przykładzie zostanie użyty widok silnika.

Wybierz narzędzie „Widok pomocniczy” w sekcji „Widoki dodatkowe” (Secondary Views) na karcie „Arkusze i Widoki” (Sheets and Views).

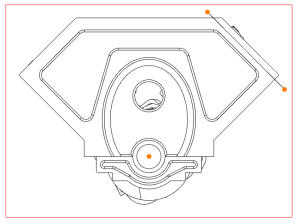

Wybierz widok, a narzędzie „Linia” (Line) zostanie wybrane automatycznie. Użyj go, aby narysować linię przez widok. Naciśnij klawisz Escape na klawiaturze lub kliknij dwukrotnie, aby zakończyć rysowanie linii.

Do utworzenia „Widoku pomocniczego” można również wybrać krawędź modelu

Kliknij narzędzie „Utwórz widok” (Create View) w sekcji „Utwórz widok” na karcie „Narzędzia widoku pomocniczego” (Auxiliary View Tools).

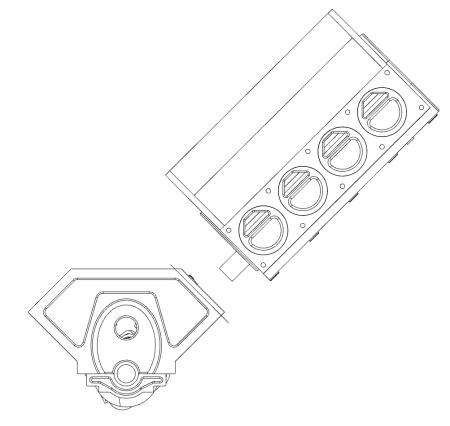

Zostanie wyświetlony podgląd „Widoku pomocniczego”. Umieść go, przesuwając kursor myszy w żądane miejsce i klikając.

„Widok pomocniczy” zostanie utworzony w „Obszarze roboczym rysunku” (Drawing Workspace).
Aby przerwać wyrównanie między „Widokiem nadrzędnym” a „Widokiem pomocniczym”, kliknij wyrównany widok prawym przyciskiem myszy i wybierz opcję „Wyrównaj” (Align). Spowoduje to wyłączenie tej opcji, dzięki czemu widok będzie można swobodnie przeciągać bez ograniczeń.
