Używanie operacji części w konstrukcjach spawanych

Using Part Features with Weldments

Środowisko konstrukcji spawanej (Weldment) zawiera ograniczony zestaw operacji części, których możesz używać w modelach konstrukcji spawanych. Możesz je stosować do brył konstrukcji spawanej albo używać do tworzenia w modelu brył niebędących konstrukcją spawaną. Te operacje to:

„Wyciągnięcie proste” (Extrude Boss) i wycięcie
„Wyciągnięcie obrotowe” (Revolve Boss) i wycięcie
Zaokrąglenia
Fazowania
Kąty pochylenia
„Otwór” (Hole)

Oraz

„Lustro” (Mirror)
Funkcje wzoru liniowego i promieniowego

Te narzędzia znajdziesz na środku karty „Konstrukcja spawana” na wstążce.

Dodawanie operacji części do brył konstrukcji spawanej

Aby ukończyć model, możesz potrzebować dodać do brył konstrukcji spawanej inne wycięcia, otwory, operacje wykańczające, takie jak zaokrąglenia, lub wzory. Poniżej pokażemy, jak użyć narzędzi „Otwór”, „Wzór” (Pattern), „Lustro” i wyciągnięcia do ukończenia naszego modelu regału (Rack).

Podczas dodawania operacji takich jak otwory i wyciągnięcia zaznacz bryłę lub bryły, których dotyczy operacja, w polu „Bryły docelowe” (Target Bodies), tak jak w obszarze roboczym złożenia.

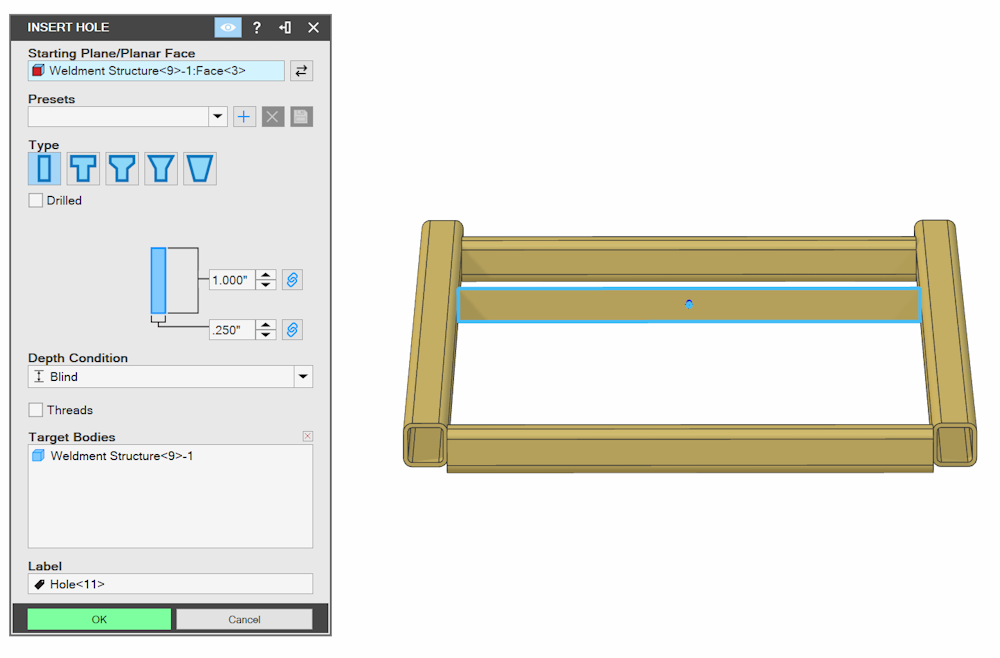

Dodawanie otworów

Podobnie jak w obszarze roboczym części, wybierz narzędzie „Otwór”, wskaż lico, na którym chcesz umieścić otwór, a następnie ustaw średnicę, głębokość, określenie głębokości i gwinty (jeśli występują). W tym przykładzie dodajemy do kątownika (L-angle) otwór o średnicy 0,250” bez gwintu.

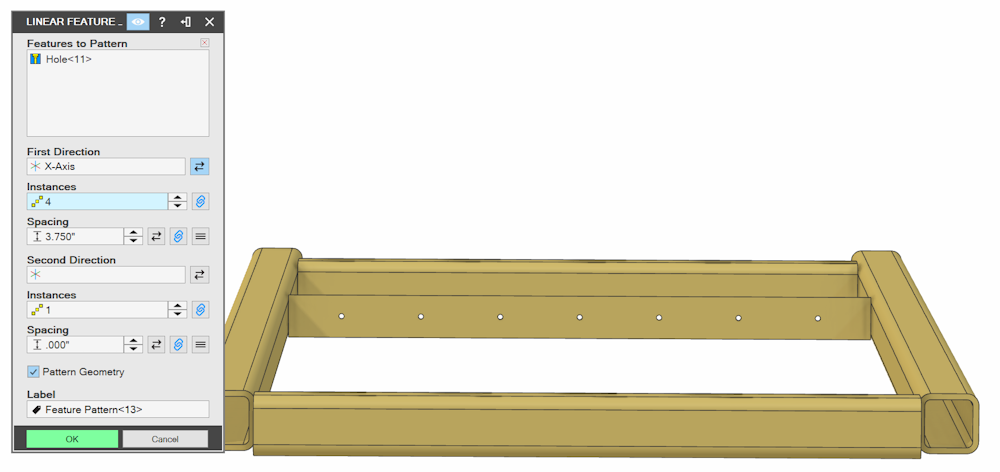

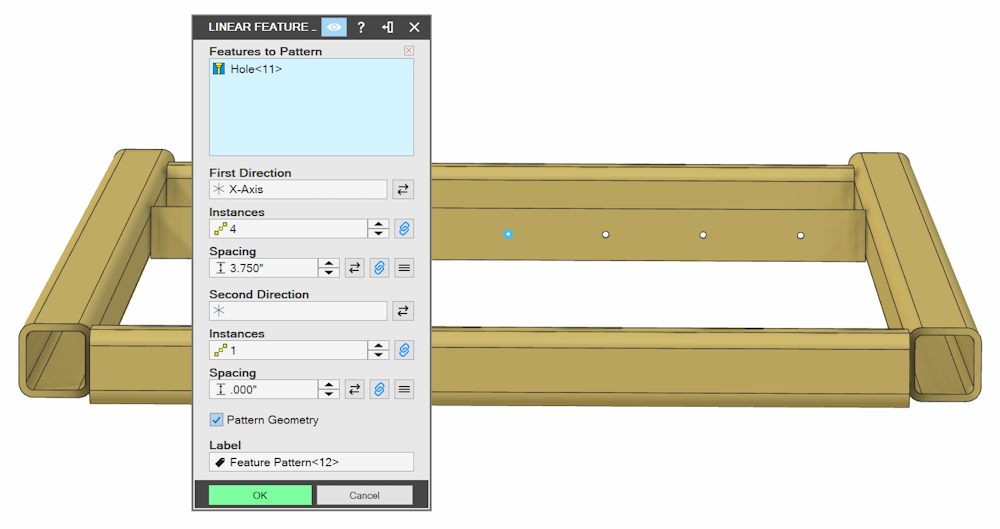

Dodawanie wzorów operacji

Następnie wykonaj wzór otworów na całej długości kątownika. Ponieważ otwór wyjściowy umieściliśmy pośrodku, trzeba będzie dwukrotnie wykonać „Liniowy wzór operacji” (Linear Feature Pattern).

Następnie wykonaj wzór kątownika, aby ukończyć tę stronę ramy.

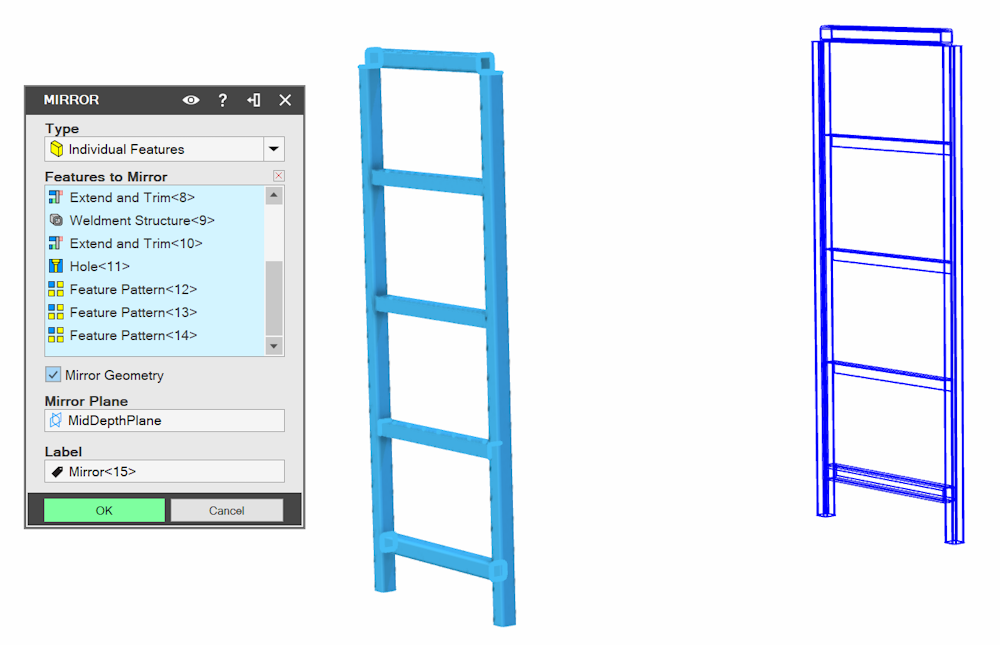

Operacje lustra

Teraz, gdy jedna strona regału jest ukończona, można ją odbić lustrzanie względem płaszczyzny, aby utworzyć drugą stronę. Pamiętaj, aby w operacji lustra zaznaczyć wszystkie struktury konstrukcji spawanej, operacje i wzory.

Następnie można zastosować dodatkowe konstrukcje spawane, operacje przycinania, lustra i wzory operacji, aby ukończyć regał.

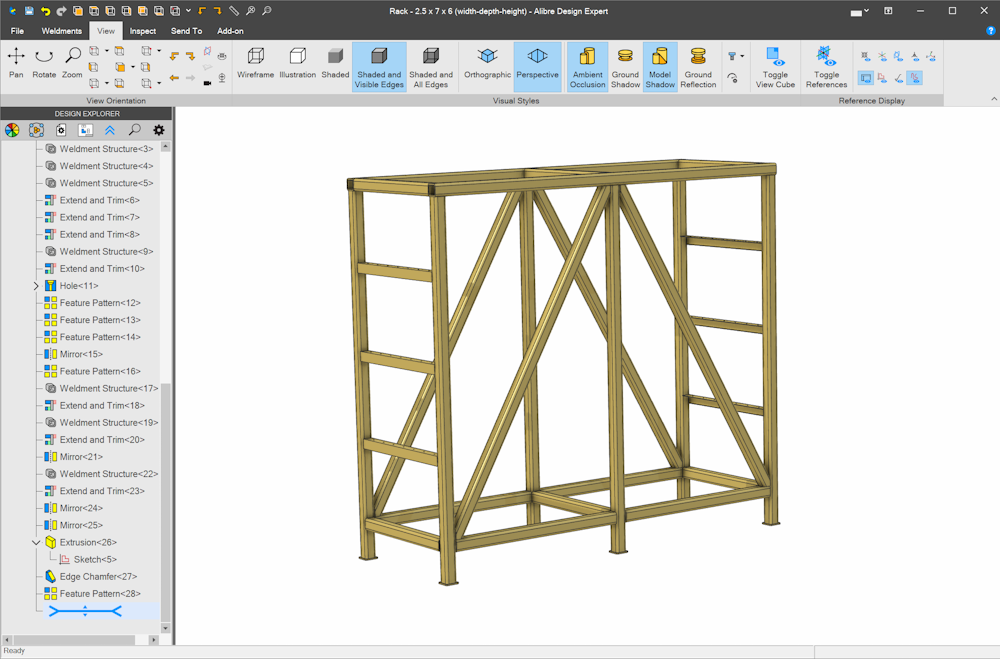

Wyciągnięcia

Wyciągnięć można używać do tworzenia brył niebędących konstrukcją spawaną; w tym przykładzie wyciągnięcie z fazowaniem i wzorem operacji służy do utworzenia nóżek regału (zobacz zrzut ekranu powyżej).

Konstrukcje spawane można wstawiać do środowiska projektowania złożeń („Środowisko projektowania złożeń”, Assembly Workspace) i ustalać ich położenie relacjami, ale operacje złożenia („Operacje złożenia”, Assembly Features), takie jak otwory i wycięcia wyciągnięciem, nie mogą być stosowane do konstrukcji spawanych. Aby zastosować te operacje, trzeba edytować konstrukcję spawaną i zastosować je bezpośrednio.
