Rzuty

Detailing

Dostęp do tych opcji jest możliwy wyłącznie w obszarze roboczym „Rysunek 2D” (Drawing).

• Opcja „Ustaw aktualne ustawienia jako domyślne…” (Set current settings as the default settings…) umożliwia ustawienie wszystkich ustawień jako domyślnych po kliknięciu przycisku „Zatwierdź” (Apply).

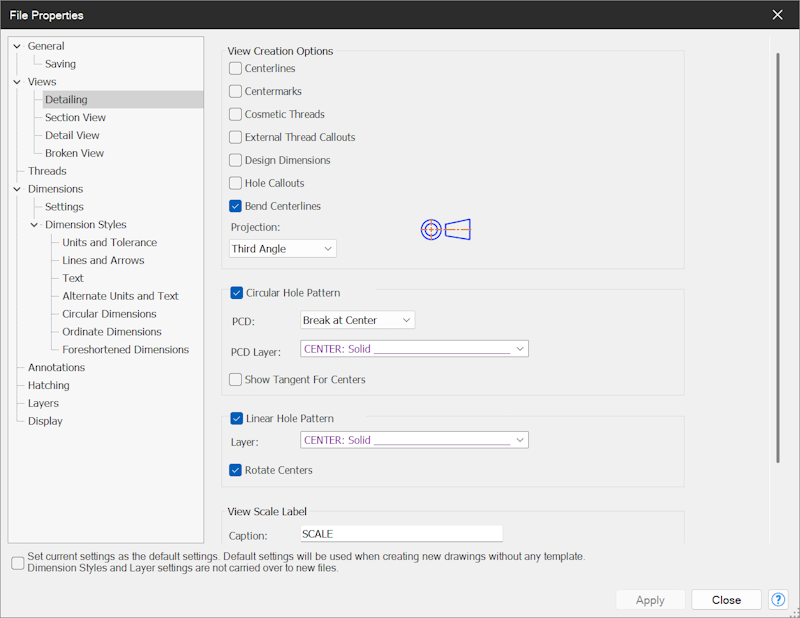

„Pokaż opcje tworzenia” (View Creation Options)

• Opcje w grupie „Pokaż opcje tworzenia” służą do włączania lub wyłączania podczas tworzenia widoku następujących elementów: „Linie środkowe” (Centerlines), „Osie symetrii otworu” (Centermarks), „Zarys gwintu” (Cosmetic Threads), „Oznaczenie gwintu zewnętrznego” (External Thread Callouts), „Wymiarowanie projektu” (Design Dimensions), „Oznaczenie otworu” (Hole Callouts) i „Linia środkowa zagięcia” (Bend Centerlines).

• Opcja „Perspektywa” (Projection) określa użycie podczas tworzenia nowego widoku rzutowania „europejskie” (First Angle) lub „amerykańskie” (Third Angle).

„Wzór kołowy otworów” (Circular Hole Pattern)

• Opcje w grupie „Wzór kołowy otworów” przełączają wyświetlanie przedłużenia średnicy lub łuku wzoru od środka wzoru do środków otworów, gdy we wzorze kołowym używane są otwory (a nie wyciągnięte szkice).

• Opcja „PCD” (PCD) określa sposób wyświetlania osi symetrii otworu dla wzoru za pomocą opcji „Ciągły” (Continous), „Przerwa w środkach” (Break at Center) i „Przerwa na geometrii” (Break at Geometry).

• Opcja „Warstwa okręgu podz.” (PCD Layer) określa typ warstwy okręgów podziałowych.

• Opcja „Pokaż styczne dla środków” (Show Tangent For Centers) przełącza wyświetlanie części osi symetrii otworu stycznej do okręgu podziałowego.

„Liniowy wzór otworów” (Linear Hole Pattern)

• Opcje w grupie „Liniowy wzór otworów” przełączają użycie liniowych wzorów otworów podczas tworzenia nowego widoku.

• Opcja „Warstwa” (Layer) określa typ warstwy liniowych wzorów otworów.

• Opcja „Obróć środki” (Rotate Centers) przełącza obracanie osi symetrii otworów wzoru liniowego utworzonego pod kątem, tak aby były ustawione pionowo i poziomo.

„Etykieta skali widoku” (View Scale Label)

• Opcja „Podpis” (Caption) określa podpis używany w tekście etykiety skali widoku.

• Opcja „Separator” (Separator) określa znak używany jako separator w etykietach skali widoku.

• Opcja „Czcionka” (Font) określa „Czcionkę”, „Styl czcionki” (Font Style), „Rozmiar” (Size), „Efekty czcionki” (Font Effects) i „Skrypt” (Script) etykiet skali widoku.

---

Oryginał: Detailing
