Opcje symbolu pozycji gwintu 2D

2D Thread Callout Options

Dostęp do tych opcji jest możliwy tylko w obszarze roboczym „Rysunek 2D” (Drawing).

Opcja „Ustaw bieżące ustawienia jako ustawienia domyślne…” (Set current settings as the default settings…) umożliwia ustawienie wszystkich ustawień jako domyślnych po kliknięciu przycisku „Zatwierdź” (Apply).

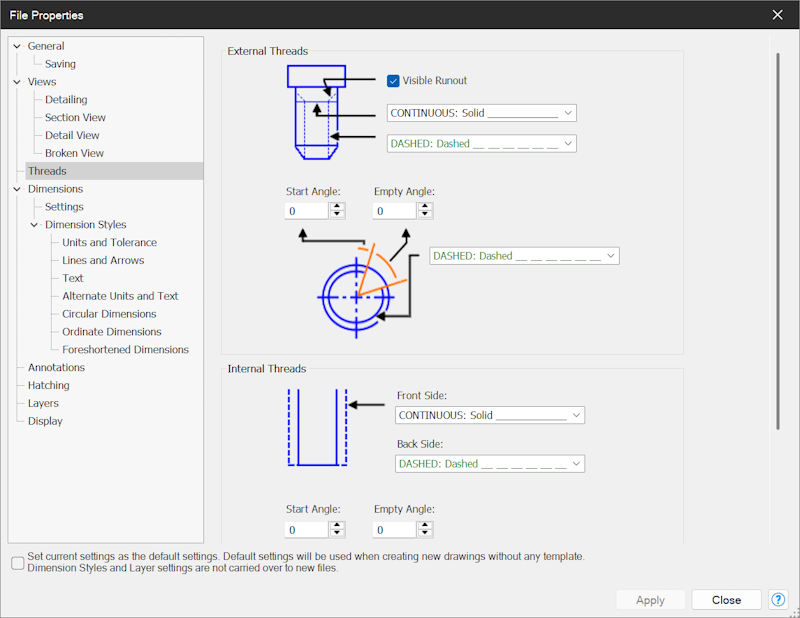

„Gwint zewnętrzny” (External Threads)

Opcja „Widoczne wyjście” (Visible Runout) przełącza widoczność wyjść gwintu
Opcje „Warstwa gwintu” (Thread Layer) określają sposób wyświetlania warstw gwintu
Opcja „Kąt Początku” (Start Angle) określa położenie pustej przestrzeni na gwincie
Opcja „Pusty kąt” (Empty Angle) określa kąt gwintu. Na przykład wartość 0 daje pełny okrąg, a wartość 90 daje 3/4 okręgu.

Opcja „Czcionka” (Font) określa „Czcionkę”, „Styl czcionki” (Font Style), „Rozmiar” (Size), „Efekty czcionki” (Font Effects) i „Skrypt” (Script) dla adnotacji „Widoku szczegółowego” (Detail View).
Opcja „Przód” (Front Side) określa sposób wyświetlania przednich warstw gwintu wewnętrznego.
Opcja „Tył” (Back Side) określa sposób wyświetlania tylnych warstw gwintu wewnętrznego.
Opcje „Warstwa gwintu” określają sposób wyświetlania warstw gwintu
Opcja „Kąt Początku” określa położenie pustej przestrzeni na gwincie
Opcja „Pusty kąt” określa kąt gwintu, przy czym wartość 0 daje pełny okrąg, a wartość 90 tworzy 3/4 okręgu
