Profil i ścieżka przeciągnięcia

Profile and Sweep Path

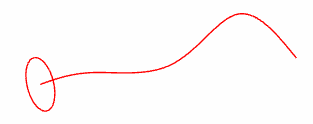

Ten skrypt tworzy gładką ścieżkę rury za pomocą szkicu 3D, a następnie okrąg na jednym z jej końców, definiujący profil przeciągnięcia. Operację przeciągnięcia można następnie dokończyć ręcznie.

# create the part and get the yz plane
MyPart = Part('Test')
YZPlane = MyPart.GetPlane('YZ-Plane')

# create the route for the pipe
PipeRoute = MyPart.Add3DSketch('Pipe Route')
PipeRoute.AddBspline([0, 0, 0,    5, 0, 0,    10, 5, 5,    15, 10, 5,    15, 15, 15])

# create the pipe profile as a circle on the yz plane
StartProfile = MyPart.AddSketch('Start Profile', YZPlane)
StartProfile.AddCircle(0, 0, 5, False)
