Opcje STL

STL Options

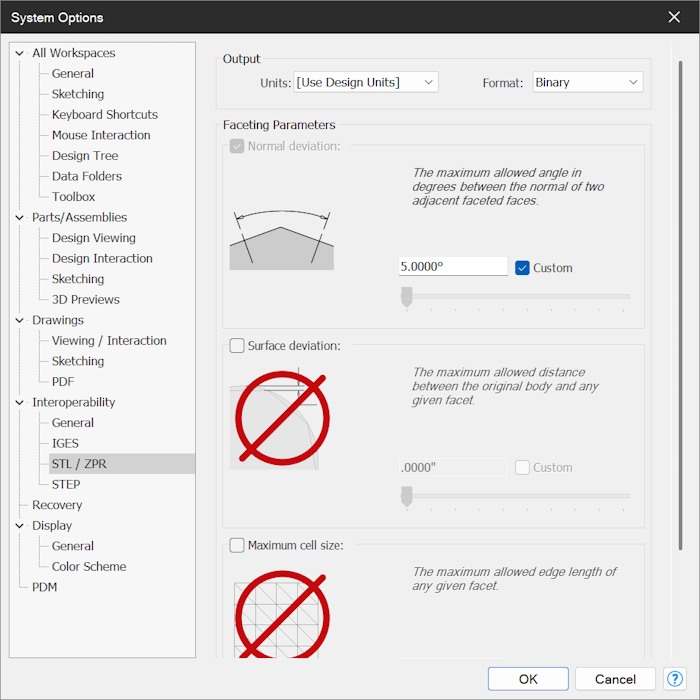

Format danych wyjściowych i jednostki

Opcja „Jednostki” (Units) umożliwia wybór jednostki spośród opcji [„Użyj jednostek projektu” (Use Design Units)], milimetrów, centymetrów, metrów, cali lub stóp
Opcja „Format” (Format) umożliwia wybór formatu spośród opcji „Binarny” (Binary) lub „ASCII”, przy czym pliki binarne są zazwyczaj mniejsze niż pliki ASCII i szybciej przetwarzane w programach innych firm

Eksport STL nie zawiera informacji o jednostkach, dlatego jednostka wybrana w tym miejscu zależy od ustawień importu programu, do którego importowany jest plik, a nie od jednostek wyświetlania użytych podczas tworzenia modelu. Na przykład większość programów do cięcia modeli używa milimetrów.

Parametry siatki (Faceting Parameters)

Opcja „Odchylenie normalnej” (Normal Deviation) włącza lub wyłącza stosowanie odchylenia normalnej w parametrach siatki, które określa dokładność odwzorowania faset w modelu. Jest to korzystne, ponieważ nie wpływa na całkowity rozmiar pliku.

Suwak opcji „Odchylenie normalnej” ma 10 wstępnie zdefiniowanych poziomów między wartościami 0.5 i 40. Włączenie opcji „Dowolny” (Custom) spowoduje wyłączenie suwaka, ale umożliwi wprowadzenie dowolnej wartości dodatniej większej niż 0.5.

Opcja „Odchylenie powierzchni” (Surface Deviation) włącza lub wyłącza stosowanie odchylenia powierzchni w parametrach siatki, które określa dokładność odwzorowania faset w modelu na podstawie odległości między fasetami a reprezentowaną przez nie powierzchnią.

Wartość „Odchylenie powierzchni” zależy od rozmiaru modelu i stanowi ułamek długości przekątnej prostopadłościanu ograniczającego ścianę oraz jest niezależna od jednostek miary ściany. Suwak opcji „Odchylenie powierzchni” ma 10 wstępnie zdefiniowanych poziomów między wartościami 0.001 i .05. Włączenie opcji „Dowolny” spowoduje wyłączenie suwaka i umożliwi wprowadzenie dowolnej wartości dodatniej większej niż .0000001.

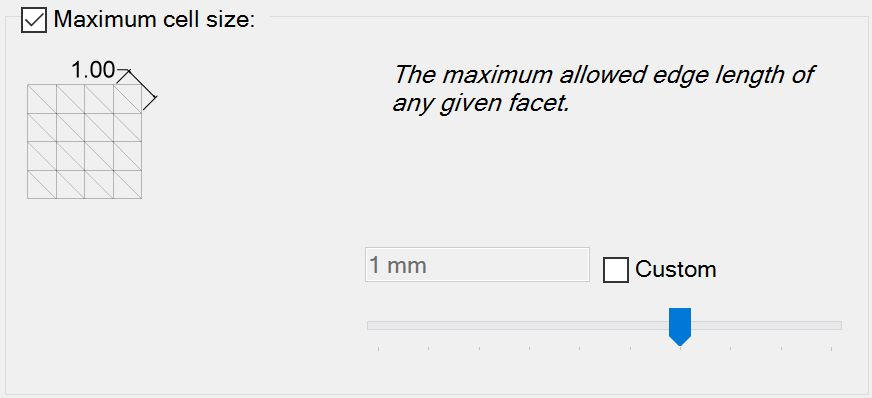

Opcja „Maksymalny rozmiar komórki” (Maximum Cell Size) włącza lub wyłącza stosowanie maksymalnego rozmiaru komórki w parametrach siatki, które określa długość krawędzi trójkątów tworzących powierzchnie modelu. Ponieważ faseta nie może być większa niż komórka, opcja ta umożliwia określenie maksymalnego rozmiaru fasety. Większe wartości tworzą większe fasety, a tym samym bardziej zgrubny model, natomiast mniejsze wartości tworzą mniejsze i gładsze fasety oraz zwiększają rozmiar pliku.

Domyślna wartość opcji „Maksymalny rozmiar komórki” wynosi 0, a sama opcja jest wyłączona. Jeśli wartość tej opcji wynosi zero, maksymalna długość krawędzi nie jest uwzględniana podczas tworzenia siatki. Suwak opcji „Maksymalny rozmiar komórki” ma 10 wstępnie zdefiniowanych poziomów między wartościami 0.05 i 4. Włączenie opcji „Dowolny” spowoduje wyłączenie suwaka i umożliwi wprowadzenie dowolnej wartości dodatniej większej niż .0000001.

Układ współrzędnych (Coordinate System)

Opcja „Ukł. współrzędnych modelu” (Model Coordinates) odnosi się do funkcji dostępnej w niektórych wcześniejszych wersjach, która nie jest już dostępna. Opcji nie można przełączać i należy ją zignorować.

Pokaż opcje podczas eksportu (Show options on Export)

Opcja „Pokaż opcje podczas eksportu” włącza lub wyłącza wyświetlanie opcji podczas eksportowania plików STL i ZPR
